RA4L1

特性

支持 TrustZone 的 80MHz Arm Cortex-M33
支持 BGO 的 512KB 双区块闪存
支持 32KB 奇偶校验和 32KB ECC 的 64KB SRAM
8KB 数据闪存
168µA/MHz 工作电流、1.65µA 待机电流
3.5µS 内快速唤醒（从 MOCO）
6 个 SCI 多功能串口（UART、简单 SPI、简单 I²C）
2 个支持 32kHz 的低功耗 UART 接口
独立SPI/I²C 多主接口
I3C 接口
USB 2.0 FS
CAN FD
支持 XIP 的四线 SPI
32 位和 16 位定时器，32 位超低功耗定时器
2 x 看门狗定时器
实时时钟 (RTC)
12 位 ADC 和 12 位 DAC
低功耗模拟比较器
温度传感器
8 x 48 段码 LCD 驱动器
12 通道电容式触摸
串行音频接口 (SSI)
高级安全引擎支持：TRNG、唯一 ID、AES、ECC、SHA

查找RA Arm Cortex-M MCU的其他产品

RA4L1 MCU with Integrated LCD and Cap Touch Overview

描述

瑞萨电子 RA4L1 MCU 产品组，低功耗 32 位微控制器 (MCU)，基于支持 TrustZone^® 的 Arm^® Cortex^®-M33 (CM33) 内核，实现了低工作电压、低功耗与高性能的理想平衡。 RA4L1 的工作电压低至 1.6V，待机电流低至 1.65µA，并具有多种低功耗功能，用户能够根据应用要求来动态优化功耗/性能。

RA4L1 MCU 具有低功耗功能，例如段码 LCD 显示驱动器和高级安全引擎，以及 RTC、ADC 和定时器。此 MCU 集成了 CAN FD、USB 2.0 FS（无需外部晶振）、I²C/I3C 和低功耗 UART 等通信接口，因此非常适合用于工业自动化、家电、智能家居、消费品、楼宇/家居自动化和医疗/保健应用。

RA4L1 提供一系列标准 LQFP 和 QFN 封装选项，以及多种节省尺寸的 BGA 和 CSP 选项，可支持 -40 到 125 °C 的工作温度。 RA4L1 MCU 提供瑞萨电子灵活软件包 (FSP) 和一整套软硬件开发工具的全面支持。

产品参数

属性	值
Main CPU	Arm Cortex-M33
Program Memory (KB)	256, 512
RAM (KB)	64
Carrier Type	Full Carton (Tray), Full Tray (Tray)
Supply Voltage (V)	1.6 - 3.6
I/O Ports	37, 51, 55, 85
DRAM I/F	No
Temp. Range (°C)	Ta = -40 to +105, Ta = -40 to +125
Operating Freq (Max) (MHz)	80
Ethernet speed	No
EtherCat (ch) (#)	0
USB FS (host ch/device ch)	( 1 / 1 )
USB HS (host ch/device ch)	( 0 / 0 )
USB SS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	6, 8
SPI (ch)	1
I2C (#)	1
CAN (ch)	0
CAN-FD (ch)	1
Wireless	No
SDHI (ch)	0
High Resolution Output Timer	No
PWM Output (pin#)	12
32-Bit Timer (ch)	4
16-Bit Timer (ch) (#)	4
Standby operable timer	Yes
Asynchronous General Purpose Timer / Interval Timer (ch)	2
16-Bit A/D Converter (ch)	0
14-Bit A/D Converter (ch)	0
12-Bit A/D Converter (ch)	10, 12, 16
24-Bit Sigma-Delta A/D Converter (ch)	0
12-Bit D/A Converter (ch)	1
8-Bit D/A Converter (ch)	0
Capacitive Touch Sensing Unit (ch)	8, 12
Image Codec	No
Segment LCD Controller	Yes
Security & Encryption	Unique ID, TRNG, AES, ECC, SHA

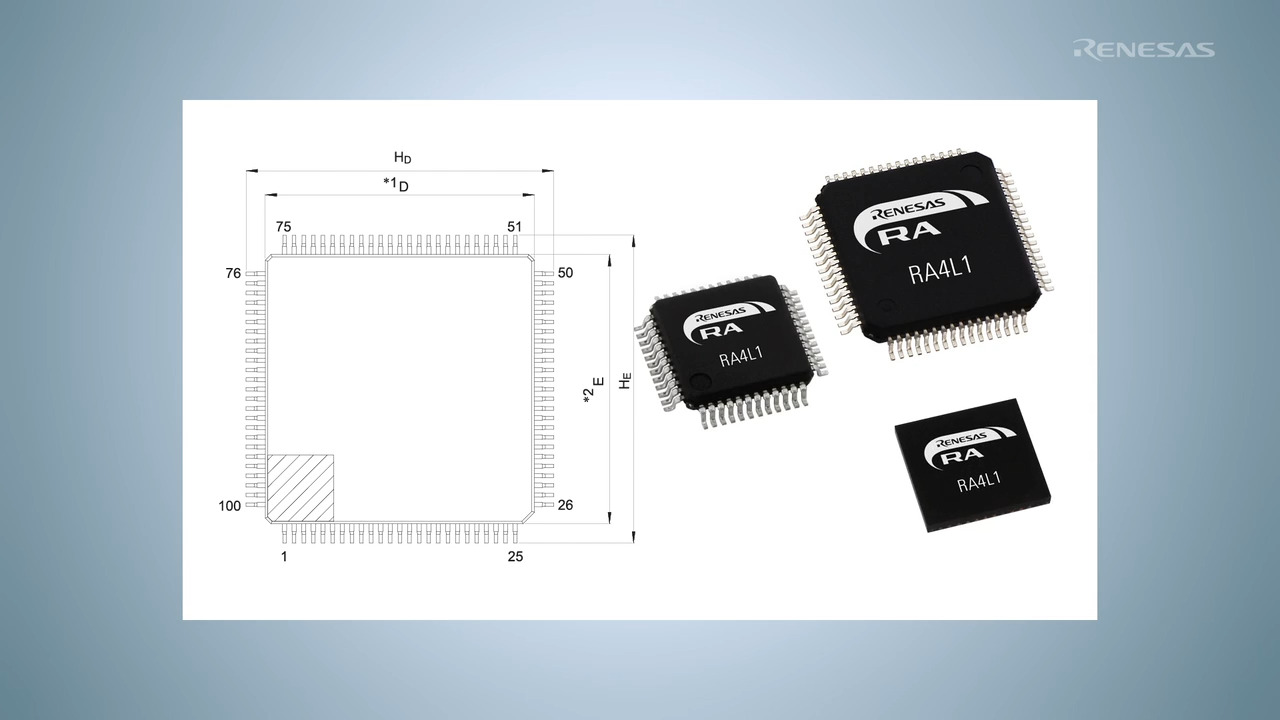

封装选项

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
BGA	5.5 x 5.5 x 1.22	64	0.65
BGA	7 x 7 x 1.31	100	0.5
LQFP	7 x 7 x 1.7	48	0.5
LQFP	10 x 10 x 1.7	64	0.5
LQFP	14 x 14 x 1.7	100	0.5
QFN	7 x 7 x 0.8	48	0.5

产品对比

	RA4L1	RA4M3
Supply Voltage	1.6 - 3.6	2.7 - 3.6
Temp. Range (°C)	Ta = -40 to +105, Ta = -40 to +125	Ta = -40 to +85, Ta = -40 to +105
Pkg. Type	BGA, LQFP, QFN	BGA, LQFP
Segment LCD Controller	Yes	No
CAN-FD (ch)	1	0
I3C (ch)	1	0

应用方框图

	适用于电梯和 HMI 的金属电容式触摸屏（集成 NFC 功能）电梯控制系统采用时尚流畅的金属电容式触摸屏，结合 CAN FD 可靠通信与 NFC 安全验证，打造高端、安全、用户友好的体验。
	无线肺量计无线肺量计可追踪肺部健康指标，并具有蓝牙/Wi-Fi 连接和 NFC 充电功能。
	支持 Aliro 的中档智能锁——为即将推出的新标准而设计智能锁平台专为支持 Aliro 设计，提供安全访问并优化功耗。
