RA0E2 MCU 群组快速原型板
RA0E2 快速原型开发板配备 RA0E2 MCU，是专门用于RA0E2 MCU各种应用原型开发的评估板。 它具有内置的 SEGGER J-Link™ 仿真器电路，允许您编写和调试程序，而无需额外的工具。 此外，标配 Arduino Uno™ 和 Pmod™ 接口，并可通过通孔连接微控制器的所有引脚，具有很高的可扩展性...
概览
描述

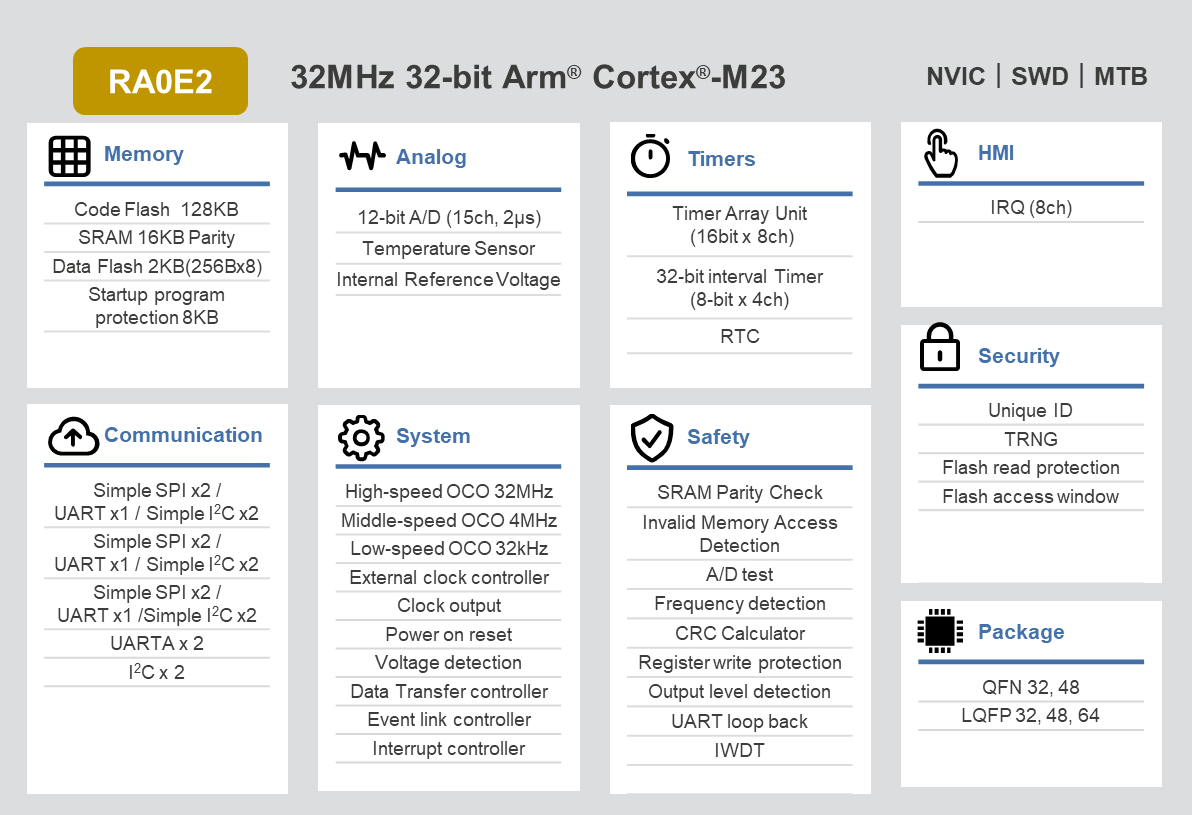

RA0E2 产品组是 RA0 系列入门级产品中基本，简易微控制器 (MCU)，具有出色的成本效益和超低功耗。 此外，该组扩展了 RA0E1 的 ROM及PIN ，并与 RA0E1 产品组高度兼容。 设备采用 Arm® Cortex®-M23 内核，CPU 性能高，频率高达 32MHz，搭载高达 128KB 的嵌入式闪存和 16KB 的 SRAM， 支持-40 至 125°C 的宽工作温度范围。 RA0 系列非常适合成本敏感型应用，如低功耗、低成本的消费电子产品、小家电系统控制、工业系统控制和楼宇自动化。
特性
- 32 MHz Arm Cortex-M23 内核
- 高达 128KB 闪存和 16KB SRAM
- 2KB 数据闪存（100,000 次编程/擦除 (P/E) 周期）
- 32 引脚、48 引脚和 64 引脚封装选项
- -40 至 125°C的宽工作温度范围
- 1.6V 至 5.5V 的宽电压范围
- +-1% 高精度、高速片上振荡器
- TAU（16 位通用 PWM 定时器）
- TML32（32 位间隔定时器）
- 实时时钟
- 12 位模数转换器
- 温度传感器
- SAU（UART、简化 SPI、简化 I2C）
- UART
- I2C 总线
- 随机数发生器
- 安全功能
- 灵活的电源架构，具有快速唤醒功能
- HAL 驱动器代码
- 支持 Arm 生态系统和瑞萨电子原创开发工具
产品对比
应用
- 通用系统
- 物联网设备
- 工业自动化和传感器
- 消费者应用
- 家用电器
- 楼宇自动化
- 医疗和保健设备
- 可穿戴设备
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。
|
Software Package | 瑞萨电子 |
| SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
|
Imaging | SEGGER |
| SEGGER J-Link and J-Trace PRO The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
|
IDE and Coding Tool | IAR Systems |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK Arm® |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| e² studio - RA 产品家族信息 基于 Eclipse 的瑞萨集成开发环境（IDE）。
|
IDE and Coding Tool | 瑞萨电子 |
| PG-FP6 Flash memory programmer [Programming software: Dedicated GUI-based software, the "FP6 Terminal"] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver, SuperH RISC engine, V850, 78K, R8C]
|
Programmer (Unit/SW) | 瑞萨电子 |
| RA Smart Configurator The Renesas RA Smart Configurator (RA SC) is a desktop application that helps you in configuring software systems (including a Board Support Package (BSP), drivers, RTOS, and middleware) for RA-Family MCUs when you are using a third-party IDE and toolchain.
|
Solution Toolkit | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
|
11 items
|
||
样例程序
开发板与套件
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
产品选项
当前筛选条件
视频和培训
RA0E2 Overview: 32MHz Arm Cortex-M23 MCU with 128KB ROM
This video introduces the RA0E2 microcontroller, designed for smarter, scalable designs with cost-effectiveness and ultra-low power consumption. Compatible with the RA0E1 group, it features up to 128KB of embedded flash memory and operates efficiently across a wide temperature range. Perfect for applications in consumer electronics, small appliances, industrial systems, and building automation, the RA0E2 delivers reliable performance where it matters most.
