RA0E2 产品组是 RA0 系列入门级产品中基本,简易微控制器 (MCU),具有出色的成本效益和超低功耗。 此外,该组扩展了 RA0E1 的 ROM及PIN ,并与 RA0E1 产品组高度兼容。 设备采用 Arm® Cortex®-M23 内核,CPU 性能高,频率高达 32MHz,搭载高达 128KB 的嵌入式闪存和 16KB 的 SRAM, 支持-40 至 125°C 的宽工作温度范围。 RA0 系列非常适合成本敏感型应用,如低功耗、低成本的消费电子产品、小家电系统控制、工业系统控制和楼宇自动化。

特性

  • 32 MHz Arm Cortex-M23 内核
  • 高达 128KB 闪存和 16KB SRAM
  • 2KB 数据闪存(100,000 次编程/擦除 (P/E) 周期)
  • 32 引脚、48 引脚和 64 引脚封装选项
  • -40 至 125°C的宽工作温度范围
  • 1.6V 至 5.5V 的宽电压范围
  • +-1% 高精度、高速片上振荡器
  • TAU(16 位通用 PWM 定时器)
  • TML32(32 位间隔定时器)
  • 实时时钟
  • 12 位模数转换器
  • 温度传感器
  • SAU(UART、简化 SPI、简化 I2C)
  • UART
  • I2C 总线
  • 随机数发生器
  • 安全功能

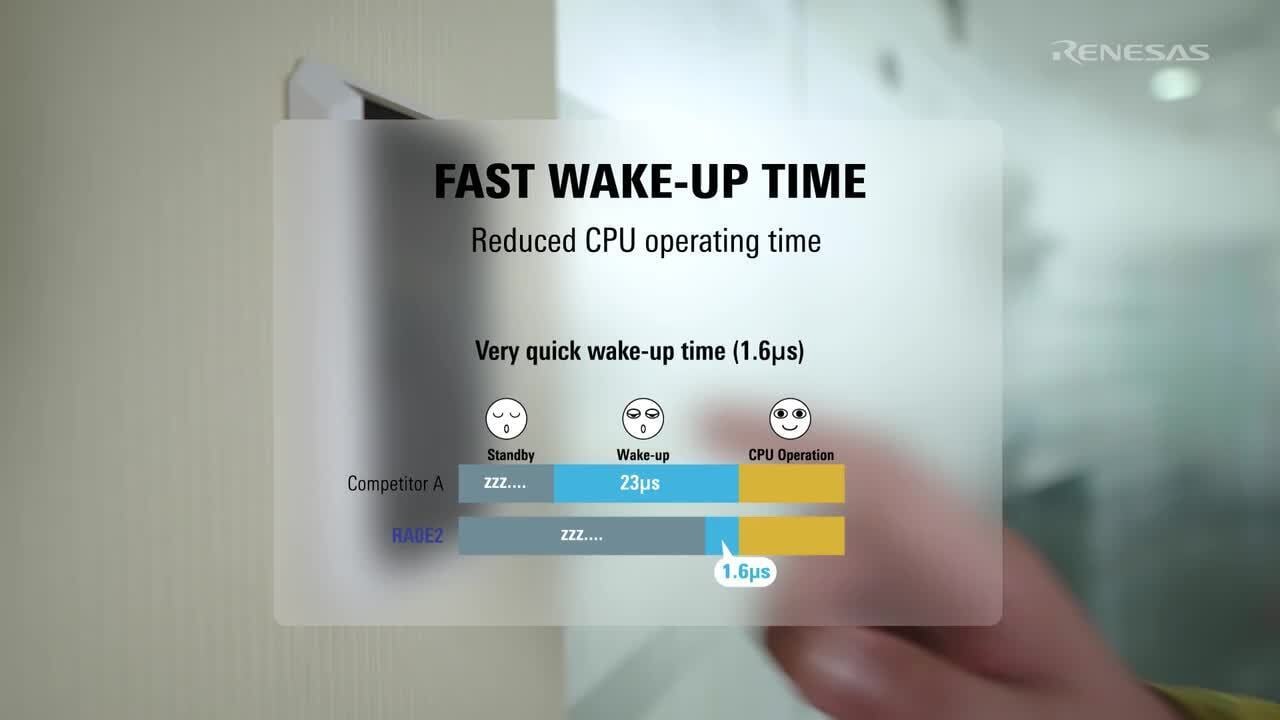

  • 灵活的电源架构,具有快速唤醒功能
  • HAL 驱动器代码
  • 支持 Arm 生态系统和瑞萨电子原创开发工具

产品对比

应用

文档

设计和开发

软件与工具

样例程序

样例程序

筛选
类型 文档标题 日期 日期
示例代码 登录后下载 ZIP 10.41 MB
示例代码 登录后下载 ZIP 1.17 MB
示例代码
[Software=RA Flexible Software Package|v5.9.0],[Toolchains=GNU Arm Embedded|13.2.1.arm-13-7]
登录后下载 ZIP 11.78 MB
应用: 工业, 消费电子产品, 通信基础结构
Compiler: GNU ARM Embedded Function: Software Package IDE: e2 studio
示例代码
[Software=RA Flexible Software Package|v5.9.0],[Toolchains=GNU Arm Embedded|13.2.1.arm-13-7]
登录后下载 ZIP 1.93 MB
应用: 工业, 消费电子产品, 通信基础结构
Compiler: GNU ARM Embedded Function: Software Package IDE: e2 studio
4 项目

开发板与套件

模型

ECAD 模块

点击产品选项表中的 CAD 模型链接,查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用,可直接在 SamacSys 请求该符号或模型。

Diagram of ECAD Models

模型

类型 文档标题 日期
模型 - IBIS 登录后下载 ZIP 690 KB
1 项目

产品选项

当前筛选条件

支持

支持社区

支持社区

在线询问瑞萨电子工程社群的技术人员,快速获得技术支持。
浏览常见问题解答

常见问题

浏览我们的知识库,了解常见问题的解答。
提交工单

提交工单

需要咨询技术性问题或提供非公开信息吗?

常见问题

  1. RA0E1和RA0E2的区别

    RA0E1和RA0E2在以下6个方面有所不同。 内存大小 工作温度范围 串行通信通道数量 ADC通道数量 封装阵容 电流消耗   RA0E1 RA0E2 Memory Code Flash ...

    1970年1月1日
  2. RA0系列: 评估板

    RA 系列提供以下三种主要类型的评估环境。 评估套件 (EK):有丰富的板载功能支持,可实现无缝评估。 快速原型开发板(FPB):这是 ...

    2025年4月22日
  3. RA0系列: 工作温度

    RA0系列支持宽工作温度范围。RA0E1支持-40至105℃的温度。(环境温度)RA0E2支持-40至125℃的温度。(环境温度)

    2025年4月22日
查看所有来自 常见问题 的搜索结果 (12个)

视频和培训

This video introduces the RA0E2 microcontroller, designed for smarter, scalable designs with cost-effectiveness and ultra-low power consumption. Compatible with the RA0E1 group, it features up to 128KB of embedded flash memory and operates efficiently across a wide temperature range. Perfect for applications in consumer electronics, small appliances, industrial systems, and building automation, the RA0E2 delivers reliable performance where it matters most.
