RH850/U2B 292pin Piggyback Board of RH850 Evaluation Platform
The RH850/U2B 292pin piggyback board supports all devices of the RH850/U2B series in 292pin-package. It can be used standalone or in combination with a mainboard of the...
概览
描述
RH850/U2B 是瑞萨电子跨域汽车微控制器系列。作为新一代高端车载控制器件，其旨在满足日益增长的将多种应用集成到单块芯片中的需求，以实现针对不断发展的电气电子架构（E/E架构）的统一电子控制单元（ECU）。 凭借 28 纳米 (nm) 制程技术，以瑞萨电子用发动机控制 RH850/Ex 系列和用xEV RH850/Cx 系列的关键功能为基础，实现 32 位 RH850/U2B MCU，从而进一步提升性能。
新一代车载控制 MCU配备多达4个 400兆赫 (MHz) CPU 核心 + 多达 三个双核锁步。每个 CPU 核心都集成了还包含虚拟支持和服务质量（QoS）功能, 适用于 X-in-1 应用程序。 RH850/U2B 配备了最新硬件支持技术，可将多个 ASIL-D 软件分区整合到同一电子控制单元（ECU）中，并确保同时运行的应用程序之间不会相互干扰，满足 ISO 26262 ASIL D 标准。
该 MCU 包含 EVITA Full 级别的信息安全功能支持，以加强对网络攻击的防护，使设备能够随着安全要求的发展，实现安全、快速的完全无等待 OTA (Full No-Wait OTA) 软件更新。
该 MCU 包含 独立的高性能电机控制加速器 IP(EMU3S)，可与多个专用电机控制定时器结构（如 GTM v4.1 和 TSG3）灵活配合。 嵌入式电机位置传感器接口 RDC3X（包含旋转变压器和感应式位置传感器）作为独有特性，可显著降低 BOM 成本，使用后可忽略常用外部 RDC 芯片组。
为了提高实时控制性能水平，部分 RH850/U2B 配备 DFP(DR1000C)，这是一个基于RISC-V并具有矢量扩展功能的并行协同处理器IP。DR1000C 非常适合卸载重载算术处理，旨在满足电动汽车 (eMobility)、自动驾驶和下一代E/E架构不断变化的性能需求，包括其对网络安全的高水平需求。DR1000C 由日本 DENSO 公司许可。

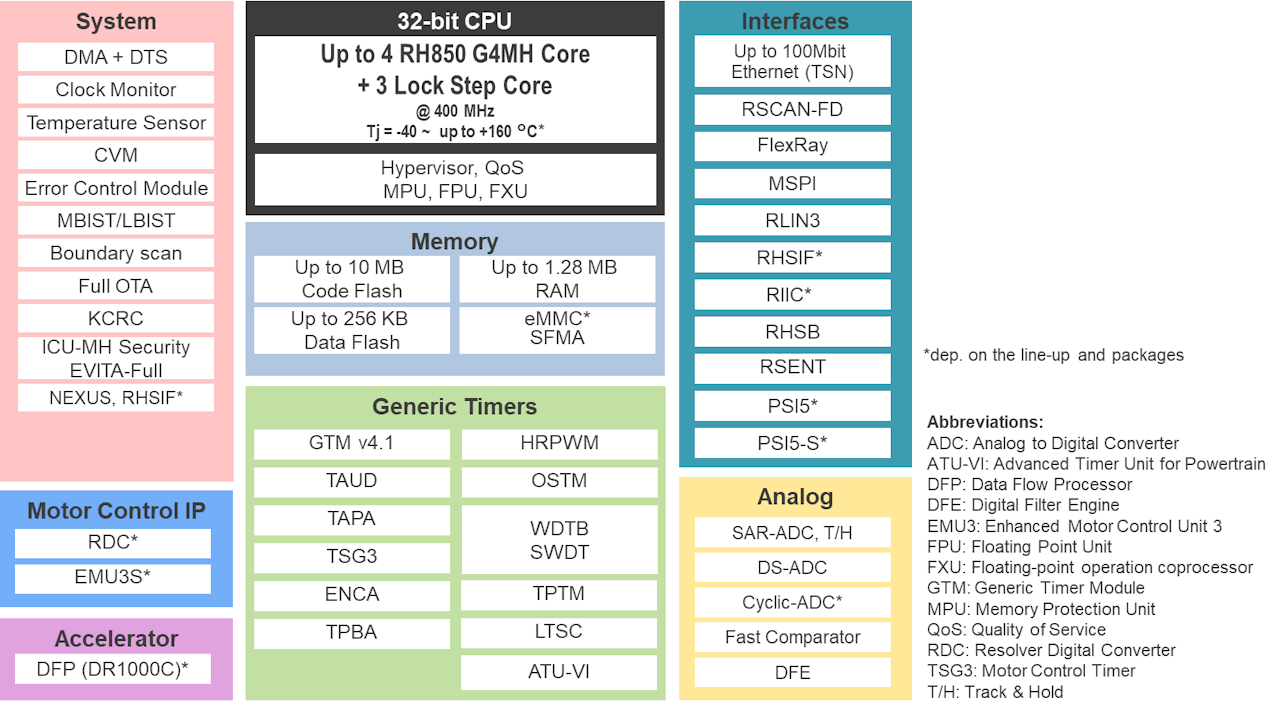

特性
- 主要特性：
- 速率 400MHz，支持多达 4+多达 3 （锁步核）个RH850 G4MH CPU
- 顶级性能与能耗比
- 高达 10MB 的闪存
- 高达 1.28MB 的内存
- 基于 RISC-V 的 MIMD 高性能嵌入式向量处理器
- 配备嵌入式 EMU3S（嵌入式电机控制单元）、RDC3X（位置传感器接口）和 TSG3（电机定时器），可用于磁场定向牵引电机（逆变器）的控制
- 具备多达 4 个 ADC（12 位），通道数量多达 94 个，包括 6+6+0+0 跟踪和保持输入
- 具备多达 10 个带数字滤波器引擎的 DS-ADC
- 多达 20 数字滤波引擎
- GTM v4.1 车辆运动定时器
- 高温支持：高达 Tj=160°C
- 采用最先进水平的接口
- 具备多达 2 个百兆以太网 TSN
- CAN-FD、SPI、RHSB (MSC)、RHSIF、SENT、LIN、UART、I2C、PSI5、
- SFMA（串行闪存接口）
- eMMC
- 支持 FuSa 和安全功能
- 配有带 EVITA 全面支持的加密安全模块
- ISO 26262 ASIL D
- 具有广泛的生态系统，可支持与工具、硬件和软件领域相关的最新标准
产品对比
应用
- 区域控制 ECU
- 域控制 ECU
- 通信网关
- 车辆运动应用（xEV、ICE、TCU）
