概览
描述

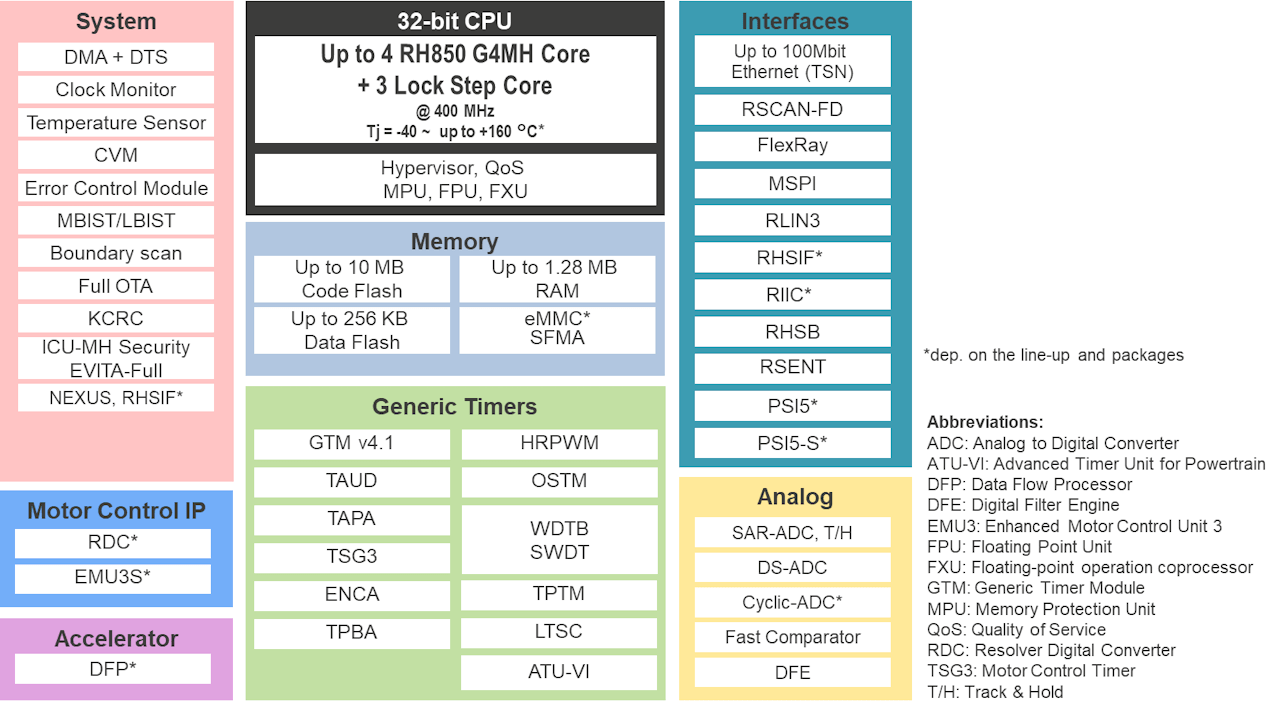

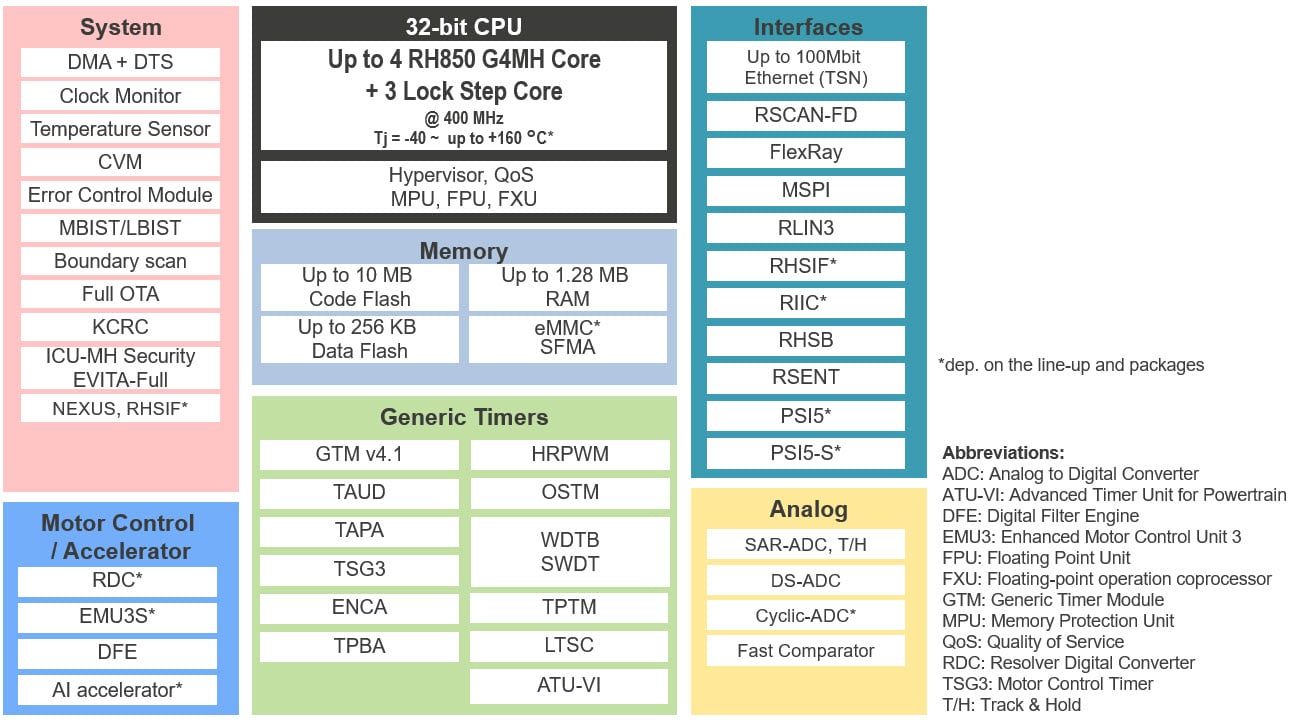

RH850/U2B 是瑞萨电子跨域汽车微控制器系列。作为新一代高端车载控制器件，其旨在满足日益增长的将多种应用集成到单块芯片中的需求，以实现针对不断发展的电气电子架构（E/E架构）的统一电子控制单元（ECU）。 凭借 28 纳米 (nm) 制程技术，以瑞萨电子用发动机控制 RH850/Ex 系列和用xEV RH850/Cx 系列的关键功能为基础，实现 32 位 RH850/U2B MCU，从而进一步提升性能。
新一代车载控制 MCU配备多达4个 400兆赫 (MHz) CPU 核心 + 多达 三个双核锁步。每个 CPU 核心都集成了还包含虚拟支持和服务质量（QoS）功能, 适用于 X-in-1 应用程序。 RH850/U2B 配备了最新硬件支持技术，可将多个 ASIL-D 软件分区整合到同一电子控制单元（ECU）中，并确保同时运行的应用程序之间不会相互干扰，满足 ISO 26262 ASIL D 标准。
该 MCU 包含 EVITA Full 级别的信息安全功能支持，以加强对网络攻击的防护，使设备能够随着安全要求的发展，实现安全、快速的完全无等待 OTA (Full No-Wait OTA) 软件更新。
该 MCU 包含 独立的高性能电机控制加速器 IP(EMU3S)，可与多个专用电机控制定时器结构（如 GTM v4.1 和 TSG3）灵活配合。 嵌入式电机位置传感器接口 RDC3X（包含旋转变压器和感应式位置传感器）作为独有特性，可显著降低 BOM 成本，使用后可忽略常用外部 RDC 芯片组。
特性
- 主要特性：
- 速率 400MHz，支持多达 4+多达 3 （锁步核）个RH850 G4MH CPU
- 顶级性能与能耗比
- 高达 10MB 的闪存
- 高达 1.28MB 的内存
- 配备嵌入式 EMU3S（嵌入式电机控制单元）、RDC3X（位置传感器接口）和 TSG3（电机定时器），可用于磁场定向牵引电机（逆变器）的控制
- 具备多达 4 个 ADC（12 位），通道数量多达 94 个，包括 6+6+0+0 跟踪和保持输入
- 具备多达 10 个带数字滤波器引擎的 DS-ADC
- 多达 20 数字滤波引擎
- GTM v4.1 车辆运动定时器
- 高温支持：高达 Tj=160°C
- 采用最先进水平的接口
- 具备多达 2 个百兆以太网 TSN
- CAN-FD、SPI、RHSB (MSC)、RHSIF、SENT、LIN、UART、I2C、PSI5、
- SFMA（串行闪存接口）
- eMMC
- 支持 FuSa 和安全功能
- 配有带 EVITA 全面支持的加密安全模块
- ISO 26262 ASIL D
- 具有广泛的生态系统，可支持与工具、硬件和软件领域相关的最新标准
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| CS+ 瑞萨电子集成开发环境（IDE）[支持 MCU/MPU：RH850、V850、RX、RL78、78K0R、78K0]
（注意：CS+ 通常不会向美国和欧洲客户推广。
（注意：要在 CS+ 上对 RL78/G23 和 RX 系列 MCU 使用智能配置器，请为每个 MCU 系列安装智能配置器，从“设计和支持”>“开发工具”>“智能配置器”下载）
|
IDE and Coding Tool | 瑞萨电子 |
| RH850 Smart Configurator RH850 Smart Configurator is an automatic driver generation tool for internal peripheral I/O modules through GUI settings.
|
Solution Toolkit | 瑞萨电子 |
| Cycle-Accurate Simulator for RH850 Instruction simulator that can measure times with accuracy close to actual machine of RH850 under PC environment. For a fee. [Support IDE : CS+]
|
Simulator | 瑞萨电子 |
| e² studio - information for RH850 Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| Green Hills MULTI Device-Support-Packages Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
|
IDE and Coding Tool | 瑞萨电子 |
| IE850A Emulator System for RH850. This product supports external tracing (Aurora tracing) .
|
Emulator | 瑞萨电子 |
| RH850 基于模型的开发环境 [Embedded Target for RH850 Virtual Platform] Embedded Target for RH850 Virtual Platform是一种开发环境，允许用户从Simulink®模型生成目标设备的外设代码，可在Simulink和虚拟环境中执行协同验证vHILS(Virtual Hardware In the Loop Simulation)。
|
Model-Based Development | 瑞萨电子 |
| RH850 Multicore Model-Based Environment [Embedded Target for RH850 Multicore] The Embedded Target for RH850 Multicore is a RH850 model-based multicore environment that simplifies complex driving control for the autonomous-driving era. In addition to the multicore support of the PILS tool for automatic configuration of environments, Embedded Target for Renesas CS+, it can also be interlinked with a model-based parallelization tool from eSOL Co., Ltd.
|
Model-Based Development | 瑞萨电子 |
| C Compiler Package for RH850 Family [CC-RH] C Compiler Package for RH850 Family [IDE: CS+, e² studio]
|
Compiler/Assembler | 瑞萨电子 |
| 瑞萨 MCAL 瑞萨的 MCAL（微控制器抽象层）软件驱动程序可作为独立软件包获取。
|
Software Package | 瑞萨电子 |
|
11 items
|
||
样例程序
开发板与套件
评估
RH850/U2B 292pin Piggyback Board of RH850 Evaluation Platform
The RH850/U2B 292pin piggyback board supports all devices of the RH850/U2B series in 292pin-package. It can be used standalone or in combination with a mainboard of the RH850 evaluation platform. The modular RH850 evaluation platform consisting of mainboards and piggyback boards is a platform...
Recommended Documents:
评估
RH850/U2B 373pin Piggyback Board of RH850 Evaluation Platform
The RH850/U2B 373pin piggyback board supports all devices of the RH850/U2B series in 373pin-package. It can be used standalone or in combination with a mainboard of the RH850 evaluation platform. The modular RH850 evaluation platform consisting of mainboards and piggyback boards is a platform...
Recommended Documents:
评估
RH850/U2B 468pin Piggyback Board of RH850 Evaluation Platform
The RH850/U2B 468pin piggyback board supports all devices of the RH850/U2B series in 468pin-package. It can be used standalone or in combination with a mainboard of the RH850 evaluation platform. The modular RH850 evaluation platform consisting of mainboards and piggyback boards is a platform...
Recommended Documents:
评估
RH850/U2B10 Target Board with Power Management IC RAA271084 (ASIL D)
The RH850/U2B10 and Power Management IC Target Board serves as an evaluation board with Arduino form factor. The circuit shows a possible implementation of the RH850/U2B10 MCU and an RAA271084 power management IC.
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训

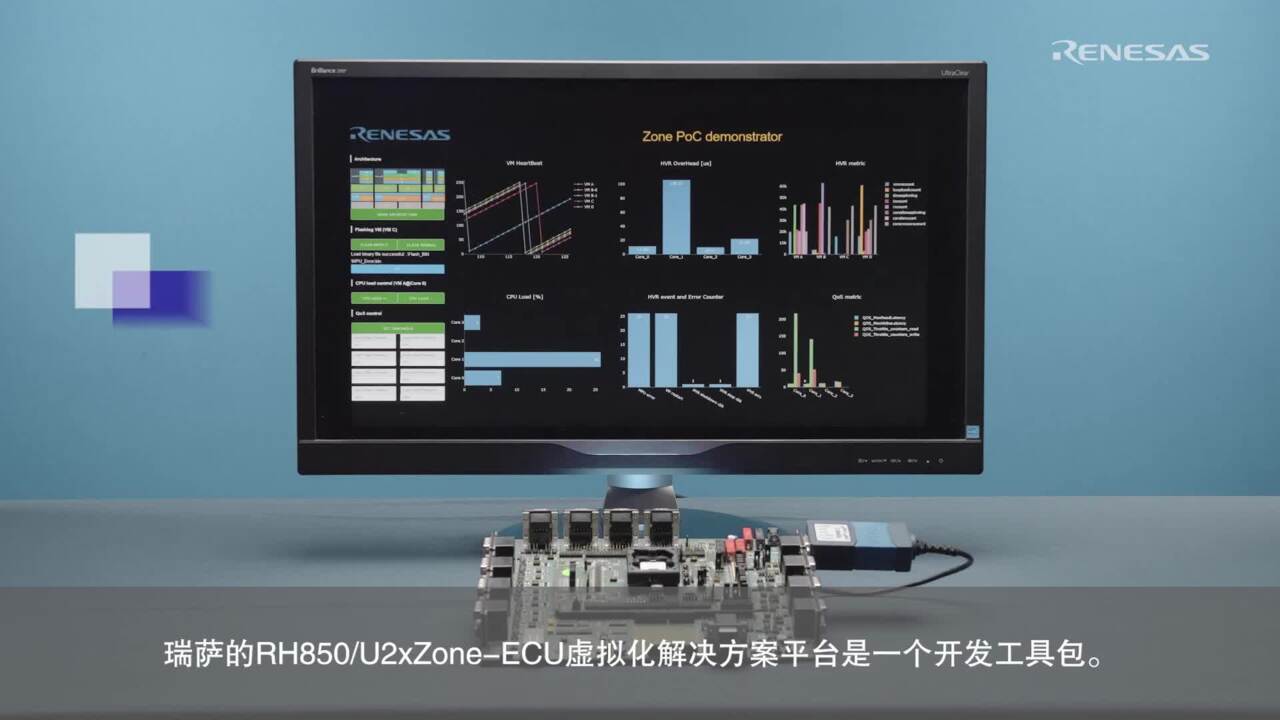

RH850/U2x 虚拟化开发平台
为了切实减少汽车中ECU的总体数量，其功能必须被整合为一个共享的物理ECU上的多个虚拟ECU。针对这一挑战的解决方案是引入一个与hypervisor相关的基于ETAS和瑞萨之间的合作的软件系统。
