RL78微控制器有助于降低系统成本和实现系统小型化
我们身边到处都有使用电机的电器产品。近年来，由于电器产品的类型和数量不断增加，其所需的控制也变得多样化。在78K和R8C系列之后，RL78微控制器（MCU）已被广泛用于电机的应用中。在广泛的设备阵容中，RL78/G1F继承了RL78/G14的功能，非常适合用于电机控制解决方案。瑞萨不仅提供实现电机控制的元件，还提供有助于客户开发的解决方案。

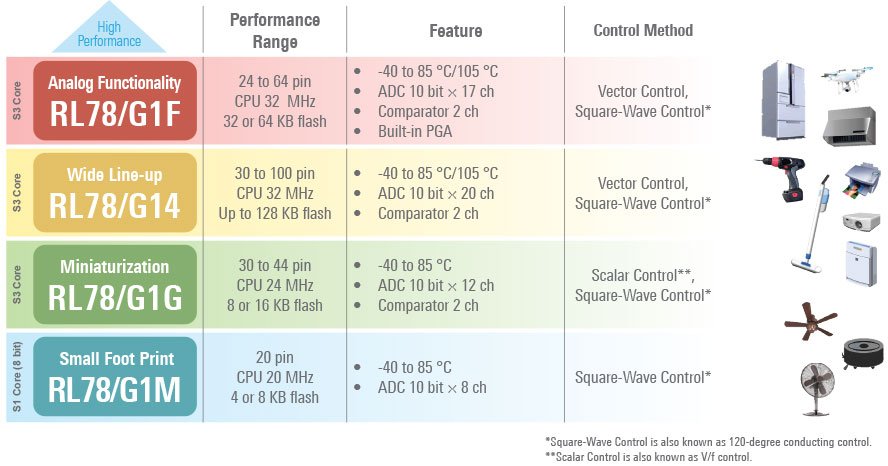

RL78电机控制MCU阵容
图像
有关各产品的详情，请咨询 RL78 产品选型表。
有关各解决方案的详情，请咨询本公司销售或经销商。
评估环境
CPU卡
这是BLDC电机评估系统和和RX23T的24V电机控制评估系统选件板。客户另外购买CPU卡并更换器件，就能够通过各种微控制器控制电机。有关目标MCU产品的详细信息，请参阅RL78电机控制MCU阵容。
| MCU | 产品编号 | 厂家 | 逆变器 | 备注 |
|---|---|---|---|---|
| RL78/G14 | RTK0EML130C06000BJ | Renesas Electronics | RSSK、试用系列逆变器单元 | 64-引脚 |
| RL78/G14 | T5101 | Desk Top Laboratories | RSSK、试用系列逆变器单元 | 64-引脚 |
| RL78/G14 | T5105 | Desk Top Laboratories | RSSK、试用系列逆变器单元 | 32-引脚 |
| RL78/G1F | RTK0EML240C03000BJ | Renesas Electronics | RSSK、试用系列逆变器单元 | 64-引脚 |
| RL78/G1F | T5103 | Desk Top Laboratories | RSSK、试用系列逆变器单元 | 64-引脚 |
| RL78/G1F | HSBRL78G1F-64 | Hokuto Electronic | 无刷电机启动器套件 | 64-引脚 |
| RL78/G1G | T5104 | Desk Top Laboratories | RSSK、试用系列逆变器单元 | 32-引脚 |
| RL78/G1M | T5108 | Desk Top Laboratories | RSSK、试用系列逆变器单元 | 20-引脚 |

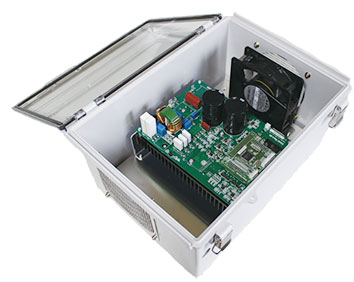

启动套件、评估用变频器
| 产品名称 | 产品编号 | 厂家 | 备注 |
|---|---|---|---|
| RL78/G24电机控制评估套件 (MCEK) | RTK0EMG24SS00000BJ | Renesas Electronics | 直流12～50V输入，峰值电流30A，包括电机 |
| 24V电机控制评估系统 (RSSK) | RTK0EM0006S01212BJ | Renesas Electronics | 直流24V输入，峰值电流5A，包括电机 停产 |
| 试用系列逆变器单元（高压） | T1001、T1102、T1003 | Desk Top Laboratories | 交流110V/230V输入300VA～4KVA |
| 试用系列逆变器单元（低压） | T2001、T2003、T2005、T2006、T2007 | Desk Top Laboratories | 直流24V/48V输入，峰值5A-峰值100A |
| 无刷电机启动器套件 | BLM_EV6 | Hokuto Electronic | 直流7.2V输入2A峰值，包括电机 |
| RL78/G1F Motor Driver Board GB01 | P13130-D1-003 | Renesas Electronics | 直流12～50V输入，峰值电流30A |
图像
- 从低压到高压，种类丰富
- 评价与开发方便
- 能够使用开发支持工具++ (Development Support Tool)

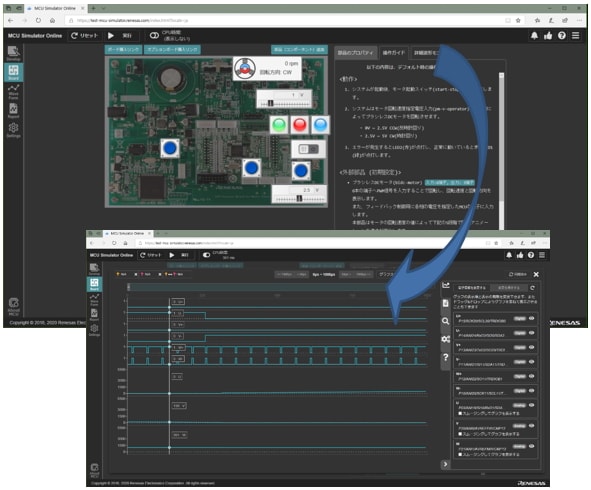

MCU Simulator Online
用户可以轻松地在Web上开始RL78初始评估。
它可以应用于下列场合。
- 检查寄存器设置对应的引脚输出
- 估算处理时间
- 使用软件上的变量监视功能进行调试
| 模拟目标 | |
|---|---|
| 微控制器 | RL78/G1F |
| 控制方式 | 120度通电控制 |
| 变频器 | RSSK |
图像
用户无需任何硬件即可轻松模拟电机的驱动
采样软件/应用说明
软件移植支持工具样本
| 控制方式 | |
|---|---|
| 矢量控制（无传感器）1-shunt 电流检测方法 - 用于R01AN3992 | Configuration File Generator for RL78 Motor Control Sample Software Rev.1.10 - Sample Code (ZIP | English, 日本語) |
文件
| 标题 |
|---|
| RL78 MOTOR CONTROL SOLUTION - HOW TO DRIVE SENSORLESS VECTOR CONTROL - Supplementary Material for RL78 Motor Control Solution Introductory Video Rev.1.00 (PDF | English, 日本語) |
