简介

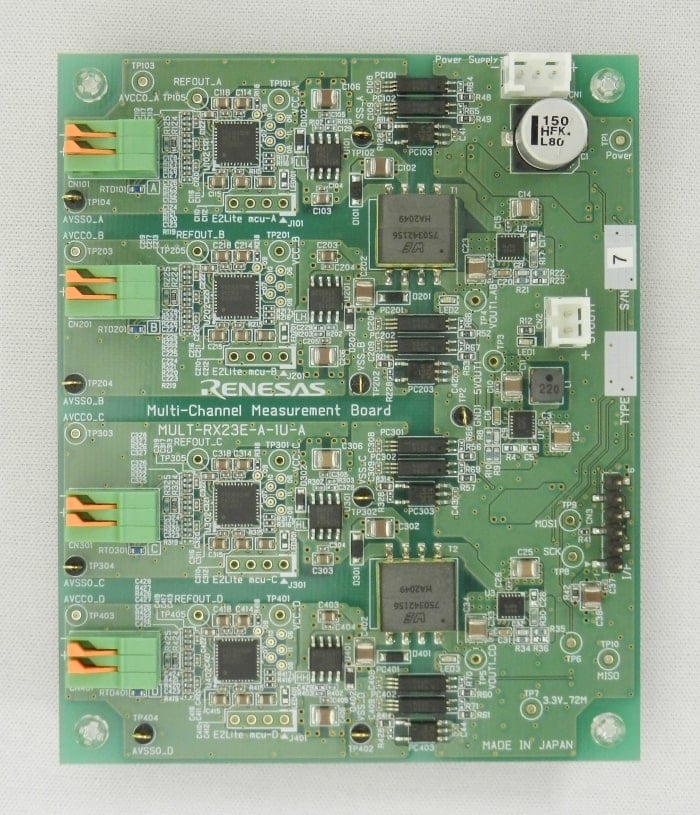

该参考设计集成了 4 个 RX23E-A,具有通道间隔离功能,可同步测量温度和电压。 这对于具有多个模拟输入的模拟输入模块、温度控制器、记录仪和数据采集等应用来说是理想的选择。

这是一款结合了高精度 AFE 安装的 MCU RX23E-ARX72M 的参考设计。 RX23E-A 不仅可以进行 A/D 转换,还可以进行分布式处理,如:数字滤波器处理以及物理量的转换。 拥有高精度测量、高速响应和 4 通道同步测量,这是现有分立式 ADC 以前无法实现的。 此外,减少了主机 MCU RX72M 的处理负荷,因此 RX72M 可以专注于只能由主机执行的处理。

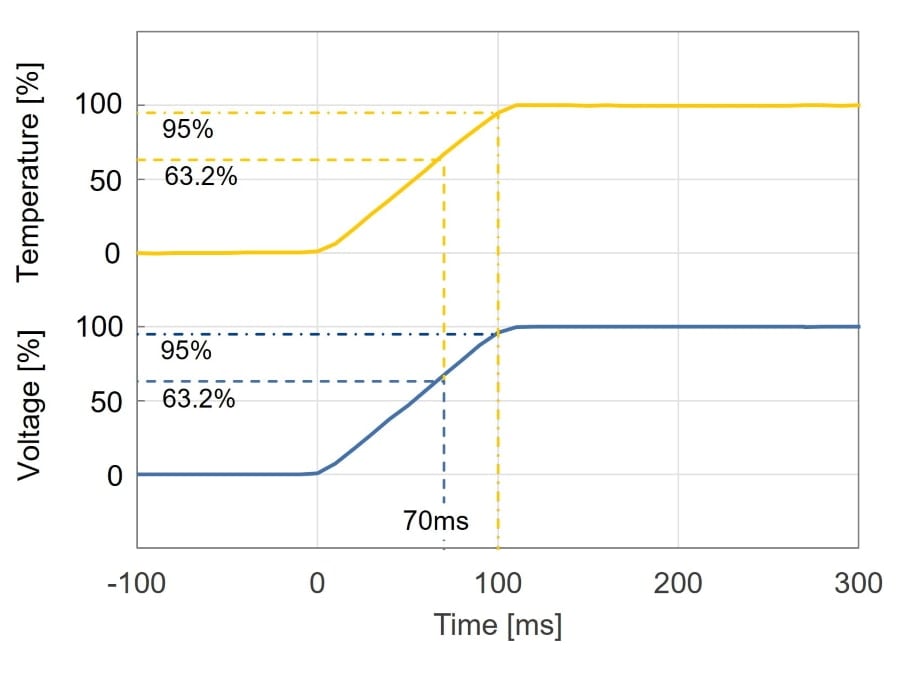

测量结果采集周期为 10 毫秒,阶跃响应时间为 70 毫秒。 1 毫秒内可实现 4 路同步测量。 对于处理相对缓慢变化的信号(如温度和压力)的系统来说,这些规格应该已经足够了。

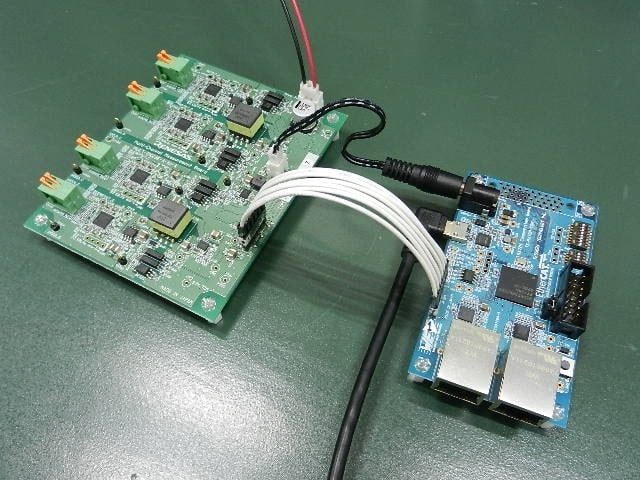

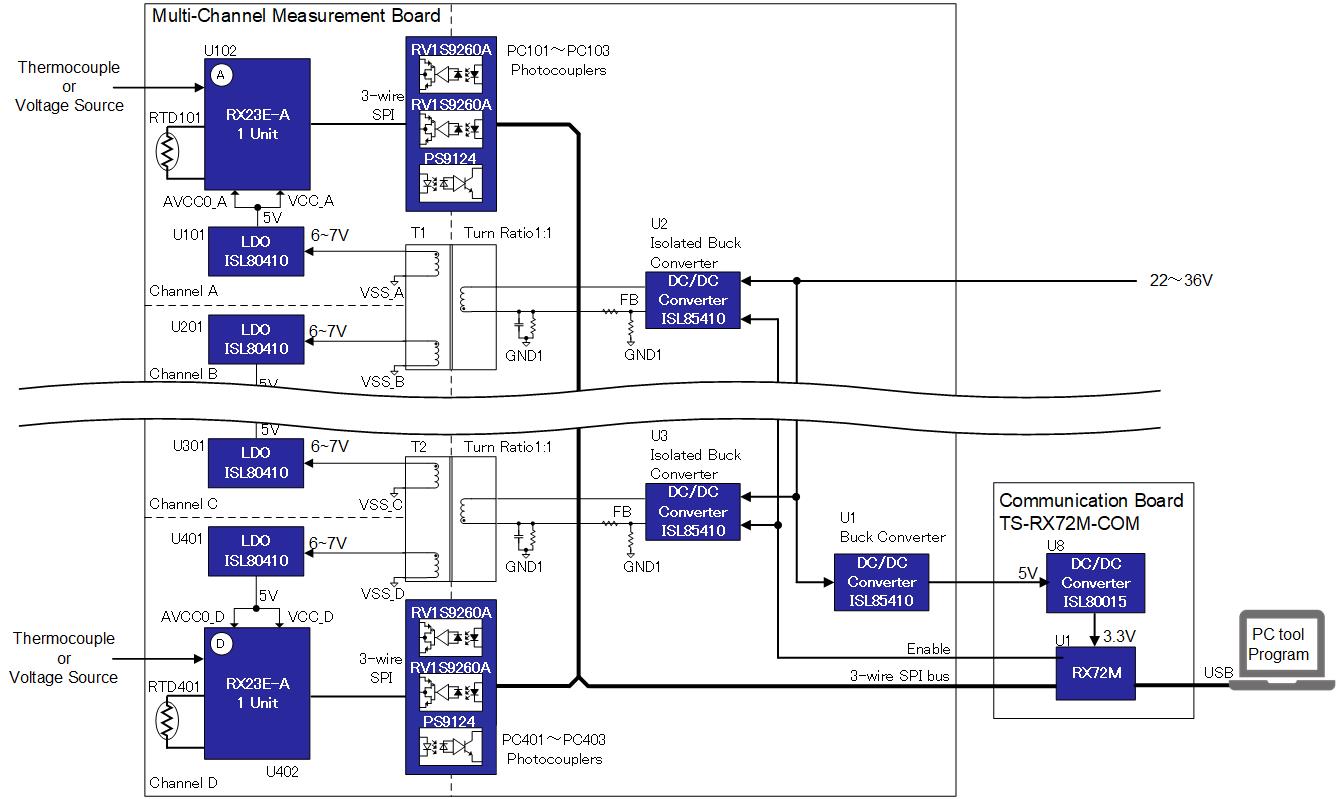

4 个 RX23E-A 和 RX72M 之间的通信通过单通道 3 线串行通信进行,并通过指定的单元地址进行单独通信和广播通信。 与使用芯片选择的 4 线 SPI 通信相比,这可以减少隔离器。

为了隔离通信,使用了 CMOS 输出光电耦合器 RV1S9260A 和集电极开路输出型光电耦合器 PS9124 。 RV1S9260A 用于 SCK 和 MOSI。 PS9124 用于 MISO。 当 RX23E-A 的输出为高电平或高阻时,集电极开路输出型光电耦合器 PS9124 为 Hi-z。 因此,MISO 通信线路未被占用,可用于总线通信。

隔离式电源配置有同步降压稳压器 ISL85410 和一个具有 1 个输入、2 个输出的隔离变压器。在该配置中,2 个通道的隔离电源与一个电源 IC 和一个变压器一起提供。

特性

  1. 高精度 AFE 安装在边缘侧的 MCU RX23E-A。
    • RX23E-A 进行分布式处理,如:数字滤波器处理和物理量的转换。
    • 分布式处理可以减轻主机 MCU 的负载。
  2. 4 通道,具有通道间隔离功能,可测量温度和电压。
    • 可在 1 毫秒内实现 4 通道同步测量
    • 测量结果采集周期:10 毫秒
    • 高速响应,阶跃响应 70 毫秒
  3. 采用 3 线串行通信与主机 MCU RX72M 进行通信。
    • 与使用片选的 4 线 SPI 通信相比,可减少隔离器数量。
  4. 隔离式电源配置有同步降压稳压器 ISL85410。
    • 采用 1 路输入、2 路输出的隔离变压器,可实现 2 路隔离电源。

组件

  • 应用说明
  • 电路图(包含在应用说明中)
  • BOM(包含在应用说明中)
  • Gerber 文件
  • RX23E-A 示例程序
  • RX72M 示例程序
