特性
- 32MHz RXv2 内核（5.05 CoreMark/MHz*），用于数字信号处理的 DSP/FPU
- *RXv2 内核的典型值
- 工作温度：-40°C 至 85°C 或 -40°C 至 105°C
- 大容量内存：256KB 代码闪存、32KB SRAM
- 8KB 数据闪存，可提供与 EEPROM 类似的数据存储功能
- 6mm 方形 40 引脚（HWQFN）或 7mm 方形 48 引脚（LFQFP）小型封装选择
- 最多 20 个通用 I/O 端口
- CAN（符合 ISO 11898-1 标准，传输速度高达 1Mbps）
- 多种其他通信接口（SCI、IIC、RSPI 等）
- 模拟前端
- 24 位 Delta Sigma（ΔΣ）A/D 转换器：高达 23 位有效分辨率，可编程数据速率为 7.6sps 至 15.6ksps
- 双 24 位 ΔΣ A/D 转换器（R5F523ExAxxx）
- 单 24 位 ΔΣ A/D 转换器（R5F523ExSxxx）
- PGA：轨到轨模拟输入，增益 1 至 128 倍，失调漂移 10 nV/°C，增益漂移 1 ppm/°C
- 电压基准源：低温漂 10ppm/°C，优异的温度稳定性
- 励磁电流源：匹配型可编程电流源
- 24 位 Delta Sigma（ΔΣ）A/D 转换器：高达 23 位有效分辨率，可编程数据速率为 7.6sps 至 15.6ksps
描述
RX23E-A 系列微控制器配备模拟前端，无需校准即可测量温度、压力、流量和重量，精度优于 0.1%，是高精度传感、测试和测量设备的理想之选。CPU 配备 RXv2 内核，在 DSP/FPU 运行中表现卓越，可以单芯片实现高精度测量、控制和通信。
产品参数
| 属性 | 值 |
|---|---|
| Main CPU | RXv2 |
| Program Memory (KB) | 128, 256 |
| RAM (KB) | 16, 32 |
| Carrier Type | Full Carton (Tray), Tape & Reel, Tray |
| Supply Voltage (V) | 1.8 - 5.5 |
| I/O Ports | 17, 21 |
| DRAM I/F | No |
| Temp. Range (°C) | Ta = -40 to +85, Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 32 |
| Ethernet speed | No |
| Ethernet (ch) | 0 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 3, 4 |
| SPI (ch) | 4, 5 |
| I2C (#) | 4, 5 |
| CAN (ch) | 1 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| SDHI (ch) | 0 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 16 |
| 32-Bit Timer (ch) | 0 |
| 16-Bit Timer (ch) (#) | 9 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | Yes |
| 12-Bit A/D Converter (ch) | 4, 6 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 8, 12 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID |

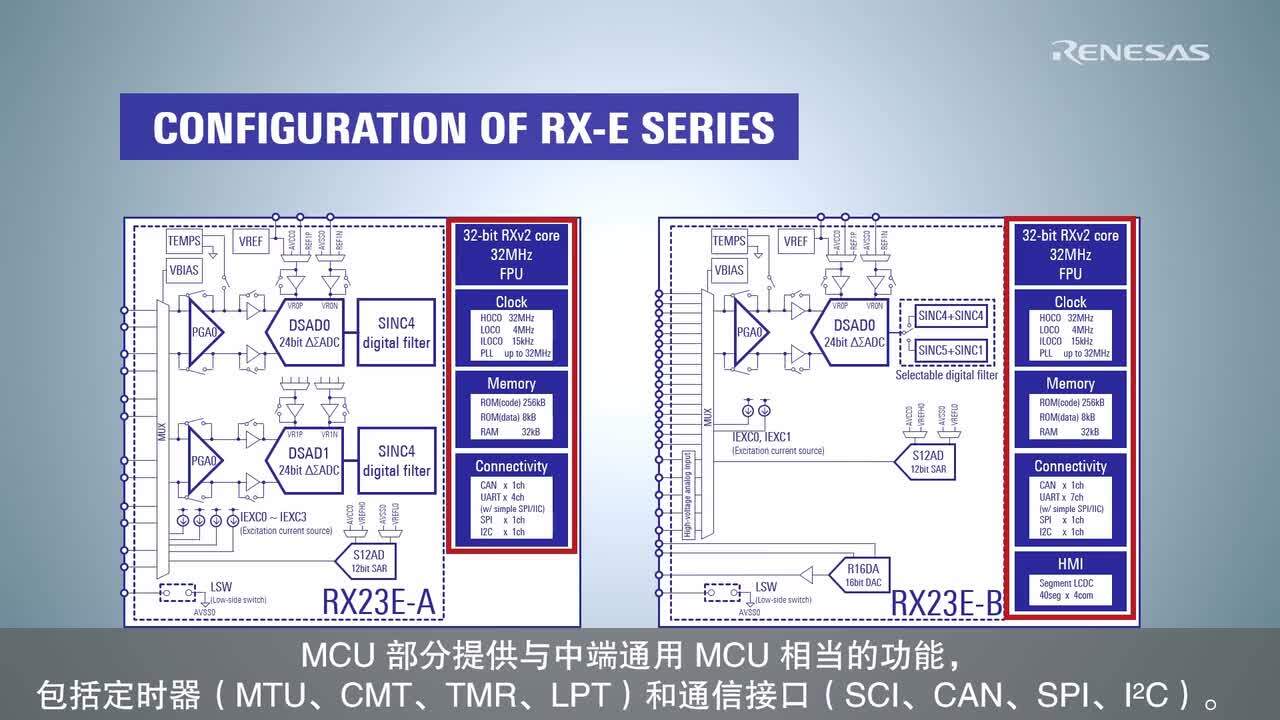

应用方框图
 | 工业称重秤 适合高精度或便携式低功耗应用场景的精准且可扩展的工业称重秤。 |
 | 帕尔贴冷却和加热背心 带有内置风扇和帕尔帖冷却器的空调工作服为艰辛的工作环境提供精确的温度控制。 |
 | 扭矩控制系统 精密扭矩控制使用具有高精度 AFE 和可靠传感器的 MCU 确保产品质量。 |
 | 力传感器系统 用于准确检测和计算应变片测量值的力传感器系统。 |
 | 无线多通道隔离数据记录器 无线多通道隔离数据记录器为工业网络和 Wi-Fi 提供多通道测量。 |
 | 高精度帕尔贴冷却器系统 精密驱动的帕尔贴冷却系统，具有实时控制功能、减少 BOM 数量和无缝工业集成。 |
 | 工业传感器网络 设计紧凑的工业传感器网络系统，具有灵活的接口和实时监控功能。 |
 | 工业精密温度控制 该系统是工业控制流程的理想选择，可用最少的组件提供精确的温度测量。 |
