特性
- 第四代技术
- 符合 JEDEC 标准的 GaN 技术
- 动态 RDS（on）eff 生产测试
- 坚固的设计，定义
- 宽栅极安全裕度
- 瞬态过压能力
- 非常低的 QRR
- 减少分频损耗
- 符合 RoHS 标准和无卤素包装
- 在硬开关和软开关电路中实现更高的效率
- 提高功率密度
- 减小系统尺寸和重量
- 总体降低系统成本
- 使用常用的栅极驱动器轻松驱动
- 用于提高性能的 Kelvin 源
- 具有更高 Vt 的 e 模式的引脚对引脚插入，可提高抗噪能力
描述

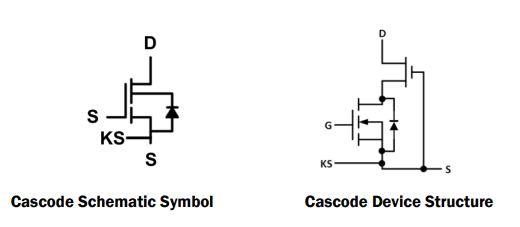

TP65H070G4QS 650V 72mΩ 氮化镓 （GaN） FET 是使用瑞萨电子第四代平台构建的常闭器件。 它结合了最先进的高压 GaN HEMT 和低压硅 MOSFET 技术，提供卓越的可靠性和性能。
瑞萨电子 GaN 通过更低的栅极电荷、更低的交越损耗和更小的反向恢复电荷，提供比硅更高的效率。
TP65H070G4QS 采用行业标准 TOLL 提供，具有 Kelvin 源和通用源封装配置。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Standard |
| Vds min (V) | 650 |
| V(TR)DSS max (V) | 800 |
| RDSON (Typ) (mΩ) | 72 |
| RDSON (max) (mΩ) | 85 |
| Vth typ (V) | 4 |
| Id max @ 25°C (A) | 29 |
| Qrr typ (nC) | 0 |
| Qg typ (nC) | 8.4 |
| Qoss (nC) | 78 |
| Ron * Qoss (FOM) | 5616 |
| Ciss (Typical) (pF) | 600 |
| Coss (Typical) (pF) | 74 |
| trr (Typical) (nS) | 34 |
| Mounting Type | Surface Mount |
| Temp. Range (°C) | -55 to +150°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| TOLL | 10 x 12 | 8 |
应用
- 数据通信
- 博大实业
- 光伏逆变器
- 伺服电机
