描述

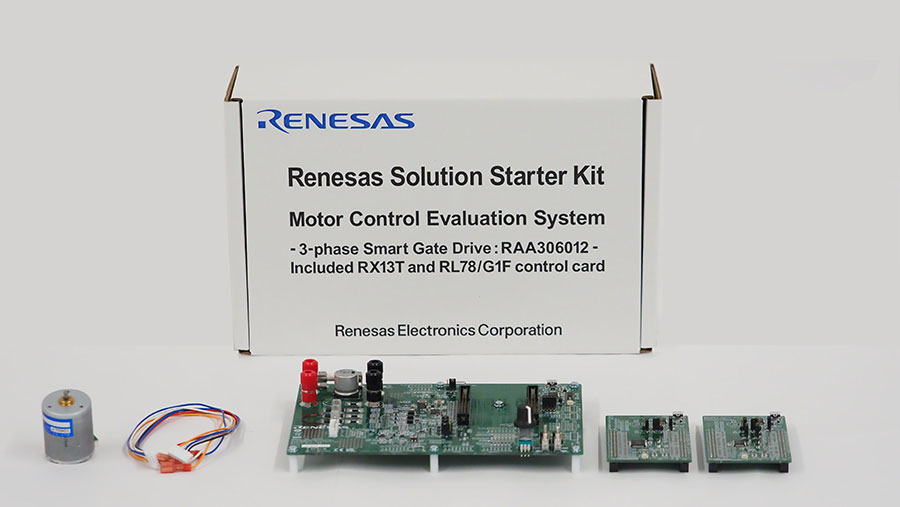

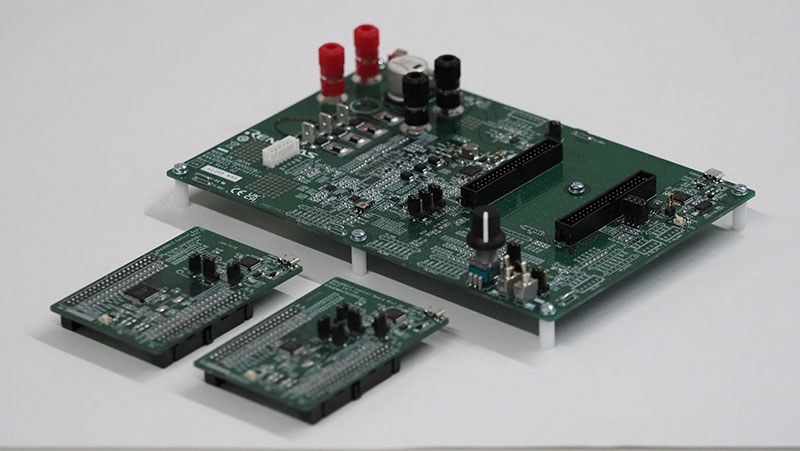

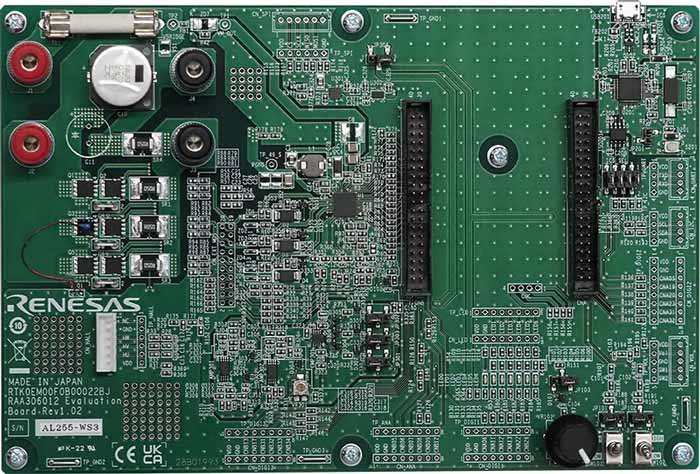

RAA306012 瑞萨电子解决方案入门套件 (RTK0EM00F0S00020BJ) 用于对使用 RAA306012 3 相智能栅极驱动器电机控制 IC 及 RX13T 和 RL78/G1F 微控制器 (MCU) 的 BLDC 电机系统进行评估。 该入门套件由一块装有 RAA306012 的电路板、一块带 RX13T 32 位 MCU 的控制电路板、一块带 RL78/G1F 多功能 MCU 的控制电路板、一个小型 24V 电机和一条连接电缆组成。
RX13T 与 RL78/G1F 控制 板已经内置了样例代码。RX13T 控制 板内置了无传感器磁场定向控（Field-Oriented Control: FOC）样例代码，RL78/G1F 控制 板内置了利用 霍尔传感器 进行 120 度传导控制的样例代码。通过RX13T 控制 板 仅需连接 24V DC 电源及其附带电机即可进行FOC电机控制基本评估。 MCU的工作电压可选3.3V或5V。 此外，它还可以连接和评估用户准备的电机和 MOSFET。
相对于标准有刷电机，BLDC 电机具备不同的控制要求。 请参考我们的 BLDC 电机控制算法电机控制算法页面以获取更多信息和指南。
相关产品：
- RAJ306101：RAA306012 + RX13T
- RAJ306102：RAA306012 + RL78/G1F
特性
- 通过 RAA306012 轻松开始电机控制评估
- MCU控制 板上已写入参考固件。 只需将附带的小型电机连接到电路板并连接电源，即可立即开始评估。
- 高扩展性和可操作性（尺寸：160mm × 210mm）
- 该电路板操作简单，且安装有开关、电位器、LED 和热敏电阻（通过用户程序也可以使用这些配置的功能）。
- 可连接到外部 MOSFET 板
- 通过电阻设置可选择已安装的 MOSFET 或外部 MOSFET
- 具备各种用于基础电机驱动的样例代码
- 可从官网下载 BLDC 电机控制所需的基本控制样例代码
- 无传感器FOC控制
- 无传感器驱动 120 度传导控制
- 使用霍尔传感器 的 120 度传导控制
- 可从官网下载 BLDC 电机控制所需的基本控制样例代码
- Renesas Motor Workbench 支持（PC 波形显示工具）
- Renesas Motor Workbench 是一种从 PC 端监控和更改运行中的全局变量的工具。
应用
- 无线电动工具
- 户外电力设备
- 真空吸尘器
- 风扇
- 泵
- 机器人
- 医疗设备
- 工业电机驱动
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Renesas Motor Workbench Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
|
Solution Toolkit | 瑞萨电子 |
| C/C++ Compiler Package for RX Family [CC-RX] C/C++ Compiler Package for RX Family [IDE: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | 瑞萨电子 |
| RX Smart Configurator RX Smart Configurator is a utility for combining software in ways that meet your needs. It simplifies the embedding of Renesas drivers in your systems through supports for importing middleware and drivers and configuring pins.
|
Solution Toolkit | 瑞萨电子 |
| e² studio - Information for the RX Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| Code Generator Plug-in Automatic driver generation tool for internal peripheral I/O modules through GUI settings [Standard features for Renesas IDE "e² studio" and CS+] [Support MCU/MPU: RL78, V850, 78K, RX]
|
Code Generator | 瑞萨电子 |
| C Compiler Package for RL78 Family [CC-RL] C Compiler Package for RL78 Family [IDE: CS+, e² studio]
|
Compiler/Assembler | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| e² studio - information for RL78 Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| CS+ 瑞萨电子集成开发环境（IDE）[支持 MCU/MPU：RH850、V850、RX、RL78、78K0R、78K0]
（注意：CS+ 通常不会向美国和欧洲客户推广。
（注意：要在 CS+ 上对 RL78/G23 和 RX 系列 MCU 使用智能配置器，请为每个 MCU 系列安装智能配置器，从“设计和支持”>“开发工具”>“智能配置器”下载）
|
IDE and Coding Tool | 瑞萨电子 |
| E2 Emulator (With Programming Function) On-chip debugging emulator available as a flash memory programmer [Available flash programming software: Renesas Flash Programmer] [Support MCU/MPU and devices: RE, RX, RL78, RH850, RISC-V MCU, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver]
|
Programmer (Unit/SW) | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 Emulator Lite (With Programming Function) On-chip debugging emulator available as a flash memory programmer [Available flash programming software: Renesas Flash Programmer] [Support MCU/MPU and devices: RX, RL78, RISC-V MCU, Power Management, Renesas USB Power Delivery Family, ICs for Motor Driver/Actuator Driver]
|
Programmer (Unit/SW) | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
13 items
|
||
