概览

描述

DA9063L 是一款功能强大的系统 PMIC,适用于单核、双核和四核应用处理器,例如基于 ARM Cortex-A9TM 和 Cortex-A15TM 架构的处理器。

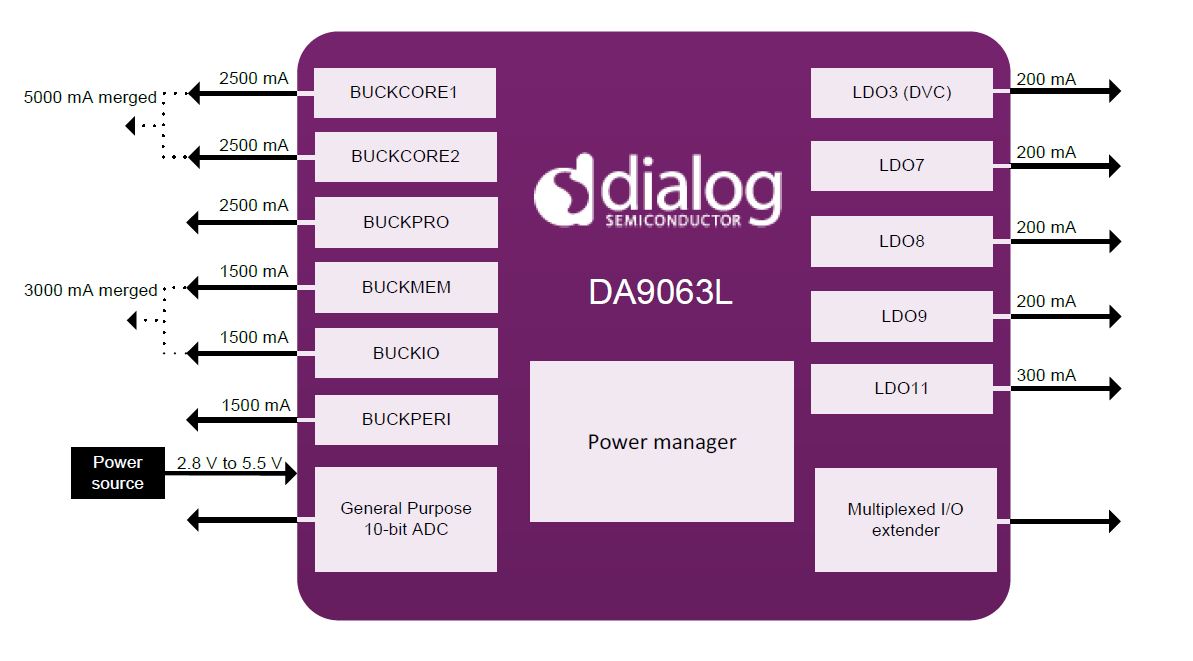

DA9063L 采用可扩展的输出电流和电源轨方法为整个系统供电,六个DC-DC降压转换器可提供高达12 A的总电流。 通过自动选择脉冲频率调制(PFM)或脉宽调制(PWM)模式,可在宽负载范围内实现高效率。 所有降压转换器均使用集成电源开关,无需外部肖特基二极管。 高开关频率允许使用扁平电感器。 2 个降压转换器可以组合成 5A 双相配置,2 个提供组合 3A 的合并配置,1 个可以用作 DDR VTT 电源。 5 个具有可编程输出电压的 SmartMirror™ LDO 稳压器可提供高达 300 mA 的电流。

特性

  • 输入电压 2.8 V 至 5.5 V
  • 6 个降压转换器,0.3V 至 3.34V,电流高达 2.5A
    • 高达 5 A 的双相模式
    • 合并模式高达 3 A
    • DDR VTT 供电方式
    • DVS 支持
  • 3 MHz 开关频率允许使用扁平的 1 μH 电感器
  • 集成电源开关
  • 5 个 LDO 稳压器,0.9 V 至 3.6 V,电流高达 300 mA
    • 1 个低噪声 LDO
    • 1 个带 DVS
    • 4 个带限流开关选项
  • I2C 串行接口,用于系统通信和控制
  • 可编程电源管理器
  • 系统电源监控
  • 结温监测
  • 监视时钟
  • 16 个灵活的 GPIO 引脚,用于增强唤醒和外设控制
  • 具有自主闪烁功能的 RGB-LED 驱动器(PMW)
  • PMW 振动器驱动器
  • -40 °C 至 +125 °C 结温工作温度
  • 提供汽车 2 级版本

产品对比

应用

  • 便携式工业和医疗设备
  • 电视加密狗
  • 电子阅读器
  • 汽车信息娱乐系统/仪表板
  • 物联网设备
  • 为单核、双核和四核应用处理器(例如 i.MXTM 系列)供电
  • FPGA 电源
