概览
描述

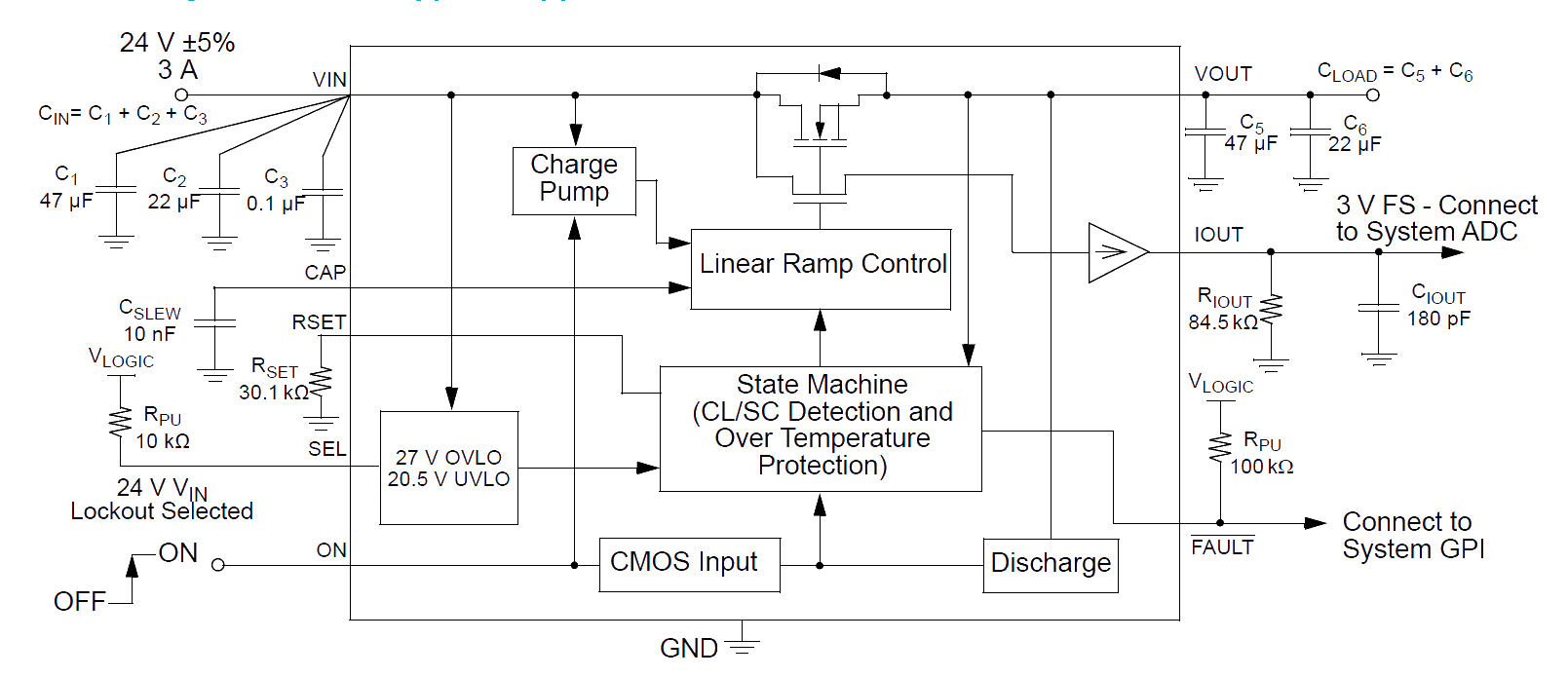

SLG59H1013V 是一款高性能 13.3 mΩ NMOS 负载开关，设计用于控制高达 3.5A 的 12V 或 24V 电源轨。 SLG59H1013V 采用专有 MOSFET 设计，可在宽输入电压范围内实现稳定的 13.3 mΩ RDS ON。 SLG59H1013V 封装结合了新颖的场效应晶体管设计和铜柱互连技术，热阻低，适合大电流工作。 SLG59H1013V 设计工作温度范围为 -40°C 至 125°C，采用符合 RoHS 标准的低热阻 1.6mm x 3.0mm STQFN 封装。
特性
- 针对电信设备、高性能企业计算、电机驱动进行了优化
- 13.3mΩ RDSON
- 最大持续电流：3.5A
- 宽工作电源电压：12V 或 24V
- 自动 nFET SOA 保护
- 2 电平、引脚可选的 VIN 过压闭锁
- 电容可调浪涌电流控制
- 两级限流保护：
- 电阻可调活动电流限值
- 固定 0.5A 短路电流限值
- 开漏 FAULT 信号
- IDS 电流模拟输出监视器：10μA/A
- ON-OFF 控制：高电平有效
- 工作温度：-40°C 至 125°C
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.48 MB | |
| 宣传手册 | PDF 5.05 MB 日本語 | |
| 指南 | PDF 2.77 MB 日本語 | |
| 应用说明 | PDF 911 KB | |
| 应用说明 | PDF 364 KB | |
5 items
|
||
设计和开发
软件与工具
开发板与套件
评估
SLG59H1013V Evaluation Board
The SLG59H1013V-EVB board evaluates the SLG59H1013V High Voltage GreenFET, Load Switch.
For details on how to use the evaluation board, please refer to the evaluation board user manual included in the datasheet.
推荐文档：
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
Introduction to Ultra Low RDSon Load Switches
Video List
