封装信息
| CAD 模型: | View CAD Model |

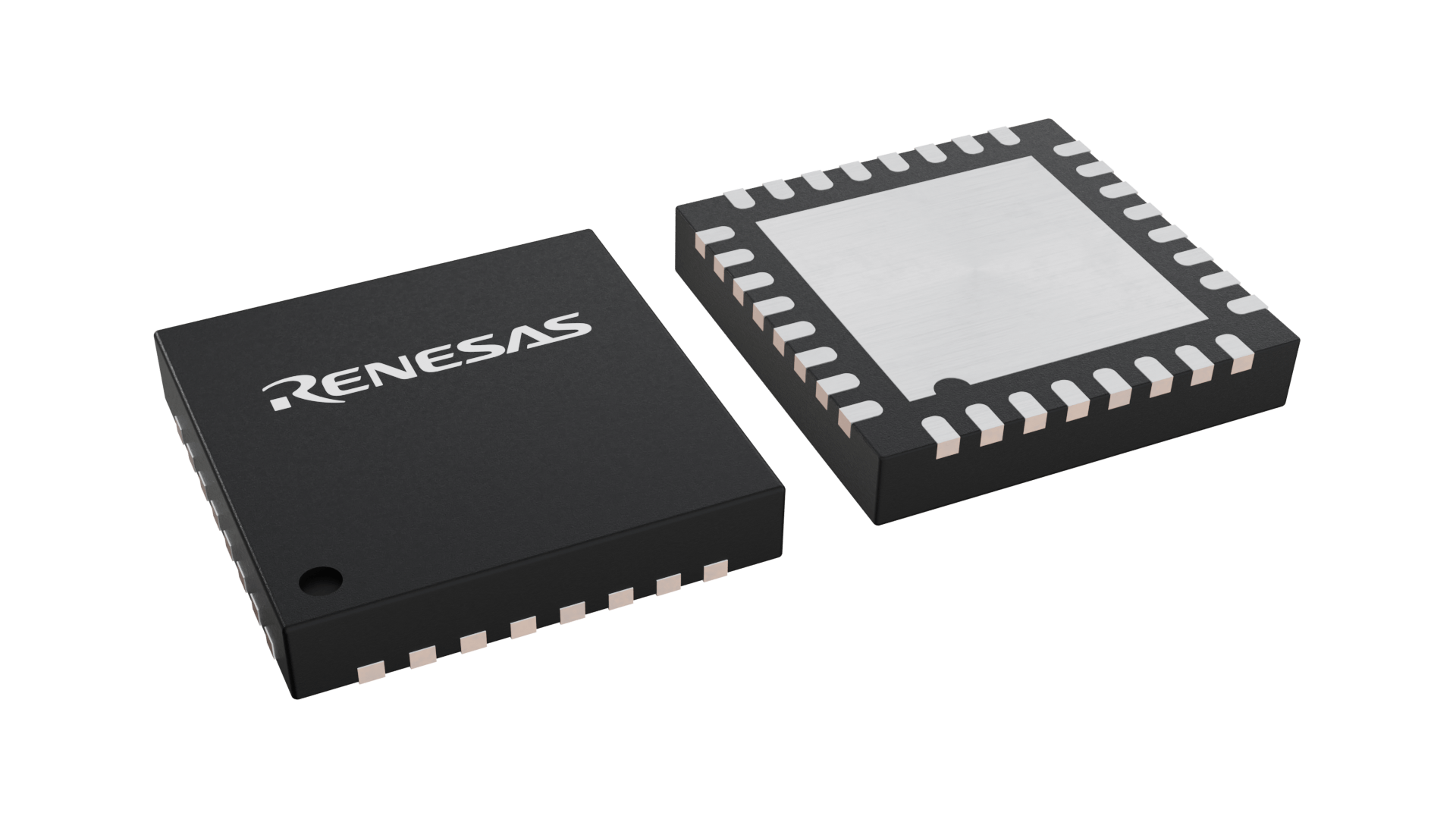

| Pkg. Type: | HVQFN |
| Pkg. Code: | pkg_11892 |
| Lead Count (#): | 32 |
| Pkg. Dimensions (mm): | 5 x 5 x 0.9 |
| Pitch (mm): |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
产品属性
| Lead Count (#) | 32 |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Country of Assembly | PHILIPPINES, JAPAN |
| Country of Wafer Fabrication | JAPAN |
| Input Voltage Range (V) | 3 - 5.5 |
| Lead Compliant | No |
| Length (mm) | 5 |
| MOQ | 1 |
| Parametric Category | USB-C & Power Delivery |
| Pkg. Dimensions (mm) | 5 x 5 x 0.9 |
| Pkg. Type | HVQFN |
| Price (USD) | $2.49703 |
| Product Type | Power Delivery Controller |
| Qualification Level | Standard |
| Tape & Reel | No |
| Thickness (mm) | 0.9 |
| Width (mm) | 5 |
有关 R9A02G011 的资源
描述
R9A02G011 是基于通用串行总线（USB）供电规范修订版 3.2 和 USB Type-C® 电缆和连接器规范修订版 2.3 的 USB 供电控制器。 它通过USB电缆（VBUS）协商电流和/或电压，超过USB 2.0、USB 3.0或BC 1.2规范中定义的电流，并控制电路以选择本地电源或电源接收器。 R9A02G011 通过 USB Type-C 电缆中的 CC 线使用 300kbps BMC 调制信号。 该器件有两种类型的封装，32 引脚 QFN 易于实现，42 引脚 BGA 占用空间小，因此可以根据应用和 PCB 空间进行选择。 此外，R9A02G011 还采用了瑞萨电子的低功耗技术。
可以使用 ImageGen 工具进行 VIDWriter 不支持的更详细设置。 ImageGen 可从 R9A02G011 产品页面下载。
