封装信息

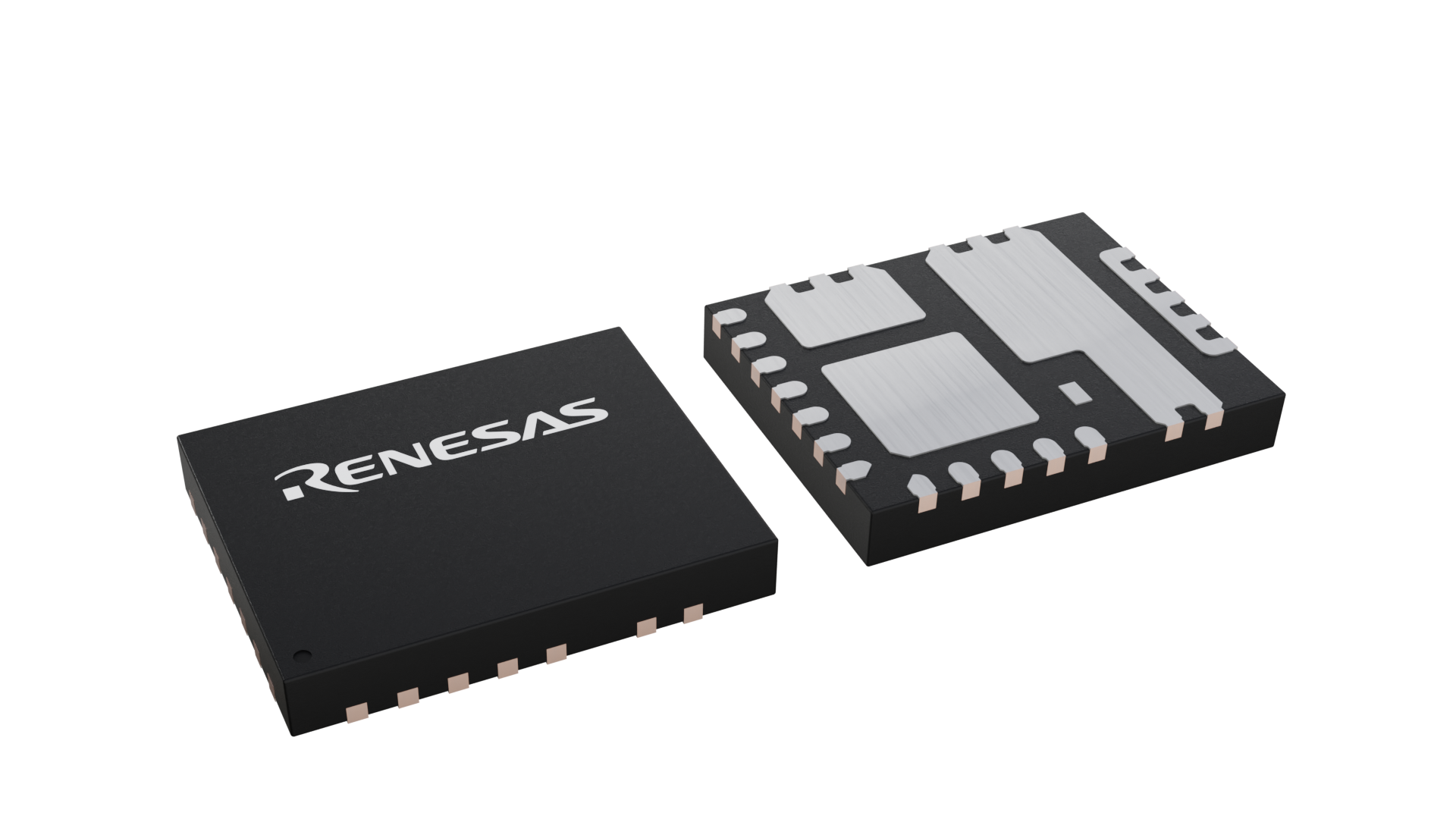

| CAD 模型: | View CAD Model |
| Pkg. Type: | PQFN |
| Pkg. Code: | LIC |
| Lead Count (#): | 25 |
| Pkg. Dimensions (mm): | 4.00 x 5.00 x 0.76 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Exempt |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (RAA221320RGNP#HB0) | 下载 |
产品属性
| Lead Count (#) | 25 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Exempt |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Country of Assembly | THAILAND |
| Country of Wafer Fabrication | TAIWAN |
| Bias Voltage Range (V) | 3.135 - 3.465 |
| Input Voltage (Max) (V) | 16 |
| Input Voltage (Min) (V) | 3 |
| Length (mm) | 4 |
| MOQ | 3000 |
| Output Current (Max) [Rail 1] (A) | 20 |
| Parametric Category | Smart Power Stages |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 4.0 x 5.0 x 0.76 |
| Pkg. Type | PQFN |
| Qualification Level | Standard |
| Switching Frequency (KHz) | 1.5 - 1.5 |
| Temp. Range (°C) | -40 to +105°C |
| Thickness (mm) | 0.76 |
| Width (mm) | 5 |
有关 RAA221320 的资源
描述
RAA221320 是一款与 ISL68xxx/69xxx 数字多相（DMP）控制器兼容的智能功率级（SPS）。 SPS 集成了高精度电流和温度监控器，可反馈至控制器，形成一个多相 DC/DC 系统。 这些监控器移除了 DCR 传感网络和相关的热补偿来简化设计并提高性能。 业界领先的热增强型 4x5 PQFN 封装可最大限度地减少整体 PCB 面积。
SPS 具有 3.3V 兼容三态 PWM 输入，可与瑞萨电子多相 PWM 控制器协同工作，在异常工作条件下提供可靠的解决方案。 SPS 还集成了 UVLO、短路 HFET、过温和过流的故障保护功能，提高了系统性能和可靠性。 漏极开路故障报告引脚简化了 SPS 和控制器之间的握手过程，并可在启动和故障条件下禁用控制器。
