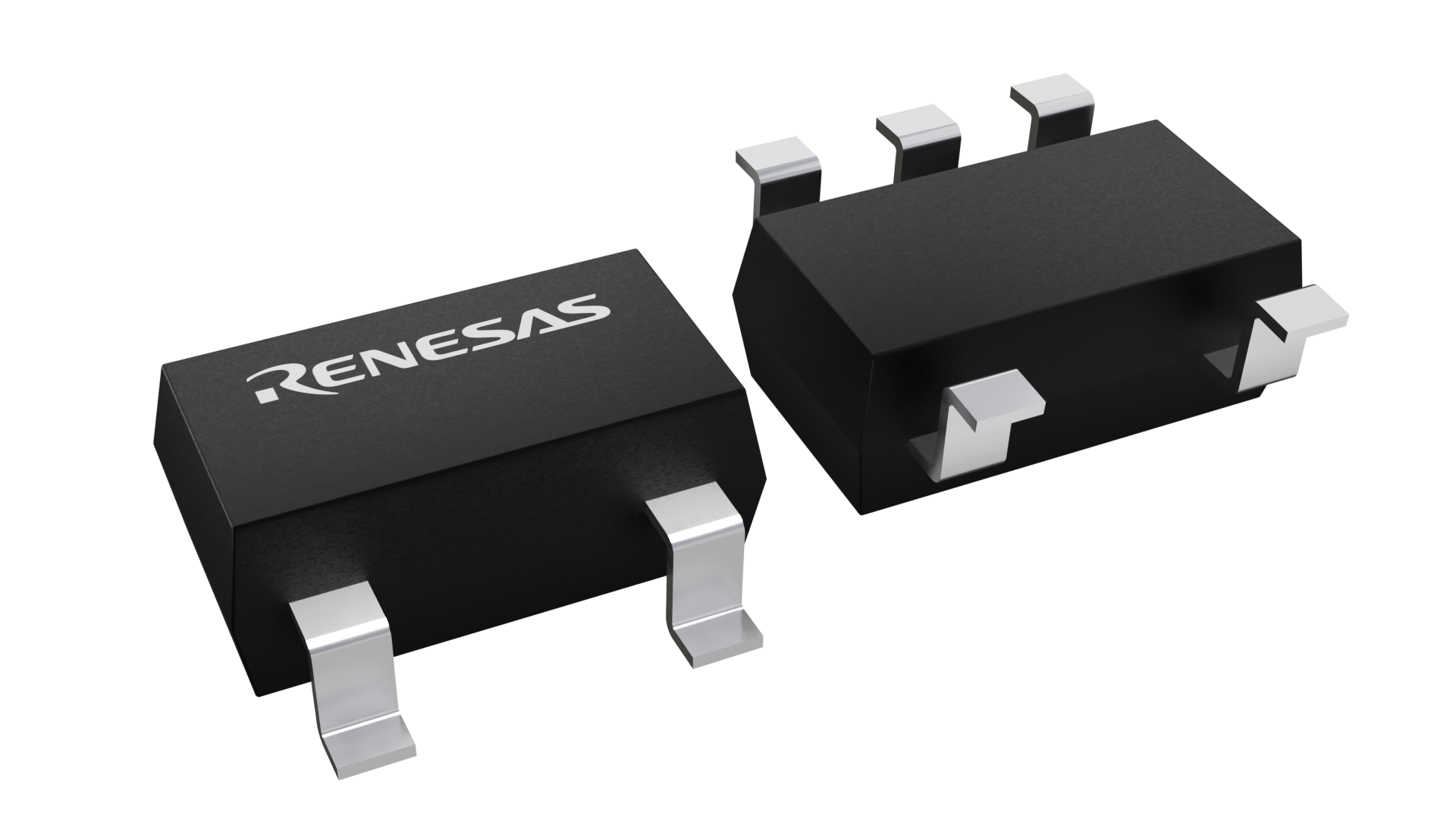

封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | TSOT |
| Pkg. Code: | PBE |
| Lead Count (#): | 5 |
| Pkg. Dimensions (mm): | 2.90 x 1.60 x 0.00 |
| Pitch (mm): | 0.95 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Lead Count (#) | 5 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pitch (mm) | 1 |
| Pkg. Dimensions (mm) | 2.9 x 1.6 x 0.00 |
| Qty. per Reel (#) | 250 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -40 to +125°C |
| AC Input Voltage (Max) (V) | 305 |
| AC Input Voltage (Min) (V) | 20 |
| Control Type | Constant off-time PFM |
| DC Output Voltage (Max) (V) | 54 |
| DC Output Voltage (Min) (V) | 3.3 |
| IQ (Max) (μA) | 130 |
| ISW (Typical) (mA) | 335 |
| Integrated Power MOSFET | Yes |
| Length (mm) | 2.9 |
| MOQ | 250 |
| MOSFET Breakdown (V) | 700 |
| Output Current Max [@3.3V & @85°C] (mA) | 190 |
| Output Power Max (W) | 2.5 |
| Parametric Category | Non-Isolated AC/DC Buck Converters |
| Peak Efficiency (%) | 75 |
| Peak Output Current IPK (A) | 0.335 |
| Pkg. Type | TSOT |
| RDS (ON) (Ohms) | 14.5 |
| Switching Frequency (KHz) | 50 - 50 |
| TOFF (Min) (µs) | 19 |
| Tape & Reel | Yes |
| Topology | Non-isolated buck | Isolated Flyback |
| Width (mm) | 1.6 |
有关 RAA223012 的资源
描述
RAA223012 是一款具有超低待机功率的通用的输入 AC/DC 开关稳压器，具备 700V 集成 MOSFET，可提供高达 2.5W 的输出功率。 它支持低至 3.3V 的输出电压。
RAA223012 将恒关时间控制与脉冲调频 (PFM) 相结合，用于轻负载操作。 恒关时间控制开关频率比可听频率高出约 50kHz。 PFM 消除了任何潜在的可听噪声，同时提供了卓越的轻负载效率和超低功耗（空载时 < 10mW）。 效率高达 75%。 内置的频率抖动进一步降低了 EMI 噪声频谱。
RAA223012 还具有输入功率不足保护功能，可防止输入电路在低输入电压下的过电流，并在输出故障条件（如短路、过载和开路反馈）下进行打嗝保护。
RAA223012 采用 5 Ld TSOT23 和 8 Ld SOIC 封装。
