封装信息
| CAD 模型: | View CAD Model |

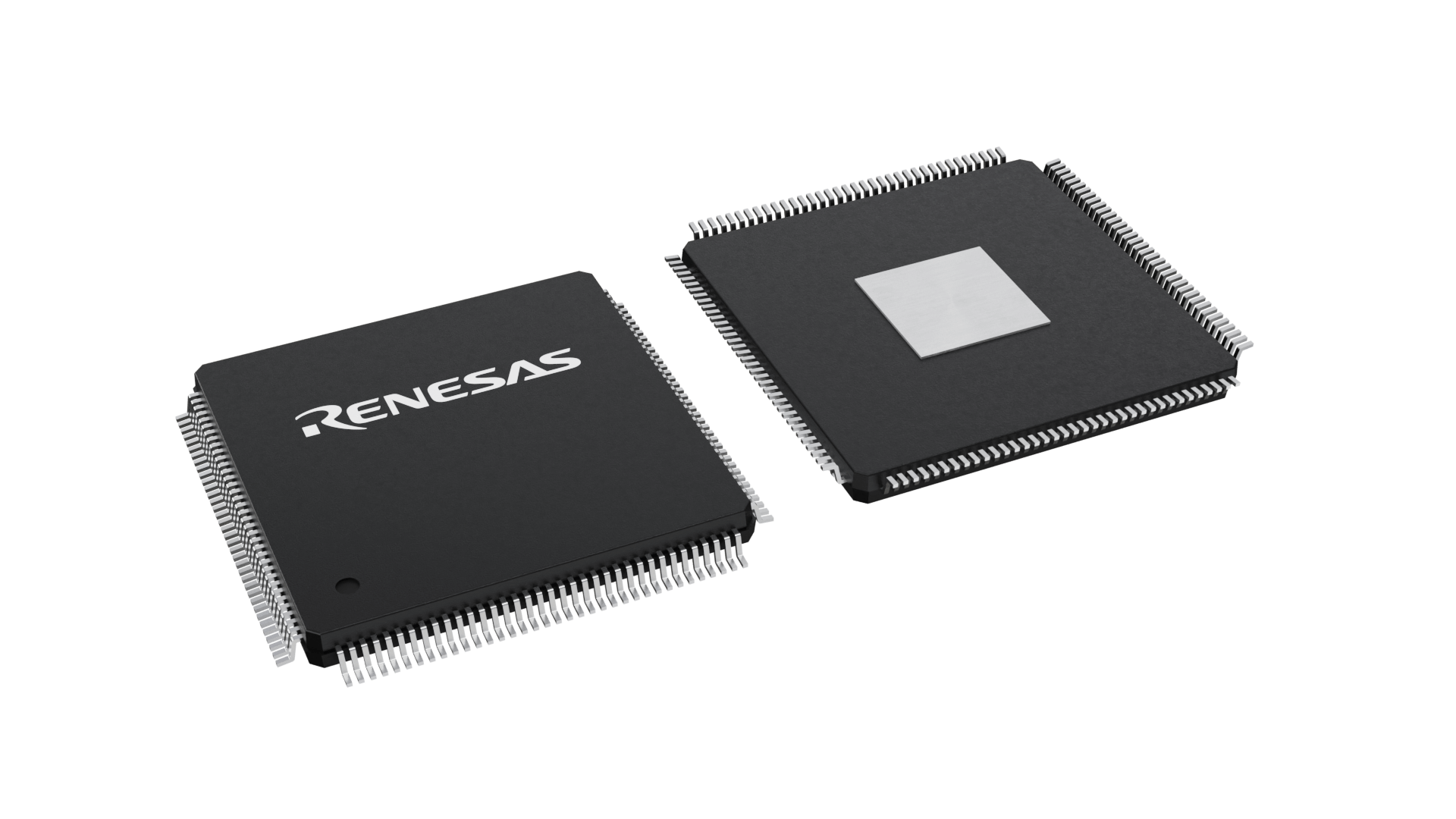

| Pkg. Type: | HLQFP144 |
| Pkg. Code: | pkg_20164 |
| Lead Count (#): | 144 |
| Pkg. Dimensions (mm): | 18 x 16 x 1.6 |
| Pitch (mm): | 0.4 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Family Name | RH850 |
| Series Name | RH850/U2Cx |
| Group Name | U2C |
| Program Memory (KB) | 4096 |
| RAM (KB) | 704 |
| Lead Count (#) | 144 |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 18 x 16 x 1.6 |
| Supply Voltage (V) | 3 - 5.5 |
| I/O Ports | 117 |
| Watchdog Timer (ch) | 3 |
| Temp. Range (°C) | -40 to +160 |
| Operating Freq (Max) (MHz) | 320 |
| I3C (ch) | 3 |
| LIN (#) | 16 |
| Moisture Sensitivity Level (MSL) | 3 |
| Family Name | RH850 |
| FlexRay (ch) (#) | 2 |
| Floating Point Unit | Yes |
| Group Name | U2C |
| Highest ASIL Level | ASIL-D |
| Lead Compliant | No |
| Length (mm) | 18 |
| MOQ | 90 |
| Number of Supply Voltage(s) (#) | 1 |
| Number of core (Main + Checker) | 2+2 |
| OTA Capability | Yes |
| On-chip Oscillator | Yes |
| PSI5 (ch) (#) | 2 |
| Pb (Lead) Free | Yes |
| Pkg. Type | HLQFP144 |
| Power-On Reset | Yes |
| QSPI (ch) | 8 |
| SENT (ch) (#) | 8 |
| SPI (ch) | 8 |
| Security & Encryption | Yes |
| Security Level | EVITA FULL |
| Standby Mode | Yes |
| Sub-clock (32.768 kHz) | Yes |
| Tape & Reel | No |
| Temperature Sensor (ch) (#) | 1 |
| Thickness (mm) | 1.6 |
| Width (mm) | 16 |
有关 RH850/U2C 的资源
描述
RH850/U2C 微控制器 (MCU) 采用 28nm 技术制造，集高性能和低功耗于一身，适用于广泛汽车应用场景。 RH850/U2C 系列 MCU 采用双核锁步结构，支持两个高达 320 兆赫 (MHz) 的瑞萨电子专有内核，可确保出色的可靠性和性能。 此款 MCU 功耗低，可提高电源设计裕度并降低散热需求。 RH850 架构非常可靠，已投入生产超过 10 年。
除内核外，RH850/U2C 系列 MCU 还具有丰富的通信能力，可满足最新 E/E 架构的需求。 MCU 支持最新的通信接口（包括以太网 10Base-T1S、以太网 TSN（>100Mbps）、CAN-XL 和 I3C）以及传统的通信接口（包括 CAN FD、LIN、UART、CXPI、I2C、I2S、PSI5 和 PSI5S）。 这使得与传感器、其他 IC 设备和电路板的连接变得非常容易，从而开发出底盘、车身管理系统和安全防护等各种应用。 瑞萨电子秉持功能安全与网络安全优先的理念，依据 ISO 26262 ASIL-D 安全标准及最新 ISO 21434 网络安全标准设计开发 RH850/U2C 系列 MCU，通过符合 EVITA Full 级别的安全功能，为汽车提供抵御网络攻击的防护。
