封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | FCQFN |
| Pkg. Code: | FNG35 |
| Lead Count (#): | 35 |
| Pkg. Dimensions (mm): | 5.0 x 5.0 x 0.9 |
| Pitch (mm): | 0.4 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Pkg. Type | FCQFN |
| Lead Count (#) | 35 |
| Carrier Type | Tray |
| Moisture Sensitivity Level (MSL) | 1 |
| Qty. per Reel (#) | 0 |
| Qty. per Carrier (#) | 490 |
| Pb (Lead) Free | Yes |
| Pb Free Category | e3 Sn |
| Temp. Range (°C) | 0 to 70°C |
| Application System | Server |
| Battery Interface | No |
| Bus Voltage (Max) (V) | 15 |
| Comm. Interface | I2C, I3C |
| Function | DDR5 Server PMIC |
| GPIOs (#) | 0 |
| Input Voltage (Max) (V) | 3.6 |
| Input Voltage (Min) (V) | 3 |
| Input Voltage Range (V) | 3 - 3.6 |
| Integrated Battery Charger | No |
| Integrated step-down DC/DC Converter Channels (#) | 2 |
| LDOs | 3 |
| Lead Compliant | No |
| Length (mm) | 5 |
| MOQ | 490 |
| Output Current Max (A) | 5 |
| Outputs (#) | 4 |
| Parametric Category | Multi-Channel Power Management ICs (PMICs) |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 5.0 x 5.0 x 0.9 |
| Processor Supplier | Renesas |
| Product Type | Power Management IC |
| Qualification Level | Standard |
| Step-up DC/DC converter Channels (#) | 0 |
| Supply Voltage (V) | 4.25 - 15 |
| Switching Frequency (MHz) | 12.5 - 12.5 |
| Switching Regulators | 4 |
| Tape & Reel | No |
| Thickness (mm) | 0.9 |
| Total step-down DC/DC converter channels (#) | 2 |
| USB-Power Management | No |
| Width (mm) | 5 |
有关 RRG5321 的资源
描述

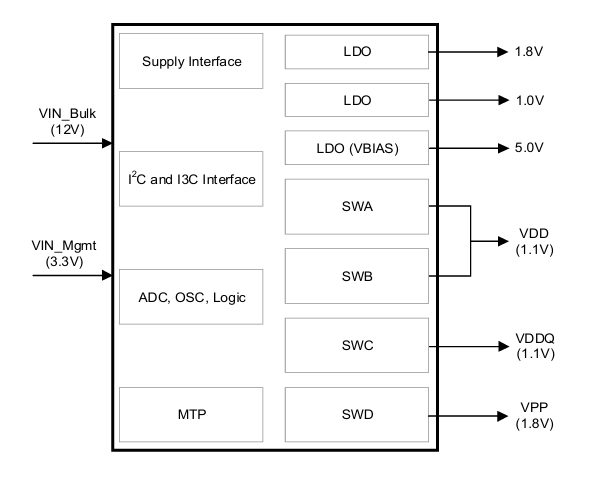

RRG5321x 是一款高度集成的高效 PMIC，具有适用于所有 DDR5 服务器 DIMM 模块的可编程精确输出电压电源解决方案，内置四个降压开关输出稳压器和三个 LDO 输出稳压器。 此款 PMIC 完全符合 JEDEC DDR5 PMIC5020 规范。 PMIC 由系统板的两个输入电源（VIN_Mgmt 和 VIN_Bulk）供电，从而为其开关稳压器和 LDO 输出稳压器供电。
RRG5321x 具有多种先进的保护方案，用来保护自身和 DDR5 服务器 DIMM 模块的所有元件。 此款 PMIC 提供了安全模式运行方式，以抵御恶意攻击，并配备先进的 I3C 总线，可在低压 I/O 运行条件下以 12.5MHz 的速率上限运行。
此款 PMIC 支持 35-VFQFPN 封装的 5 × 5 mm 小巧尺寸，并改善了焊点可靠性和散热效果。
