特性
- 面向 800G、1.2T 及更高速率 DP‑mQAM 应用，单通道典型波特率 140Gbaud
- > 75GHz 电光带宽
- > 10dB 增益控制动态范围
- 线性 2.0Vpp 单端输出时，典型功耗 4.0W
- 交流耦合 100Ω 差分输入
- 30Ω 至 50Ω 单端输出
- 可实现超低通道间串扰，适用于高密度设计
- 峰值调节功能
- 增益与输出电压模拟控制，用于峰值检测与增益监控
- 集成符合 OIF 标准的 SPI 数字接口
描述
RRT75472 是一款低功耗、高性能的四通道线性驱动芯片，专为城域网及长距传输应用中的 800G、1.2T 及更高速率光集成发射机小型化（SFF）模块而设计。

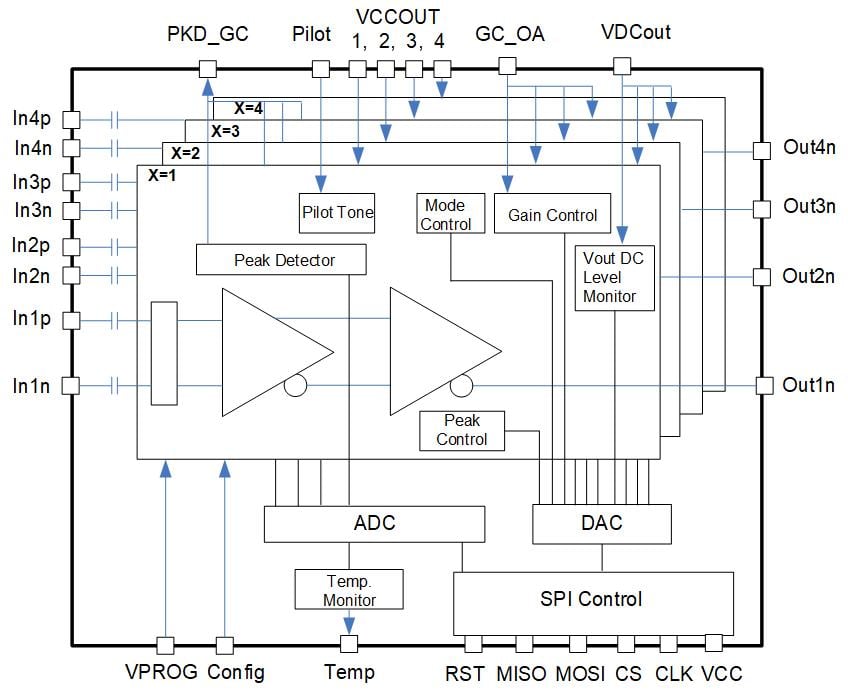

该器件在单个芯片上集成了四通道驱动电路以及用于直流控制和监控的串行外设接口（SPI）电路。 每个驱动通道均具备 100Ω 差分交流耦合输入，以及带后端匹配输出级的单端输出。 该输出级支持与特性阻抗在 30Ω～50Ω 宽范围的光调制器实现外部交流耦合接口。 2.0Vpps 的线性输出电压适用于采用多电平 QAM 调制的铌酸锂（LiNbO3）光调制器。
产品参数
| 属性 | 值 |
|---|---|
| Function | Linear Driver |
| Data Rate Max (Gbps) | 140 |
| Channels (#) | 4 |
| Output Type | Single-ended |
| Output Voltage (V) | 2 |
封装选项
| Pkg. Type |
|---|
| WAFER |
产品对比
| RRT75472 | RRT75474 | |
| Channels (#) | 4 | 4 |
| Data Rate Max (Gbps) | 140 | 140 |
| Output Type | Single-ended | Differential |
| Output Voltage (V) | 2 | 4 |
| Temp. Range (°C) | -5 to 95°C | -5 to 95°C |
应用
- 支持 800G、1.2T 及更高速率的先进多电平 QAM 调制
