封装信息
| CAD 模型: | View CAD Model |

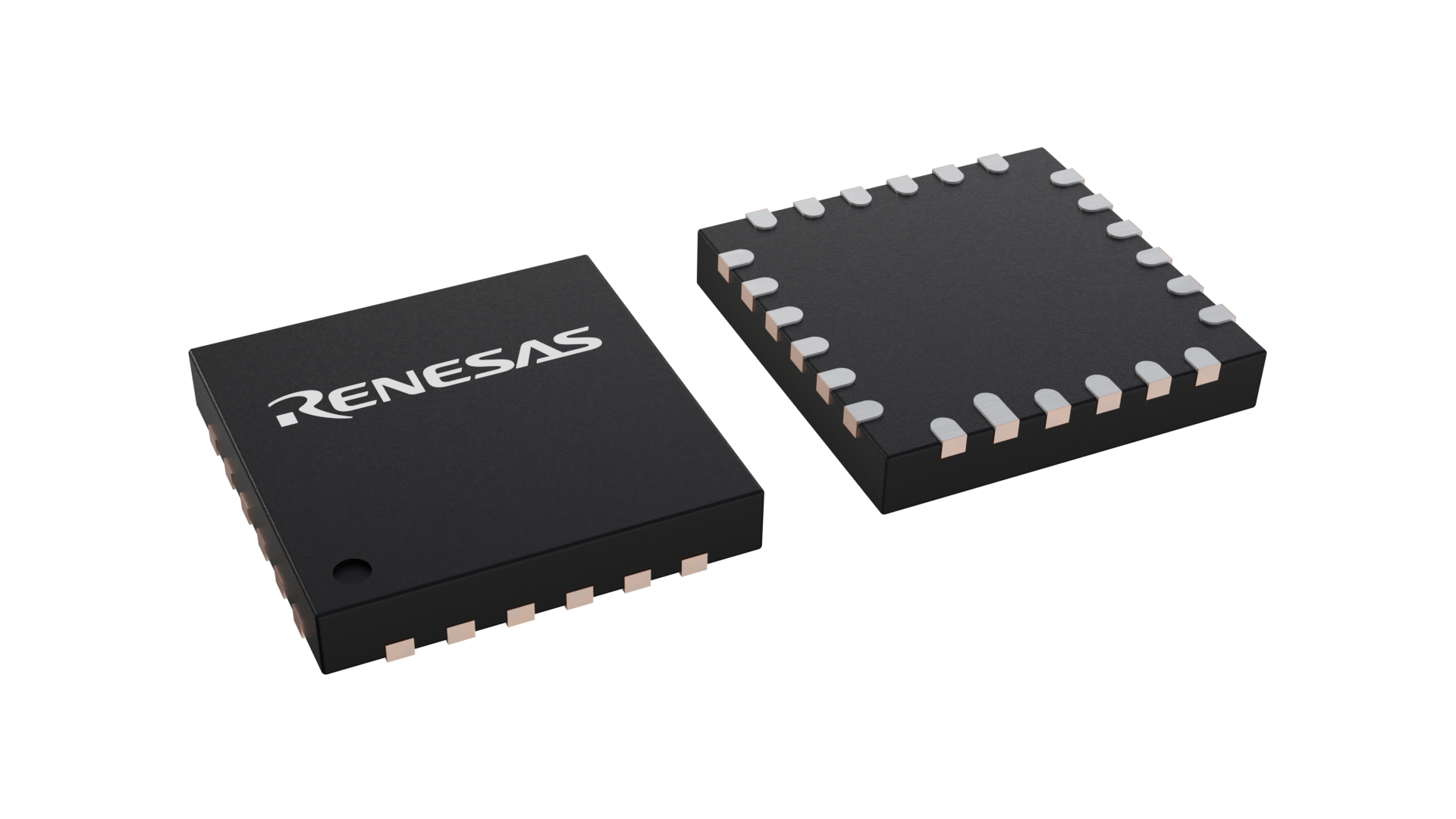

| Pkg. Type: | STQFN |
| Pkg. Code: | KN |
| Lead Count (#): | 24 |
| Pkg. Dimensions (mm): | 3.0 x 3.0 |
| Pitch (mm): | 0.4 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
产品属性
| Lead Count (#) | 24 |
| Carrier Type | Tape & Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| Temp. Range (°C) | -40 to +85°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| # of Programable Delays (#) | 1 |
| ACMP Channels (#) | 3 |
| AVOL (dB) | 125 |
| Additional Features | Supported in Go Configure™ Software Hub |
| Automotive Qual. | No |
| Bandwidth (MHz) | 8 |
| CMRR (dB) | 103 |
| CNT/DLY (Max) (#) | 7 |
| Channels (#) | 2 |
| D Flip-flops (DFFs) (#) | 18 |
| Enable | Yes |
| Function | Photoelectric AFE, Resistive SSC, Thermocouple SSC |
| GPIOs (#) | 8 |
| Gain Min | 1 |
| IOUT (A) | 0.052 |
| IS per Amp (mA) | 0.6 |
| Input Type | Single-bridge |
| Interface | I2C |
| LUTs (Max) (#) | 20 |
| Longevity | 2035 十一月 |
| MOQ | 5000 |
| Memory Type | MTP |
| Noise VN (nV/√Hz) | 51 |
| Nominal VDD | 2.3 - 5.5 |
| Offset Voltage (Max) (mV) | 1.2 |
| Oscillator Type | RC OSC, LF OSC, Ring OSC |
| PSRR (db) | 102 |
| Pattern Generator | 1 |
| Pipe Delay | 16-stage |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 3.0 x 3.0 |
| Pkg. Type | STQFN |
| Price (USD) | $1.22918 |
| Qty. per Reel (#) | 5000 |
| Rail-to-Rail Input | Yes |
| Resolution (bits) | 10 |
| Sample Rate Max (KHz) | 25 |
| Single Supply Voltage Range (V) | 2.5 - 5.5 |
| Slew Rate (V/µs) | 6.4 |
| Special Features | 2x Op Amp or 1x In-Amp, 2x Rheostat, 2x An Switch, 2-Ch Auto-Trim, EEPROM |
| Supply Voltage (V) | 2.4 - 5.5 |
| Temperature Sensor (ch) (#) | 1 |
| VOUT (V) | 5.5 |
| VS (Max) (V) | 5.5 |
| VS (Min) (V) | 2.4 |
有关 SLG47004 的资源
描述
SLG47004 是一款 AnalogPAK™ 可编程混合信号 IC，具有运算放大器、数字变阻器、EEPROM 以及多种模拟和数字宏单元。
SLG47004 以 GreenPAK 传统混合信号解决方案的灵活性为基础，集成了一系列先进的模拟功能，包括具有可编程带宽的运算放大器、10 位数字变阻器、模拟开关和斩波模拟比较器。 独特的 Auto-Trim 功能突出了这款 GreenPAK 器件定期调整变阻器值的能力，可以补偿系统误差源或重新配置电路参数。 SLG47004 为所有模拟和数字块提供动态掉电控制，以优化功耗性能。 常见应用包括传感器接口、ADC 模拟前端、可配置放大器、可调滤波器以及其他各种模拟电路。 这种多时间可编程解决方案采用 3mm x 3mm 的微型封装。
