SmartBond TINY DA14535 Bluetooth Low Energy 5.3 SoC 开发套件专业版
DA14535 SmartBond TINY™ SoC 专用 DA14535-00FXDEVKT-P Bluetooth® Low Energy 开发套件专业版包括主板、子板和电缆。 这款套件主要用于软件应用程序开发和功耗测量。
这款套件为用户提供以下功能：
- 软件开发
- 使用 DA14535 SDK 通过 JTAG 或 UART 对...
概览
描述
可用模块：DA14535MOD

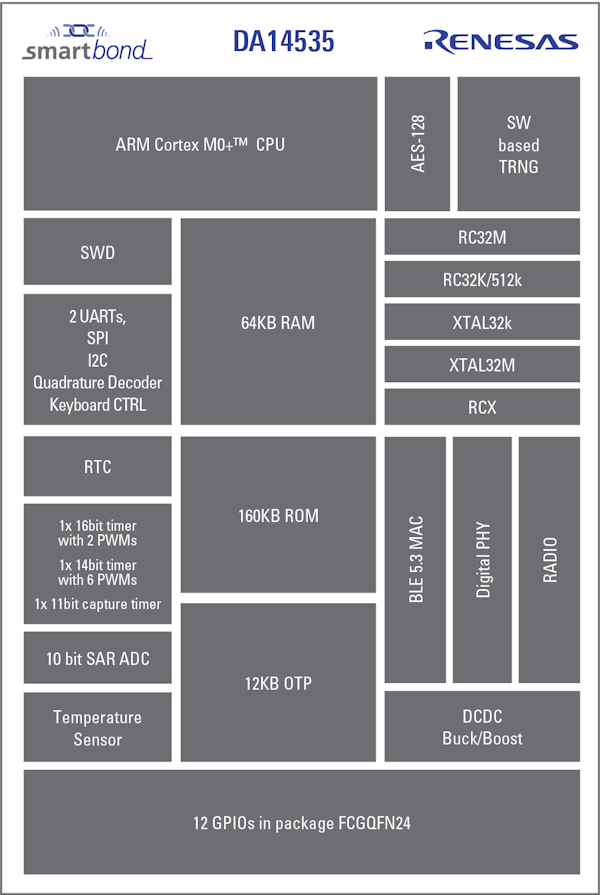

DA14535 是一款超低功耗 SoC，集成了 2.4 GHz 收发器和 Arm® Cortex-M0+ 微控制器，搭载 64kB 的 RAM 和 12kB 的一次性可编程 (OTP) 存储器。 这款 SoC 不仅可用作独立的应用处理器，还可作为主机系统中的数据泵。 无线电收发器、基带处理器和经认证的 Bluetooth® Low Energy 堆栈，完全符合 Bluetooth® Low Energy 5.3 标准。
使用集成式低 IQ 降压/升压 DCDC，在降压模式下的休眠期间保持导通，可实现超低功耗。
凭借高集成度降低系统成本：只需添加六个微小的外部无源元件、一个晶体和电源，即可搭建一个完整的 Bluetooth Low Energy 系统。 此外，为了降低入门门槛，DA14535 还提供易于使用的微型模块，模块中集成所有必需元件，从而将 Bluetooth Low Energy 添加到任何应用中。
DA14535 的工作温度范围提升至高达 105°C，输出功率提升至高达 4dBm，适用于广泛的工业应用，以及互联健康、消费类和物联网应用。 DA14535 采用微型 2.2mm x 3.0mm FCGQFN24 封装，与其前代版本 DA14531 和 DA14530 具有引脚到引脚的兼容性。 此外，该器件还配备了灵活的 SDK，开箱即用，支持 Keil 和 GCC 等主要编译器。
特性
- 未来适用，符合 Bluetooth 5.3（核心）标准
- 针对互联医疗、互联消费类和工业应用的一次性产品进行优化
- 可使用一次性电池，甚至印刷电池
- 可使用最小容量电池 <30mAh
- 支持多年保质期
- 可限制内阻较大的一次性电池的浪涌电流
- 封装设计保证占用空间尽可能小的同时维持了低成本
- 只需一个 32MHz 的晶振
- 旁路模式下无需 DC/DC 电感器
- 使用 1.5V 电池时无需升压转换器
- 用于加速生产爬坡的生产线工具，从而缩短产品上市时间和每台设备的生产测试时间
产品对比
应用
- 医疗应用
- 一次性用品
- 信标
- 感应标签和跟踪器
- 无线传感器节点
- 健康可穿戴设备
- 消费者健康
- 智能手表
- 人机接口设备 (HID)
- 触控笔
- 键盘
- 鼠标设备
- 触控盘
- 玩具
- 工业设备
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| SmartBond™ - CodeLess™ AT Commands The SmartBond™ CodeLess AT Commands platform enables control of the Bluetooth® Low Energy connectivity, sensor read-out and battery check of the device.
|
IDE and Coding Tool | 瑞萨电子 |
| Serial Port Service (SPS) The Serial Port Service (SPS) emulates serial cable communication.
|
Emulator | 瑞萨电子 |
| SmartBond™ Development Tools SmartSnippets™ Studio is a royalty-free software development platform for SmartBond™ devices.
|
Software Package | 瑞萨电子 |
| SmartBond™ Flash Programmer The Renesas SmartBond™ Flash Programmer tool lets the user program a flash device for the DA1453x, DA1458x, DA1469x, and DA14592 SoCs.
|
Software Package | 瑞萨电子 |
| Renesas Bluetooth® Low Energy Mobile Application Suite Renesas’ comprehensive collection of Bluetooth® Low Energy mobile applications: SmartBond, SmartConfig, SmartConsole, SmartTags, and SUOTA
|
Software Package | 瑞萨电子 |
| e² studio 基于 Eclipse 的瑞萨集成开发环境（IDE）。
【支持 MCU/MPU：RA、RE、RX、RL78、RH850、Renesas Synergy、RZ】
|
IDE and Coding Tool | 瑞萨电子 |
| 大规模资产追踪与定位 (ATLAS) ATLAS 是一种经过实地部署和实地验证的角度型资产追踪方案。
|
Software Package | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
8 items
|
||
样例程序
开发板与套件
SmartBond DA14535 Bluetooth Low Energy 5.3 SoC 开发套件专业版子板
DA14535-00FXDB-P 是与 DA14535-00FXDEVKT-P 开发套件配套使用的子板。 该子板可轻松连接到 DA14535-00FXDEVKT-P 的主板。 该子板安装有 DA14535-00000FX Bluetooth® SoC。
SmartBond TINY DA14535 Bluetooth Low Energy 5.3 SoC USB 开发套件
DA14535-00FXDEVKT-U 是一款适用于 DA14535 SmartBond TINY™ SoC 的 Bluetooth® Low Energy USB 软件开发套件。 这款开发套件在设计上非常灵活，可用于小巧便携设备的应用程序开发。
这款套件提供具有基础功能的低成本开发板。 开发套件采用单个 PCB 设计。...
SmartBond TINY DA14535MOD Bluetooth Low Energy 5.3 模块开发套件专业版
DA14535MOD-00DEVKT-P Bluetooth® Low Energy 开发套件专业版适用于 DA14535 SmartBond TINY™ 模块，包括主板、子板、3 个模块样品和电缆。 该套件主要用于软应用程序开发和功耗测量。
DA14535 子板集成了半导体 DA14535 SmartBond TINY 模块。...
SmartBond TINY DA14535MOD Bluetooth Low Energy 5.3 模块开发套件专业版子板
DA14535 子板集成了半导体 DA14535 SmartBond TINY™ 模块。 DA14535 SmartBond TINY 模块子板能够安装 MikroBUS™ 模块。 这款子板旨为用户提供以下功能：
- 通过 UART 或 JTAG 访问 DA14535 SmartBond TINY 模块
- 连接 MikroBUS...
Bluetooth Low Energy SoC 16-site SmartBond Production Line Tool Kit
Renesas offers a production test and programming unit that enables you to reduce the time to ramp-up at a lower cost. The SmartBond Production Line Tool (PLT) helps to...
