概览
描述
エミュレーションPODは、IE850と組み合わせて使用するMCU依存ユニットです。ご使用になるターゲットマイコンに対応したエミュレーションPOD をIE850に接続することでデバッグ環境が構築できます。エミュレーションPODは、ユーザが簡単に着脱することが可能です。 [Learn more]
目标设备
支持
追加詳細
仕様一覧
| 項目 | 内容 |
|---|---|
| 対応エミュレータ | IE850 |
| 対応MCU | V850E2/DJ4 [μPD70F3522, μPD70F3523, μPD70F3524, μPD70F3525, μPD70F3526] V850E2/DP4-H [μPD70F3535, μPD70F3536, μPD70F3537] |
| 最大動作周波数 | 実デバイスと同等 |
| ソフトウェアブレーク | 96ポイント |
| ハードウェアブレーク | 実行前：4ポイント 実行後：8ポイント (トリガイベント) アクセス：6ポイント (トリガイベント) ※範囲指定は2ポイント使用で可能 |
| イベント検出 | 実行後検出：8ポイント アクセス検出：6ポイント パスカウント：4096回 シーケンシャル：4段 |
| 例外事象検出 | なし |
| リアルタイムトレース | トレース容量：512K フレーム トレース内容：分岐元/先PC、アクセス（DMA含む）、タイムスタンプ 条件トレース：イベント検出との組み合わせによるセクション、クオリファイ、ディレイ |
| リアルタイムRAMモニタ | 可能 （デバッグ専用DMAを使用） |
| ダイレクトメモリ変更 | 可能 （デバッグ専用DMAを使用） |
| 実行時間測定 | プログラム実行から停止までの実行時間 指定6区間の最大/最小/平均実行時間、および通過回数（33ビットカウンタ） |
| リアルタイムプロファイル | 可能 （トレースを使用してプロファイル可能、デバッガに依存） |
| カバレッジ | C0カバレッジ |
| 外部トリガ入力/イベント出力 | なし |
| ユーザシステムとの接続 | マイコンフットパターンにコネクタを実装し、アダプタを介して接続 |
| エミュレーションPOD寸法（mm） | 57(W) x 57(D) |
| エミュレーションPOD重量 | 約40g |
| 適合海外規格 | 欧州規格 : EN 55022 Class A, EN 55024 米国FCC規格 : FCC par |
製品パッケージ内容
・エミュレーションPOD

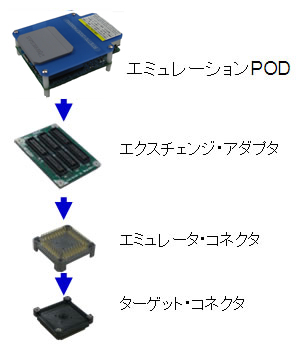

ユーザシステムとの接続方法
图像
エミュレーションPOD以外のオプション製品については、 Product Lineup (IE850 for V850E2M) and Option Products (PDF | English, 日本語)を参照ください。
ターゲットデバイス
- V850E2/DJ4 [μPD70F3522, μPD70F3523, μPD70F3524, μPD70F3525, μPD70F3526]
- V850E2/DP4-H [μPD70F3535, μPD70F3536, μPD70F3537]
