CPU 内核和 DDR(DDR2 与 DDR3)单芯片系统电源。
- 开关稳压器 × 2 通道(可调,0.8V 至 10V)
- N 通道双 MOSFET 同步驱动(推荐使用瑞萨 HAT2210RJ)
- 支持使用外部控制的备份模式
- 工作电源电压范围:3.4V 至 50V(50V:250 毫秒)
- HTQFP-64 封装,安装面积小
- 片上 8 通道、12 位 ADC(逐次逼近型)
- SPI 配置输出
- 可切换输入电平 (3.3V/5V)
- 输入容差(不包括关断)
使用自适应电压调节 (AVS) 接口调节稳压器电压的片上功能

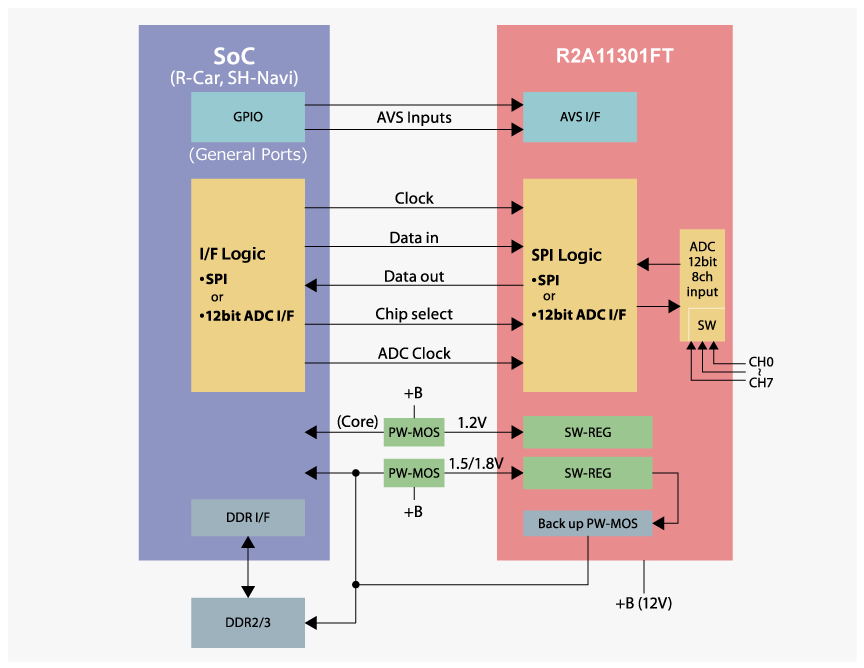

R2A11301FT 系统框图
技术规格
内容 | R2A11301FT 规格 |
---|---|
软件系统 | 同步整流 |
输出通道数量 | 2 通道:用于 CPU 内核和 DDR |
最大输出电流 | 任意选择外部组件进行各种设置 |
开关频率 | 可调(410kHz、460kHz),外部输入 PLL 可用 |
工作温度范围 | -40 °C 至 105 °C |
输入耐压 | 3.4V 至 35V |
输出电压 | 可调 (0.8V~10V) |
输出电压容差 | ±1%(全温度范围)<目标值> |
软启动功能 | 是 |
启动时防 FET 过流保护 | 是 |
振荡相移可用 | 是 |
AVS | 可调 — 宽度:+/-35mV(3 步:-35mV,无调节,K35mV) |
AD 转换器 | 12 位/8 通道 |
逐次逼近型 | |
输入容差,5V/3V 输入可用 | |
供电电压:3.3V | |
通过 SPI 接口控制和输出 | |
其他 |
|
封装 | HQFP-64(无铅、无卤) |
