瑞萨电子是无线电源产业在智能手机市场的领导者，在移动设备和发送器市场占据主导地位。将我们领先技术用于您的无线电源设计，将提供业界最灵活的SoC架构，最高效及硬件/算法的实现

  • 业界第一款，基于SoC架构的灵活Arm® Cortex®-M0
  • 效率业界领先
  • 独特且被验证的硬件/算法实现

选用瑞萨产品



无线电源基础知识

无线电源 IC 满足您的各种需求

瑞萨是用于无线电源传输系统的无线充电 IC 的领导者。 瑞萨广泛的无线电源 IC 产品组合由发送器和接收器组成，符合所有主要的标准和技术要求，在物理尺寸、功率效率和灵活性方面具有独特的优势。

瑞萨的高度集成化发送器 IC 设计用于固定式和便携式充电底座，而超紧凑低功耗接收器 IC 则针对便携式设备和配件而设计。 瑞萨的无线电源解决方案支持不同输入电压、无线电源标准及线圈类型/数量，使其适用于几乎任何市场和行业的各种应用。 此外，当配对使用时，某些无线充电器 IC 可体现更高功率和更好控制等额外优点。

无线充电 IC 设计支持工具

无线充电技术非常复杂，无线充电 IC 也不例外。 因此，瑞萨在其解决方案中补充了参考设计、支持工具和设计文件-—尽可能使设计无线电源 IC 这一艰巨任务变得容易并能快速完成。在各产品页面上可查阅适用于特定产品的相关资源。

Qi 标准无线电源 IC

瑞萨是无线电源联盟 (WPC) 成员，使用通过 Qi 标准认证的磁感应技术开发无线电源 IC 和参考设计套件。

关于无线充电技术

无线充电技术帮助电能以无线方式从电源传输到电负载。 该技术即使在电线有危险、无法连接或使用不便等情况下仍然有效。

目前的无线充电拥有各种物理形态，但都是基于电磁耦合的基本原则。 构建先进的无线充电 IC 需遵循一个或多个行业标准，其面临的挑战是如何使效率、兼容性和安全性实现最大化，同时尽量减小解决方案的物理尺寸。 瑞萨提供的业内领先设备兼具所有这些品质，可帮助充电器和便携式设备制造商轻松有效地将无线充电技术集成到他们的下一代产品中。

电源管理

分类

无线电源发送器

适用于无线充电应用的 IC 解决方案和 Qi 合规支持

无线电源接收器

符合 Qi 和 PMA 标准的无线电源接收器 IC 解决方案

产品选型表

    Processing table
    器件号
    Function
    Wireless Power Standard
    Input Voltage Range (V)
    Output Voltage Range (V)
    Output Power Max (W)
    Pkg. Type
    Pkg. Dimensions (mm)
    105°C Max. Case Temp.

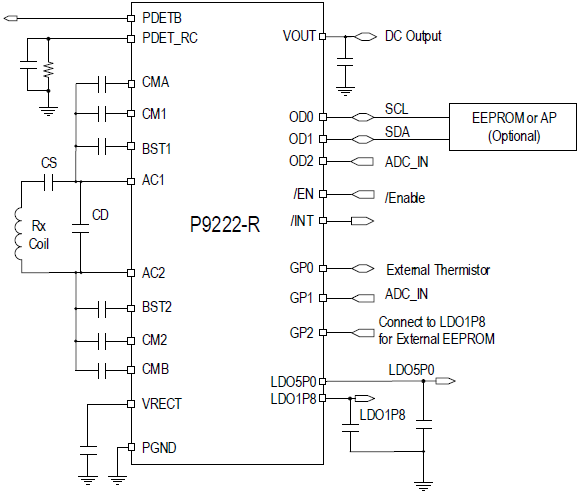

    P9222-R
    Wireless Power Receiver for Low Power Applications    		 Power Receiver WPC 1.2 3.5 - 12 5 WLCSP 2.28 x 3.38 x 0.6
    P9235A-RB
    Wireless Power Transmitter for up to 5W Applications    		 Power Transmitter WPC 1.2.4 4.5 - 5.5 5 VFQFPN 5.0 x 5.0 x 0.9
    P9242-R3
    15W Wireless Charging Transmitter with Bi-Directional Data Communication    		 Power Transmitter WPC 1.2 4.25 - 21 15 VFQFPN 6.0 x 6.0 x 0.9

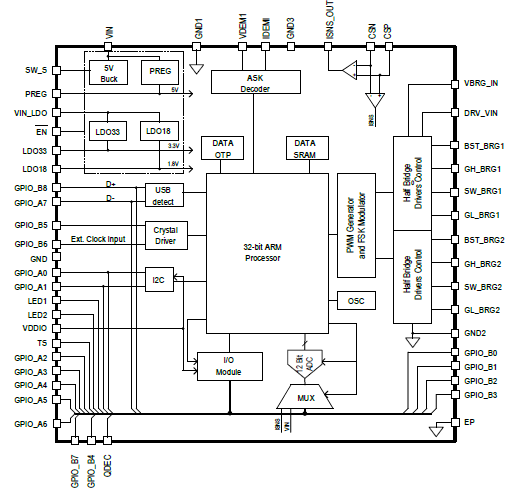

    P9243-GB
    Wireless Power Transmitter for Smartphones with Fast Charging Modes and 15W Applications    		 Power Transmitter WPC 1.2 5 - 19 5 - 19 15 VFQFPN 6.0 x 6.0 x 0.9

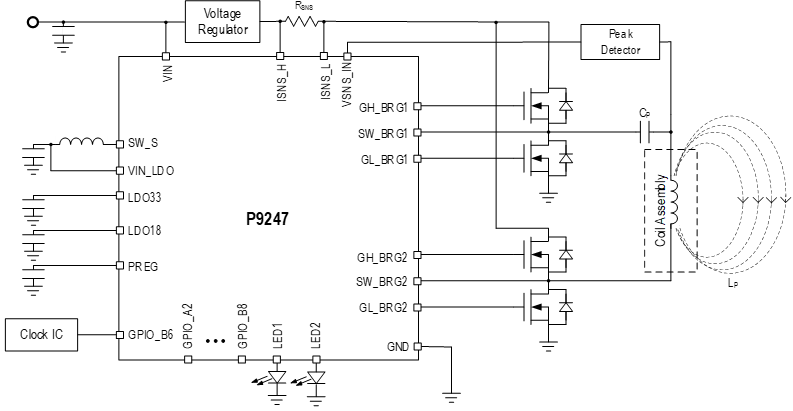

    P9247
    Wireless Power Transmitter for Smartphones with Fast Charging Modes and 30W Applications    		 Power Transmitter WPC 1.2 4.25 - 21 20 VFQFPN 6.0 x 6.0 x 0.9
    P9260
    Automotive Single Coil 15W Wireless Charging Transmitter    		 Power Transmitter WPC 1.2 4.25 - 21 15 VFQFPN 7.0 x 7.0 x 0.9
    P9261
    Automotive Multi-Coil 15W Wireless Charging Transmitter    		 Power Transmitter WPC 1.2 4.25 - 21 15 VFQFPN 7.0 x 7.0 x 0.9
    P9412
    Wireless Charging Receiver with Integrated Capacitor Divider and WattShare™ for 30W Applications     		Power Receiver WPC 1.3 9 - 20 30 WLCSP 4.02 x 4.01 x 0.5
    P9415-R
    15W Wireless Power Receiver with WattShare™ Mode    		 Power Receiver WPC 1.2 9 - 12 15 WLCSP 4.22 x 2.82 x 0.5
    P9418
    60W Wireless Power Receiver with WattShare™ TRx Mode    		 Power Receiver WPC 1.2 9 - 20 60 WLCSP 4.22 x 2.82 x 0.5
    RA9460
    Wireless Power Transmitter Analog Front End IC    		 Wireless Power Transmitter WPC 1.3 4.5 - 30 60 VFQFPN 4.0 x 4.0 x 0.75
    RA9520
    24W Wireless Power Receiver with WattShare™ TRx Mode    		 Power Receiver WPC 1.3 3 - 20 24 WLCSP 2.13 x 3.25 x 0.6
    RA9530
    50W Wireless Power Receiver with WattShare™ TRx Mode    		 Power Receiver WPC 1.3 3 - 20 50 WLCSP 2.53 x 3.31 x 0.6
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
    Smart Wireless Charging for AR / VR Glasses

    Overview of complete wireless charging system retrofitted into off-the-shelf smart glasses

    Video List
    Smart Wireless Charging for AR / VR Glasses
    Wireless Charging for Tablets and Accessories
    Design Methodology for Low-power Wireless Charging Designs
    5W Bi-Directional Communication Demo
    Getting Started with the P9415-R Reference Design
    Getting Started with the P9235A-RB Reference Design
    IDT WattShare™ Technology at Work – Easily share power with other Qi-compatible phones
    IDT Wireless Power Reference Design Overview
    P9261-3C-CRB Customer Reference Board, 15W Automotive Wireless Power Transmitter Solution
    IDT WattShare Demonstration - Using a Phone as a Wireless Power Transmitter
    Wireless Power Reference Kits Overview by IDT
    Wireless Power by IDT - Enabling Convenience and Compatibility with Qi Wireless Charging

    新闻和博客

    Renesas Presents Wireless Power Transmitter Technology for Portable Device Charging at ISSCC 新闻 2023年2月23日
    Wireless Power Has a Rich History at Renesas 博客 2022年6月23日
    High Efficiency Wireless Charging Tablet Stylus Using Small Rod Coils 博客 2022年5月25日
    无线充电应用适用于扩展到智能眼镜的可穿戴技术 博客 2022年3月16日
    瑞萨电子发布新一代经WPC Qi 1.3认证的车载舱内无线充电参考设计 新闻 2022年3月15日
    缩小差距– Oppo和OnePlus的无线充电速度已超越传统的有线充电 博客 2020年5月21日
