全新产品几乎适用于任何应用,大幅减少元件数量、BOM成本和占板空间

2024年11月12日

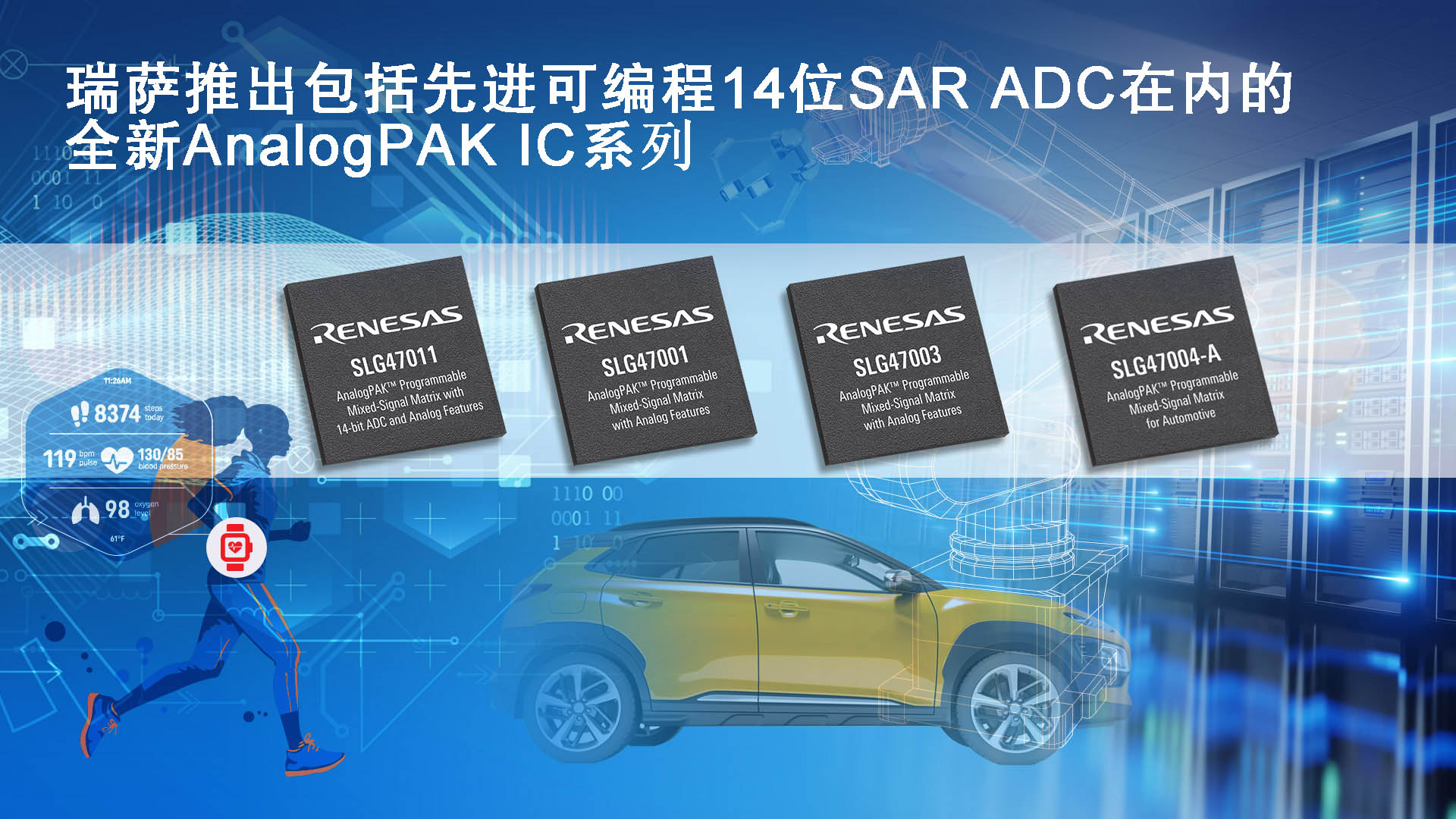

2024 年 11 月 12 日,中国北京讯 - 全球半导体解决方案供应商瑞萨电子(TSE:6723)今日宣布推出全新AnalogPAK™ IC系列,其中包括低功耗——SLG47001/3和车规级产品——SLG47004-A,以及业界先进的可编程14位SAR ADC(逐次逼近寄存器模数转换器)——SLG47011。

AnalogPAK作为瑞萨GreenPAK™可编程混合信号矩阵产品家族的一员,是极具成本效益的非易失性存储器(NVM)可编程器件。它使创新者能够整合多种系统功能,同时最大限度地减少元件数量、占板空间和功耗。GreenPAK和AnalogPAK IC可实现混合信号标准产品和独立分立电路的功能替代,并为SoC及微控制器提供可靠的硬件监控功能。GreenPAK和AnalogPAK产品几乎适用于任何应用场景,包括消费电子、计算设备、白色家电、工业设备、通信设备和汽车电子等。借助Go Configure Hub和GreenPAK开发套件,设计人员可以在几分钟内创建定制电路并对其进行编程。

全新AnalogPAK SLG47011——配备14位SAR ADC的低功耗产品

瑞萨全新SLG47011 AnalogPAK产品将可配置模拟集成电路的性能提升到新的水平,其集成丰富的数字和模拟功能,包括带可编程增益放大器(PGA)的可编程多通道14位SAR ADC。SLG47011还为所有宏单元提供灵活的用户定义省电模式,使设计人员能够在睡眠模式下关闭某些模块,从而将功耗降低至微安(µA)级别。

SLG47011可用于提升MCU性能或卸载MCU任务,还能与MCU结合使用,替代复杂的模拟前端(AFE)。SLG47011支持的关键功能包括测量、数据处理、逻辑控制和数据输出。

SLG47011的关键参数

  • Vdd = 1.71至3.6V
  • SAR ADC:高达14位,在8位模式下高达2.35Msps
  • PGA:六种放大器配置,轨至轨输入/输出,1x至64x增益
  • DAC:12位,333ksps
  • 硬件数学运算模块,支持乘法、加法、减法和除法运算
  • 灵活的4096字内存表模块
  • 振荡器:2/10kHz和20/40MHz
  • 模拟温度传感器
  • 数量最多的高度可配置计数器/延时模块
  • I2C和SPI通信接口
  • 采用小型16引脚QFN(2.0mm x 2.0mm x 0.55mm)、0.4mm间距封装

Davin Lee, Senior Vice President and General Manager of the Analog and Connectivity Group at Renesas表示:“瑞萨已向全球数千家客户交付了数十亿颗GreenPAK和AnalogPAK产品。凭借SLG47011,我们不仅满足了客户对于更多资源的需求,更实现了更高分辨率的模拟功能,我们满怀期待,相信这款产品将在众多应用中绽放光彩。”

除了SLG47011之外,瑞萨还推出另外两款AnalogPAK产品,即成本优化的SLG47001/3和车规级SLG47004-A。

SLG47001/3 AnalogPAK产品

SLG47001SLG470033能够以低廉的价格和非常紧凑的封装实现精确测量系统,适用于气体传感器、功率计、测量设备、服务器、可穿戴设备、工业机器人、工业和智能家居传感器模块等应用场景。

  • 两个超低偏移运算放大器——最大失调电压为9µV
  • 两个10位数字变阻器
  • 六通道采样比较器
  • 模拟开关
  • 电压基准
  • 59字节模式发生器
  • 2k/10k/25MHz振荡器
  • 完全可配置的模块:查找表(LUT)、触发器、移位寄存器、定时器、计数器、延时器

SLG47004-A AnalogPAK产品

SLG47004-A除具备SLG47004产品的功能外,还通过了1级车规认证,适用于信息娱乐、导航、底盘和车身电子设备、汽车显示集群等应用。新产品支持-40°C至125°C的温度范围。

全新AnalogPAK将于11月12至15日亮相德国慕尼黑电子展

瑞萨将在德国慕尼黑电子展(electronica)B4展厅179号展台演示全新产品。

供货信息

目前,所有全新AnalogPAK产品以及定制开发套件均可从瑞萨及其授权分销商处购买。其中,SLG47011采用2.0mm x 2.0mm 16引脚STQFN封装;SLG47001采用2.0mm x 3.0mm 20引脚STQFN封装;SLG47003采用3.0mm x 3.0mm 24引脚STQFN封装;SLG47004-A采用4.0mm x 4.0mm 24引脚TQFN封装。更多信息,请访问:www.renesas.com/analogpak
