RX家族RX-T系列主要应用于空调设备外机和工业逆变器，同时还具有适合于AC-DC转换器等电源控制的功能，并在UPS、功率转换器、EV充电器等电源控制场景中得到了广泛应用。
本期介绍的图腾柱交错式PFC是一种可实现AC-DC转换器必要功能的电路，可在各类电子设备将交流电源转换为直流电源，与基于普通二极管整流桥的整流电路+斩波电路PFC电路相比，图腾柱交错式PFC是一种效率更高的电路方式（通常，可降低40%左右的二极管整流桥整流电路损耗）。
虽然可以通过专用产品进行控制，但也可以通过RX家族RX-T系列中的PWM定时器和模拟电路等，以下称为“可控制图腾柱交错式PFC的RX-T系列内置功能”，使用1MCU进行控制。在下文中，本功能是最适于实现逆变器控制的功能，但也是最适于实现AC-DC转换器控制的功能。与专用IC相比，基于MCU的电源控制不仅具有软件控制的精准保护、控制灵活性，还具有通过SCI等设备与其他IC协作等诸多优点，其特点是具有较高的系统控制融合性。
需要说明的是，本期介绍的用于控制图腾柱交错式PFC的MCU属于RX家族RX-T系列RX66T组产品，但也可以通过搭载以下功能（RX家族通用功能）的RX26T等产品来实现。
可控制图腾柱交错式PFC的RX-T系列内置功能
- PWM输出计时器（MTU3，GPT）
- 12位A/D转换器（S12AD）
- 端口输出使能（用于PWM输出紧急停止）（POE3）
- 比较器（用于过流检测）（CMPC）
- 12位D/A转换器（用于比较器标准电压）（R12DA）
这些功能实现了如下图腾柱交错式PFC控制。

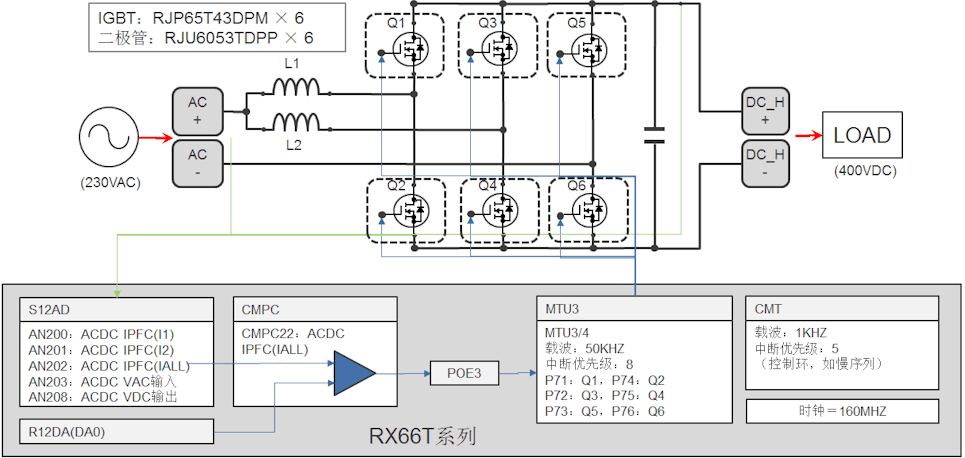

图腾柱交错式PFC配置
PWM输出定时器通过互补PWM对开关元件的Q1/Q2、Q3/Q4和Q5/Q6进行控制，12位A/D转换器用于反馈控制的电流/电压检测。作为故障控制的过电流控制配置为使用
如下所示，电源效率最高可达95%以上，功率因数可达99%以上，性能与专用产品相当。此外，虽然功率半导体使用常用IGBT+二极管构成Q1至Q6，但如果使用高速开关SiC等元件，有希望进一步提高效率。
| 输入电压（Vrms） | 输入功率（W） | 输出功率（W） | 功率（%） | 效率 （％） |
|---|---|---|---|---|
| 225.27 | 311.7 | 294.7 | 99.61 | 94.55 |
| 225.63 | 165.8 | 155.7 | 99.00 | 93.9 |
| 105.74 | 173.5 | 155.7 | 99.94 | 89.74 |
| 输入电压（Vrms） | 输入功率（W） | 输出功率（W） | 功率（%） | 效率 （％） |
|---|---|---|---|---|
| 227.2 | 307.8 | 294.2 | 99.61 | 95.58 |
| 105.77 | 169.1 | 155.5 | 99.88 | 91.96 |

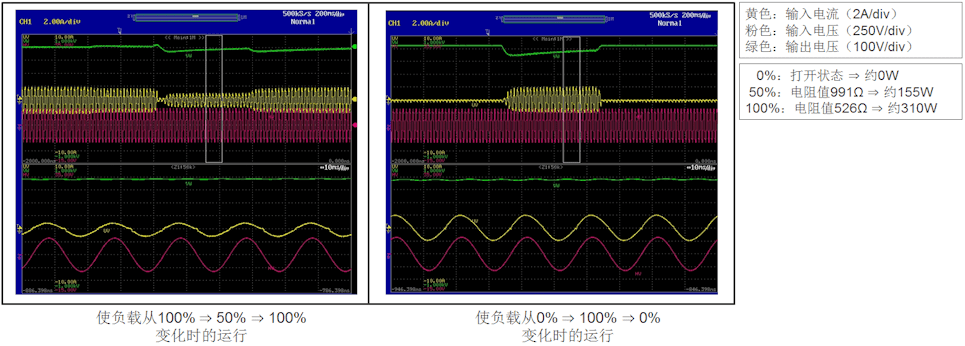

此外，如下响应测试结果表明（通过直流断路器实现负载0%⇒100%、50%⇒100%的测试），对负载变化进行反馈控制，使电压保持恒定，可作为AC-DC转换器正常工作。
作为逆变器控制应用，本期我为大家介绍了MCU电源控制（图腾柱交错式PFC）的可行性。除了AC-DC的PFC IC等专用产品外，我们还系列推出了具有较高系统控制融合性的MCU产品，增加了客户的可选项，做到物尽其用。我们将继续推出符合客户需求的优质产品，为客户的创新做出贡献。敬请期待瑞萨RX家族的进一步发展。
末页
- 有关本期介绍的图腾柱交错式PFC的更多信息，请参阅Digital Power Conversion（Totem Pole Interleaved PFC）应用指南（R01AN6877）。
- 有关图腾柱PFC的常用系统配置，请参阅Winning Combination（成功产品组合）。
- 有关RX66T的更多信息，请参阅RX66T产品页。
