当今的许多低功耗应用需要一种简单的短距离非接触式通信方法，无需电缆。 这种非接触式通信方式可用于配置或数据收集，但无线电链路的额外成本和复杂性不是首选。
红外通信链路通常是最佳的解决方案， 可以在许多不同的产品中找到，例如公用事业仪表、可穿戴设备和遥控器。 但是，在典型的微控制器上实现这样的链接并不是 那么 容易。 为避免红外 二极管饱和，我们通常希望用低频信号驱动二极管，然后必须通过通信数据调制， 这通常 意味着使用外部调制解调器芯片 。 考虑到其相关成本，我们 倾向于 使用定时器生成低频信号，并使用一些外部组件将其与串行端口的输出混合。 这不仅使用外部组件，而且我们需要 为这些功能中 的每一个功能使用多个 I/O 引脚。
在这篇博客中，我们将了解如何使用 SCI/AGT 门功能，将 RA4C1 的异步通用定时器 （ AGT ） 的输出与 SCI5 或片上 IrDA 接口的输出混合， 以轻松 生成高效驱动红外二极管所需的信号，而无需外部元件 或过多的 I/O 引脚。
RA4C1 是一款低功耗微控制器，支持高达 80MHz 的工作频率，可在低至 1.6V 的电压下工作。 该器件具有许多低功耗外设，例如低功耗定时器、低功耗 UART 和段码式 LCD 控制器。 RA4C1 是 RA 系列的第一款产品，采用 SCI-AGT 掩模电路，可轻松驱动 IR 二极管，如下面的电路图所示。

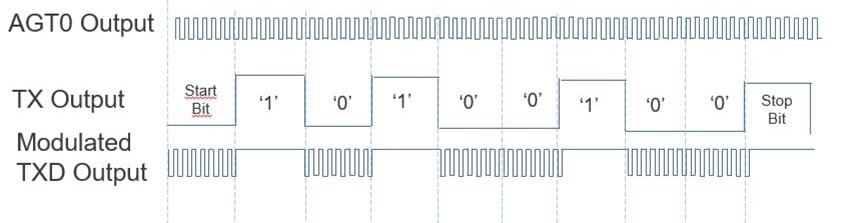

电路作非常简单。 用户 可以使用 SCI5 的输出来调制 AGT 定时器产生的载波频率，如下图所示。 然后，这可用于直接驱动 红外 二极管。

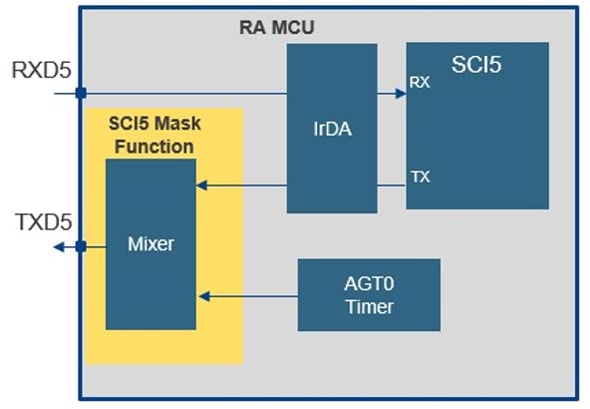

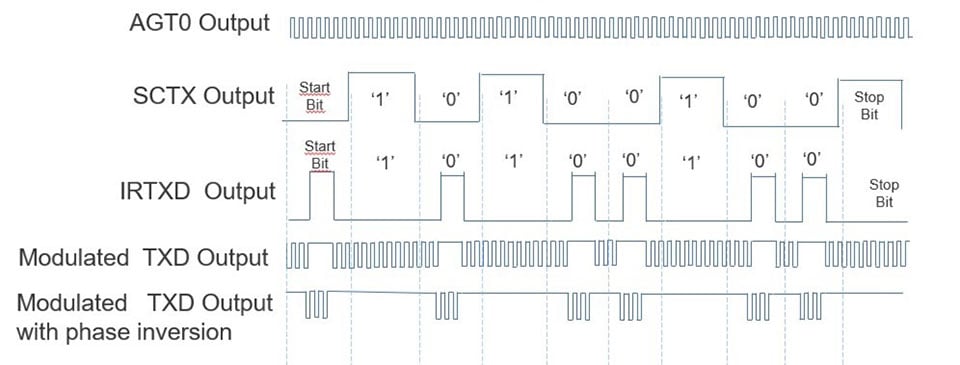

用户 还可以选择使用 RA4C1 上的 IrDA 电路输出来调制载波。 您可以选择输出直接调制输出或使用反相输出，如下图所示。
这个简单的电路使用户更容易 生成通过红外接口发送信息所需的信号，从而减少了 PCB 上所需的额外组件，并减少了 MCU 上用于此类功能的引脚数量。
了解有关 RA4C1 的更多信息，包括有关 SCI-AGT 掩模功能作的更多详细信息，请访问我们的网站 www.renesas.com/ra4c1。
