Name: RA4C1 - 基于 80MHz Arm Cortex-M33 并支持 TrustZone、段码 LCD 控制器和高级安全功能的低功耗 MCU
Brand: Renesas Electronics Corporation
SKU: RA4C1 - 基于 80MHz Arm Cortex-M33 并支持 TrustZone、段码 LCD 控制器和高级安全功能的低功耗 MCU
Price: 5.41863 USD
Availability: InStock

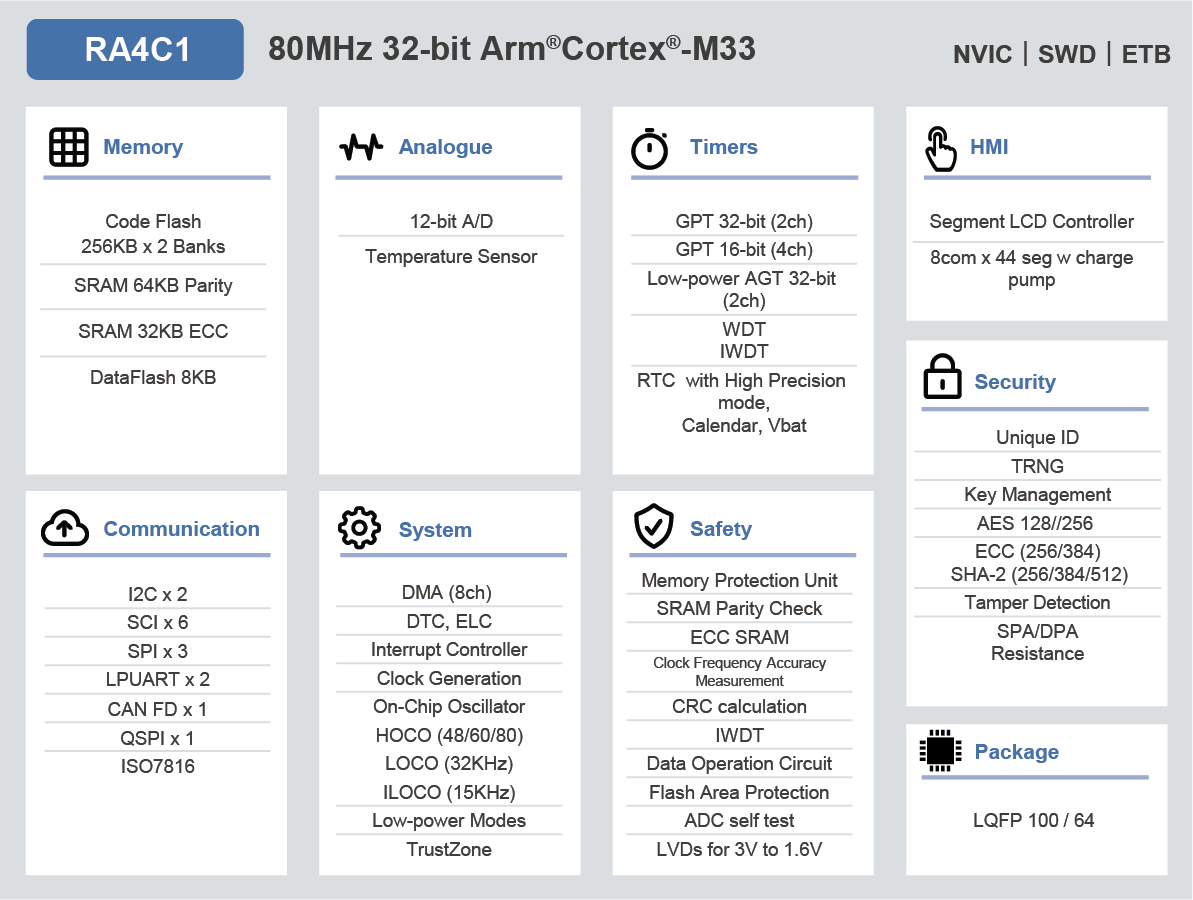

特性

支持 TrustZone 的 80MHz Arm Cortex-M33
支持 BGO 的 512KB 双区块闪存
支持 64KB 奇偶校验和 32KB ECC 的 96KB SRAM
8KB 数据闪存
168µA/MHz 工作电流、1.73µA 待机电流
3.5µS 内快速唤醒（从 MOCO）
6 个 SCI 多功能串口（UART、简单 SPI、简单 I²C）、SSI
2 个支持 32kHz 的低功耗 UART 接口
2 个 I²C 多主接口
3 个 SPI 接口
CAN FD
支持 XIP 的四线 SPI
32 位和 16 位定时器，32 位超低功耗定时器
2 x 看门狗定时器
高精度实时时钟 (RTC)
12 位 ADC
精度为 1% 的温度传感器
8 x 44 段码 LCD 驱动器
高级安全引擎支持：TRNG、唯一 ID、AES、ECC、SHA

查找RA Arm Cortex-M MCU的其他产品

Incorporate Advanced Security and Longer Battery Life with RA4C1 MCU

描述

瑞萨电子 RA4C1 32 位 MCU 组搭载低功耗、支持 TrustZone^® 的 Arm^® Cortex^®-M33 (CM33) 内核，提供低电压运行、低功耗和高性能的理想平衡。 RA4C1 的工作电压低至 1.6V，待机电流低至 1.73µA，并支持多种低功耗功能，用户能够根据应用要求来动态优化功耗/性能。

RA4C1 集成了先进的安全引擎，可隔离 CPU 或调试器的不当访问，并提供 128 位唯一 ID、安全密钥管理，以及 AES、ECC 和 SHA 算法加速。此安全功能可确保数据免受网络攻击，并符合最新的法律规定。

RA4C1 MCU 支持多种低功耗功能，例如，段码式 LCD 显示驱动、带高精度模式的 RTC、ADC 和定时器，以及 CAN FD、I²C、SPI 和低功耗 UART 等集成通信接口。凭借所有这些内置功能，RA4C1 MCU 成为电表、燃气表和水表等计量应用，以及许多工业自动化、家用电器、智能家居、消费类和楼宇/家庭自动化应用的理想之选。

RA4C1 采用 64 或 100 引脚 LQFP 封装，支持 -40 至 105°C 的工作温度。 RA4C1 MCU 提供瑞萨电子灵活软件包 (FSP) 和一整套软硬件开发工具的全面支持。

产品参数

属性	值
Main CPU	Arm Cortex-M33
Program Memory (KB)	256, 512
RAM (KB)	96
Carrier Type	Full Carton (Tray), Full Tray (Tray)
Supply Voltage (V)	1.6 - 3.6
I/O Ports	49, 83
DRAM I/F	No
Temp. Range (°C)	Ta = -40 to +105
Operating Freq (Max) (MHz)	80
Ethernet speed	No
EtherCat (ch) (#)	0
USB FS (host ch/device ch)	( 0 / 0 )
USB HS (host ch/device ch)	( 0 / 0 )
USB SS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	8
SPI (ch)	3
I2C (#)	2
CAN (ch)	0
CAN-FD (ch)	1
Wireless	No
SDHI (ch)	0
High Resolution Output Timer	No
PWM Output (pin#)	12
32-Bit Timer (ch)	4
16-Bit Timer (ch) (#)	4
Standby operable timer	Yes
Asynchronous General Purpose Timer / Interval Timer (ch)	2
16-Bit A/D Converter (ch)	0
14-Bit A/D Converter (ch)	0
12-Bit A/D Converter (ch)	12, 16
24-Bit Sigma-Delta A/D Converter (ch)	0
12-Bit D/A Converter (ch)	0
8-Bit D/A Converter (ch)	0
Capacitive Touch Sensing Unit (ch)	0
Image Codec	No
Segment LCD Controller	Yes
Security & Encryption	Unique ID, TRNG, AES, ECC, SHA

封装选项

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
LQFP	10 x 10 x 1.7	64	0.5
LQFP	14 x 14 x 1.7	100	0.5

产品对比

	RA4C1	RA4L1
Supply Voltage	1.6 - 3.6	1.6 - 3.6
Temp. Range (°C)	Ta = -40 to +105	Ta = -40 to +105, Ta = -40 to +125
Pkg. Type	LQFP	BGA, LQFP, QFN
Segment LCD Controller	Yes	Yes
CAN-FD (ch)	1	1
I2C (#)	2	1
SPI (ch)	3	1

应用方框图

	双指针仪表双指针仪表可以实时显示两个数值，实现快速直观的模拟监测。
	智能单相电表灵活的电能计量系统，支持有线和无线通信、篡改检测和隔离功能。
	工业电子阀门控制器工业电子阀提供精确、符合 SIL2 标准的控制。

其他应用

智能仪表：电表、燃气表、水表、流量计
电器：小型电器、家电
智能家居和楼宇自动化：门禁系统、内部通话系统、恒温器、安全面板、警报传感器、智能锁、语音识别
办公自动化：资产管理、打印机显示器、二维码读取器、指纹扫描器
医疗保健：心率监测仪、血糖仪、血氧仪、血压监护仪、成像设备
人工智能语音识别应用
