知识蒸馏如何将 AI 引入工业边缘设备

图像
Author photo of Robert Schreiber, Analog Product Marketing Director.
Robert Schreiber
模拟产品市场营销总监
发表时间:2026年10月14日

工业边缘 AI 系统通常需要在数据采集现场,根据温度、振动或压力等模拟传感器输入快速做出决策。 然而,传感器、电机控制器以及其他位于网络边缘的小型设备等众多终端,无法支持大型 AI 模型、高带宽数据传输或以处理器为中心的响应回路。

知识蒸馏通过一种实用的部署方法解决了这一问题:在开发阶段训练计算量较大的“教师模型”,将其行为简化(即蒸馏)为精简的规则或决策函数,再在本地“学生”设备中实现这些函数。 随后,可将蒸馏后的 AI 行为映射到传感器信号路径中的可配置混合信号硬件,并在其中实现。

图像

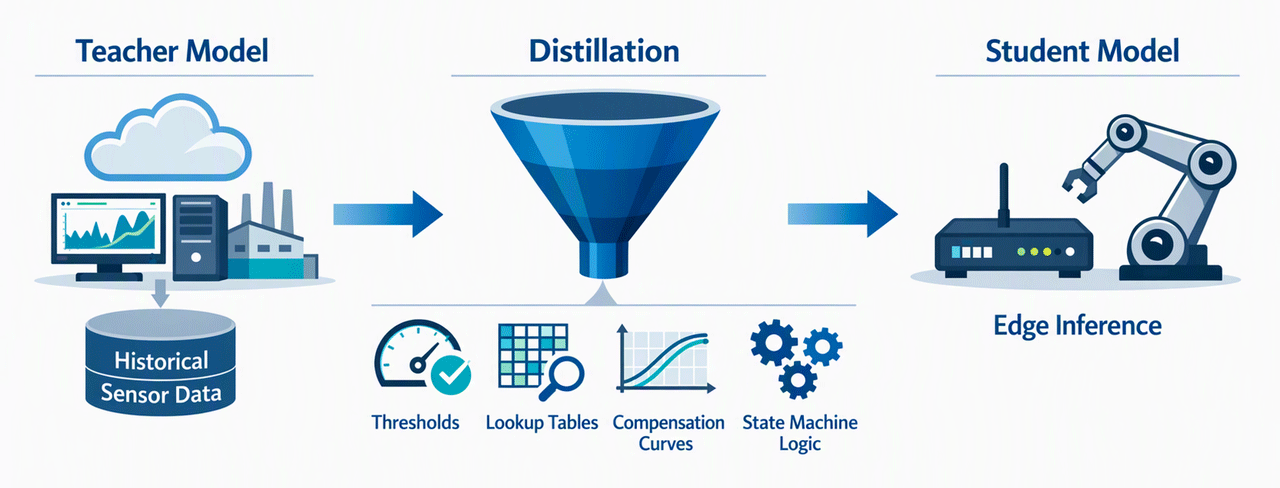

Graphic showing how knowledge distillation converts learning from a high-compute teacher mosdel into compact implementation rules that can run locally in a student device at the indutrial edge.

图 1: 知识蒸馏将高算力教师模型所学到的内容,转化为可在工业边缘的学生设备本地运行的精简实现规则。

图 1 展示了教师-学生工作流程:教师模型从开发数据中学习,知识蒸馏将学习成果转化为精简规则,再由学生设备在工业边缘端本地应用这些规则。

AI 中的教师-学生模型

在教师-学生架构中,教师模型用于在开发阶段从实测系统数据中提取决策行为。 典型输入可包括传感器历史数据、工作条件、校准数据、环境变化、故障特征和已知结果。 教师模型的输出不一定直接部署,而是用于推导出可在边缘终端中实现的决策逻辑。

学生设备在已部署的系统中实现蒸馏后的行为;根据具体应用场景,这些行为可表现为校准后的阈值、增益或偏移校正、查找表、线性化曲线、时序窗口、状态机转换、事件计数器、表决逻辑或控制输出规则。

学生设备的功能要求

用于工业边缘 AI 的学生设备必须直接与真实世界的模拟信号连接,并在规定的延迟范围内执行蒸馏后的行为。 在信号链层面,需要具备精确采集、信号调理、转换、本地校正、事件有效性判定和确定性输出控制能力。

关键实现功能可能包括可编程增益、滤波、平均处理、传感器线性化、查找表校正、算术运算、阈值比较、迟滞、计数器、定时器、状态逻辑、故障输出和通过主机接口上报信息。 借助上述功能,可在测量点附近执行蒸馏后的行为,而不是完全在系统固件中执行。

因此,学生设备更适合被视为在本地实现所学行为的功能模块,而不仅仅是传感器、ADC 或处理器。 其价值取决于测量、校正、决策和响应回路中,有多少环节能够在本地以可预测的方式执行。

图像

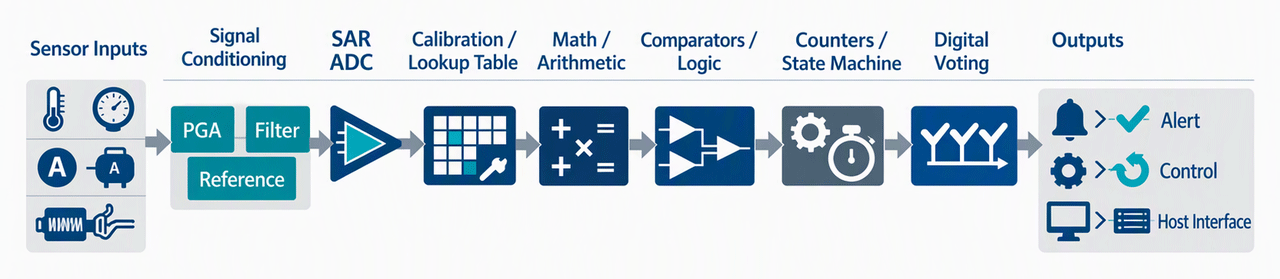

Graphic showing how a practical student device must sense, condition, convert, interpret, and act locally.

图 2: 一个实用的学生设备必须能够在本地完成感测、调理、转换、解读和动作执行。

工业应用示例:预测性监控

在预测性监控场景中,教师模型可分析从电机、泵、执行器或过程传感器采集的温度、压力、振动、电流、占空比和运行历史数据。 蒸馏后的结果可以实现为一组终端规则,例如随温度变化的增益调整、非线性传感器校正、双阈值故障判定、定时事件验证或随负载变化的阈值自适应调整。

在本地实现这些规则,有助于减少将原始数据流传输到主机处理器或云服务以进行每次决策的需求。 终端可在传感器接口处判定事件有效性,产生本地中断或控制输出,并仅向上游转发相关的状态、故障或测量数据。

图像

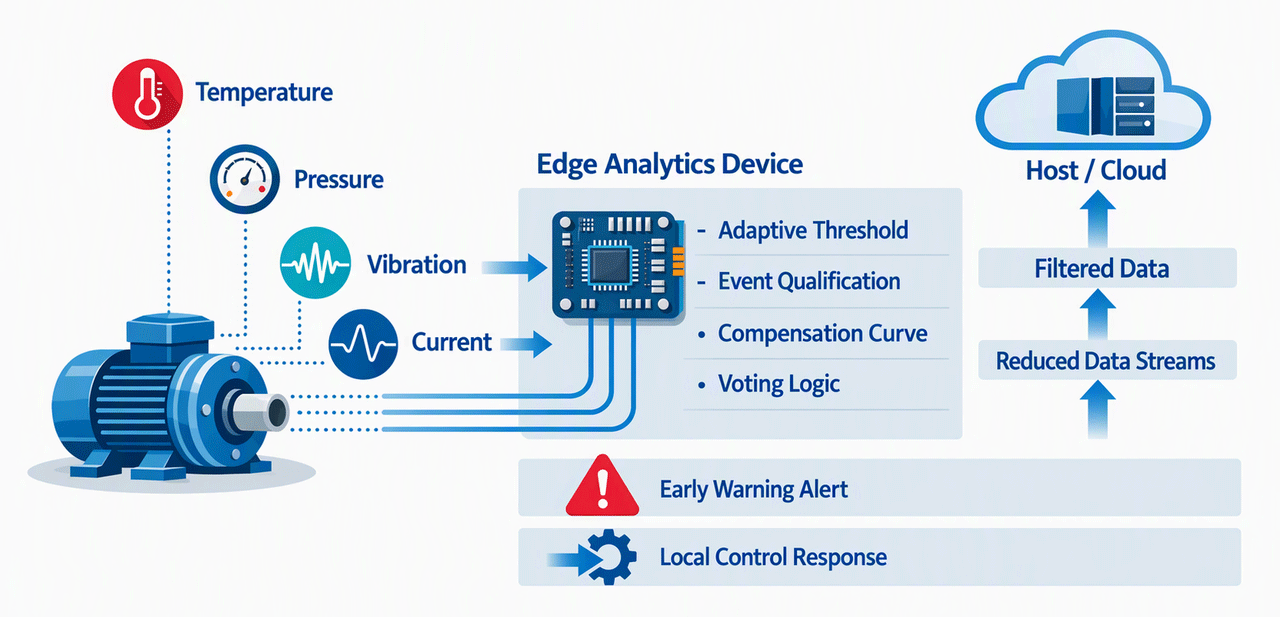

Graphic showing how distilled rules enable local predictive monitoring, early warning, and reduced data movement to the host or cloud.

图 3: 蒸馏后的规则可实现本地预测性监控和早期预警,并减少向主机或云端传输的数据量。

实现方案权衡:以 MCU 为中心的架构与可配置 ADC 架构

实际的实现方案必须在整个信号链中合理分配模拟采集、校正、决策逻辑、时序和故障响应功能。 独立 ADC 可将输入信号数字化,但补偿曲线、自适应阈值、事件有效性判定、表决逻辑和本地控制必须通过外部电路或固件实现。

MCU 可以执行决策逻辑,但通常需要在转换前通过外部电路实现模拟前端功能。 传感器激励、增益缩放、输入滤波、精密转换、基准生成、保护和比较器功能,可能会增加元件数量、固件依赖、时序变化和验证工作量。

集成 ADC 的 MCU 可减少封装数量,但 ADC 路径仍可能受到输入范围、基准精度、分辨率、采样序列和模拟前端灵活性的限制。 校正、时序窗口检测、事件确认、表决逻辑和输出控制仍主要由固件管理。

集成了混合信号资源的可配置 ADC 可将更多实现功能移入测量路径。 本地校正、阈值判定、迟滞、时序、表决逻辑和输出控制均可实现为硬件配置行为,从而减轻处理器负载,减少外部元件,缩短响应延迟,并缩小固件验证范围。

操作集成 ADC 的 MCU具备功能集成的可配置 ADC
阈值
响应
对信号进行采样,并在固件中比较数值。 响应时序取决于 ADC 采样序列、CPU 可用性、中断延迟和软件执行情况。将比较、迟滞、数字有效性判定和输出动作直接置于测量路径中,实现更快且更具确定性的响应。
传感器
校正
转换完成后,处理器使用基于固件的查找表、增益校正、线性化和温度补偿。转换完成后、结果传递给处理器之前,立即执行校正、查找表行为、数学运算或补偿。
事件
时序
依靠固件定时器、中断和 CPU 状态跟踪,判断某个条件是否持续存在或在时间窗口内出现。使用本地计数器、定时器和可配置逻辑判定事件有效性,无需唤醒或中断处理器,也不会增加处理器负载。
故障
处理
固有的系统延迟会使保护动作滞后;除非额外增加独立的硬件监控,否则当 MCU 处于忙碌、休眠、复位或执行其他任务的状态时,延迟还可能进一步增加。可在硬件逻辑确认条件后,触发本地故障输出或控制输出,减少对 MCU 固件的依赖,并改善自主保护和运行能力。
系统
集成
在物理层面集成 ADC 和 CPU,但测量结果解读、决策和控制响应仍主要由固件驱动。将转换、校正、时序、决策逻辑和本地控制直接集成到传感器测量路径中。

选择架构时,不仅应考虑在何处将传感器的模拟信号转换为数字数据,还应考虑系统在何处净化信号、检查信号有效性并做出响应。 对于蒸馏后的边缘 AI 行为,将这些功能部署在更靠近传感器的位置,有助于降低成本,同时缩短延迟、提高确定性、降低功耗并增强系统稳健性。

AnalogPAK™:可配置的学生设备实现方案

AnalogPAK 为蒸馏后的学生设备行为提供了一条可配置的混合信号实现路径。 通过集成采集、调理、转换、校正、决策逻辑、时序和本地控制,AnalogPAK 有助于减少需要在分立模拟电路和 MCU 固件之间划分的功能数量。

相关 AnalogPAK 资源可能包括 SAR ADC 转换、可编程增益、DAC、比较器、电压基准源、存储表、算术运算资源、计数器、定时器、查找表、数字逻辑和串行接口。 上述资源支持常见的蒸馏行为功能,例如补偿测量、非线性传输特性校正、自适应阈值、事件时间窗口有效性判定、自主故障输出和精简的主机信息上报。

在此实现模型中,教师模型在开发阶段定义所需的决策行为,AnalogPAK 则将蒸馏结果实现为可配置硬件。 由此,终端无需部署完整的神经网络模型,也无需主机处理器持续参与,即可执行选定的 AI 衍生行为。

主要设计优势在于实现效率,即减少外部元件、降低固件复杂度、降低处理器利用率、加快本地响应,并缩小时序要求严格的保护和监控功能的验证范围。

设计示例:本地电机状态监控

以电机驱动终端为例,该终端通过监测绕组温度和相电流行为,检测异常负载或早期故障状况。 在开发阶段,教师模型会分析在不同负载、环境温度、占空比及已知故障情况下记录的传感器数据,确定适用于终端的校正、有效性判定和响应实用规则。

在已部署的系统中,AnalogPAK 可采集传感器输入值,进行增益或偏移校正,通过查找表实现温度补偿,将校正后的数值与自适应阈值进行比较,并利用本地计数器或定时器判定结果有效性。 确认满足条件后,可生成故障输出值、中断主机 MCU,或通过串行接口更新状态寄存器。

此种实现方案将对时间要求严格的测量和保护行为保留在传感器附近,同时由 MCU 管理更高层级的诊断、通信和系统策略。 由此形成一种实用的学生设备功能划分方案:AnalogPAK 执行蒸馏后的本地行为,主机处理器负责监督管理功能。

通过蒸馏手段打造更智能的终端

对于工业边缘 AI 终端,目标往往不是要在本地运行最大的模型,而是在传感器附近实现最有用的蒸馏行为。 知识蒸馏提供了一种实用方法,可将 AI 衍生的行为转化为可在紧凑终端硬件中执行的校正、阈值判断、时序、状态逻辑和控制输出规则。

AnalogPAK 通过在可配置混合信号硬件中集成采集、调理、转换、校正、有效性判定和本地响应,支持这一实现模型。 通过这种方式的功能划分,将确定性行为保持在传感器附近,同时减少数据传输、减轻固件负担、降低处理器利用率、减少外部电路并缩小验证范围。
