已发布: 2023年2月16日

传统上,制造工厂中有许多模拟传感器和执行器,由于电机等多个旋转设备、存在复杂的布线等,维护困难且传输质量差。
为了建立从工业网络到端点现场总线应用的工业4.0,具有IO-Link的特定传感器和执行器具有以下优势:

  1. 从单个 IO-Link 主站到多个 IO-Link 从站的系统诊断
  2. 从模拟到数字传感器信号节点,具有更好的抗扰度
  3. 双向通信符合IEC 61131-9国际标准
  4. 强大的点对点通信,最大 20m 无衰减
  5. IODD(IO设备描述)文件使用户能够轻松地实时监视和控制操作。

在之前的博客中,我們介紹了IO-Link溫度感測器解決方案,而這次,我們將介紹包含TMG IO-Link評估协议库文件的RA2E1 IO-Link壓力解決方案。 客戶可以輕鬆獲取該庫,而無需申請許可證進行評估和實施到演示中。

  • 系統配置功能
    • RA2E1IO-Link 线驱动程序 (PHY) 通過 SPI 傳輸感測資料和系統狀態
    • IO-Link 從站和 IO-Link 主站定期或每個事件進行通信
    • 通過IO-Link GUI工具,用戶可以監控IO-Link通信的結果,並將配置值更新到IO-Link設備。
图像

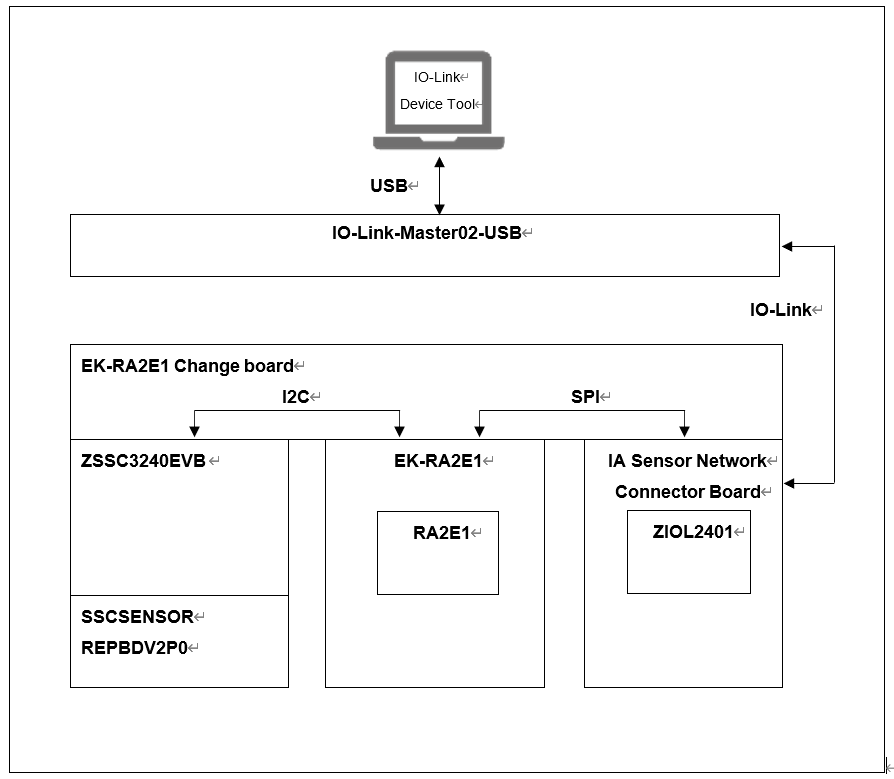

系統配置
  • 解決方案 主要特點
    • 節省系統尺寸:RA2E1 支援晶片級封裝 (CSP),減小 PCB 尺寸以適應高密度系統
    • 易於感應:瑞薩電子的 ZSSC3240 (感測器信號調理器)和ZIOL2401 IO-Link PHY通過專用GUI工具實現輕鬆的模擬開發
    • 節省時間:範例代碼和評估堆疊節省了設置評估環境的時間。

此外,瑞薩電子還可以為IO-Link線路驅動器提供可擴展的產品陣容,以滿足您的需求,包括與微控制器的通信介面、保護功能、LDO和封裝尺寸。

為了實現IO-Link智慧製造的數字化轉型,瑞薩電子願意與我們可靠的合作夥伴一起為客戶提供支援,提供市場信任的綜合解決方案。有關我們的IO-Link設備应用工業乙太網和現場總線工廠自動化的更多資訊,請參閱以下內容。

图像

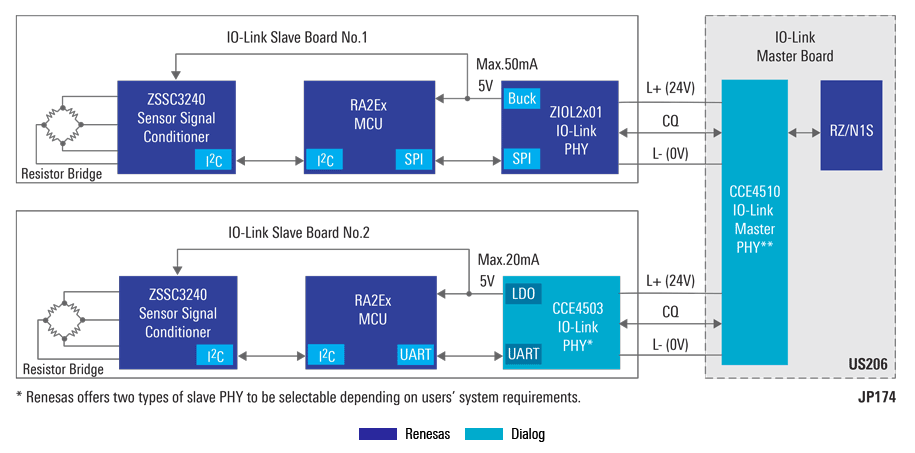

IO-Link Slave Sensor Solution
IO-Link 从属传感器解决方案



图像

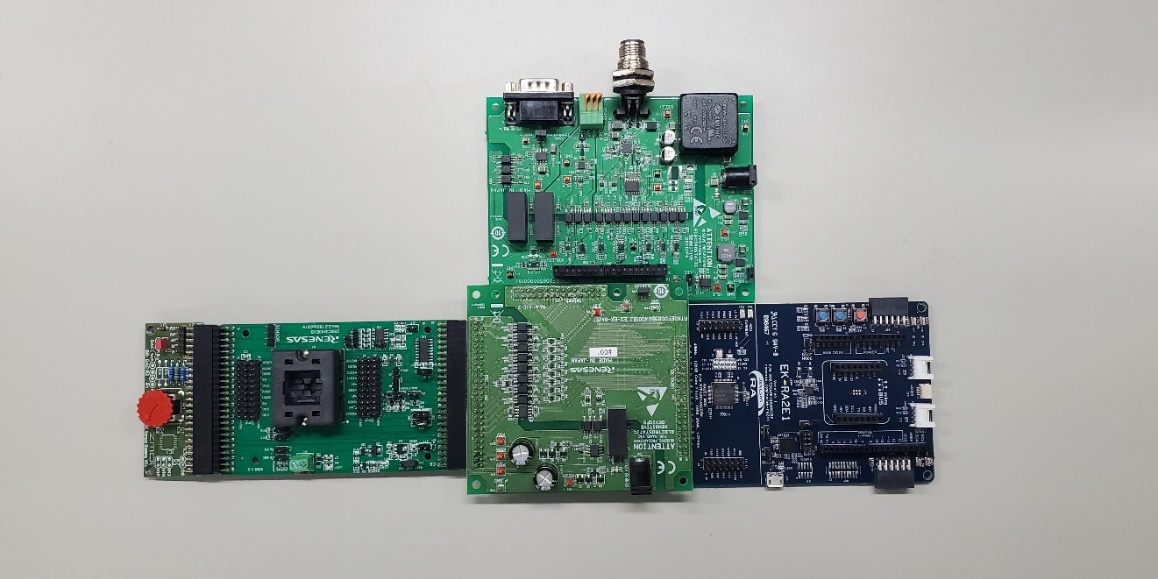

RA2E1 IO-Link Pressure sensor Solution
RA2E1 IO-Link 壓力解決方案
