RA2E1 IO-Link 压力传感器解决方案演示套件

RA2E1-IO-LINK-PRESSURE-SENSOR

有效
立即订购

我们提供通过32位MCU RA2E1和 ZSSC3240套件（传感器信号调节器）实现压力测量、信号处理和IO-Link通信的解决方案，搭载Arm Cortex-M23内核@48MHz，支持超小型和低功耗环境。

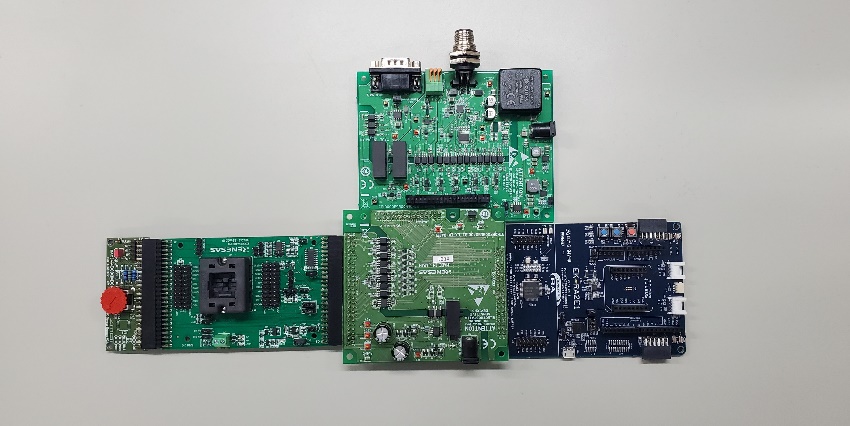

Evaluation Kit for RA2E1 and ZSSC3240 with Network board

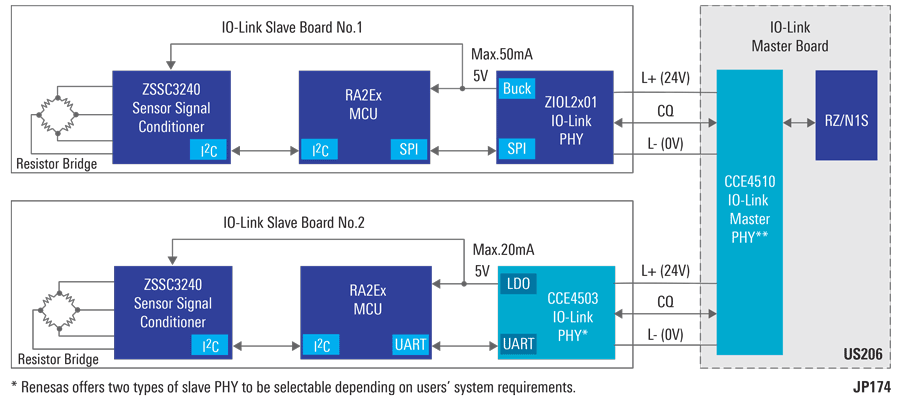

RA2E1 IO-Link Pressure Sensor Solution Block Diagram
Process Data by GUI Interface (1)
Process Data by GUI Interface (2)
Evaluation Kit for RA2E1 and ZSSC3240 with Network board
RA2E1 IO-Link Pressure Sensor Solution Block Diagram
Process Data by GUI Interface (1)
Process Data by GUI Interface (2)
  • 32位MCU RA2E1板搭载Arm Cortex-M23内核@48MHz ，支持超小型和低功耗环境，有助于降低BOM成本和实现系统小型化。
  • ZSSC3240可以实现传感器校正等高精度模拟设置，最大A/D转换器分辨率为24位 。
  • 可以通过主设备使用个人计算机上的IO-Link工具检查设备信息、监视测量结果和设置参数，配备依据测量值控制LED点亮/熄灭的演示系统。用户可随意尝试双向通信，这是IO-Link的优点之一。
  • 使用TMG公司的IO-Link堆栈库，用户可将其应用于评估。
  • 此外，我们还提供传感器信号绝缘用光电耦合器、电源IC和IO-Link PHY等高品质外围部件。
IO-Link Sensors Block Diagram
IO-Link 传感器
该系统可通过 IO-Link 通信实现智能传感器控制。
类型 文档标题 日期
传单
RA2E1 IO-Link Pressure Sensor Solution
PDF 239 KB 日本語
应用说明
RA2E1 Group Examples of IO-Link Industrial Sensor Solutions
PDF 9.38 MB 日本語
AI 生成的摘要: The document explains how to implement IO-Link communication using RA2E1 microcontroller and related hardware such as the EK-RA2E1 board, IA Sensor Network Connector Board, and ZSSC3240 Evaluation Board. It details the system configuration involving IO-Link master and device components, software tools including the IO-Link Device Tool V5.1, and the development environment. The content covers hardware setup, communication protocols, sample application flow, project execution, and device parameter management. It also includes instructions for modifying ZSSC settings and using USB-serial conversion for communication.
相关文件：
2 项目

样例程序
类型
文档标题
日期
示例代码
RA2E1 Group Examples of IO-Link Industrial Sensor Solutions
登录后下载 ZIP 10.32 MB 日本語
相关文件：
1 项目

开发板与套件

EK-RA2E1 Board
评估
EK-RA2E1 有效

RA2E1 MCU 群组评估套件

EK-RA2E1 评估套件可通过通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA2E1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

入门

运行快速入门示例项目

  1. EK-RA2E1 板具有预先编程过的快速入门示例项目（EK-RA2E1 示例项目包中提供源代码）。
  2. 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA2E1 板。 白色电源 LED 指示灯将会亮起... 阅读详情
推荐文档：
EK-RA2E1 – Quick Start Guide
EK-RA2E1 v1 – User's Manual
EK-RA2E1 v1 - Design Package
立即订购
ZSSC3240 - Evaluation Kit
评估
ZSSC3240KIT 有效

Sensor Signal Conditioner IC Evaluation Kit

The ZSSC3240KIT Evaluation Kit provides the hardware needed for the configuration, calibration, and evaluation of the ZSSC3240 Sensor Signal Conditioner (SSC) IC. The user's PC can communicate with the ZSSC3240 IC socketed on the ZSSC3240 SSC Evaluation Board via the SSC Communication Board... 阅读详情

推荐文档：
ZSSC3240 Evaluation Kit User Guide
立即订购
器件号状态库存Sampleable
RA2E1-IO-LINK-PRESSURE-SENSORActive缺货N/A
