概览
描述

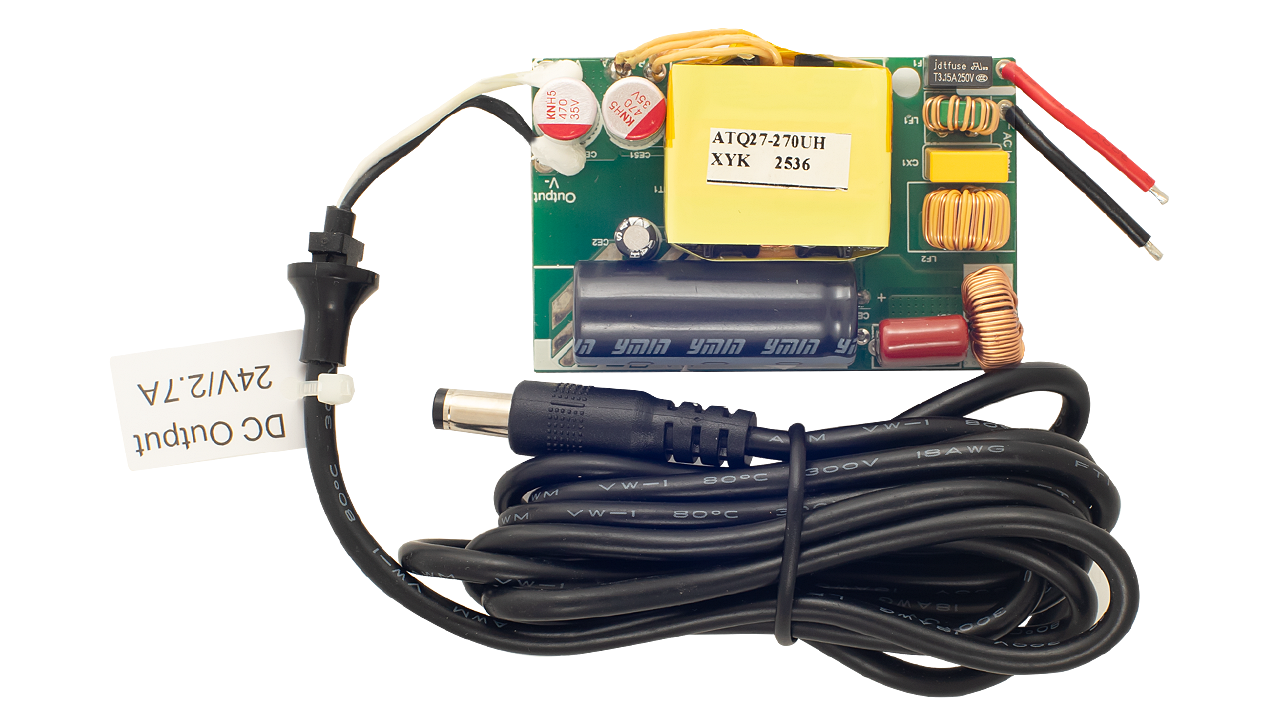

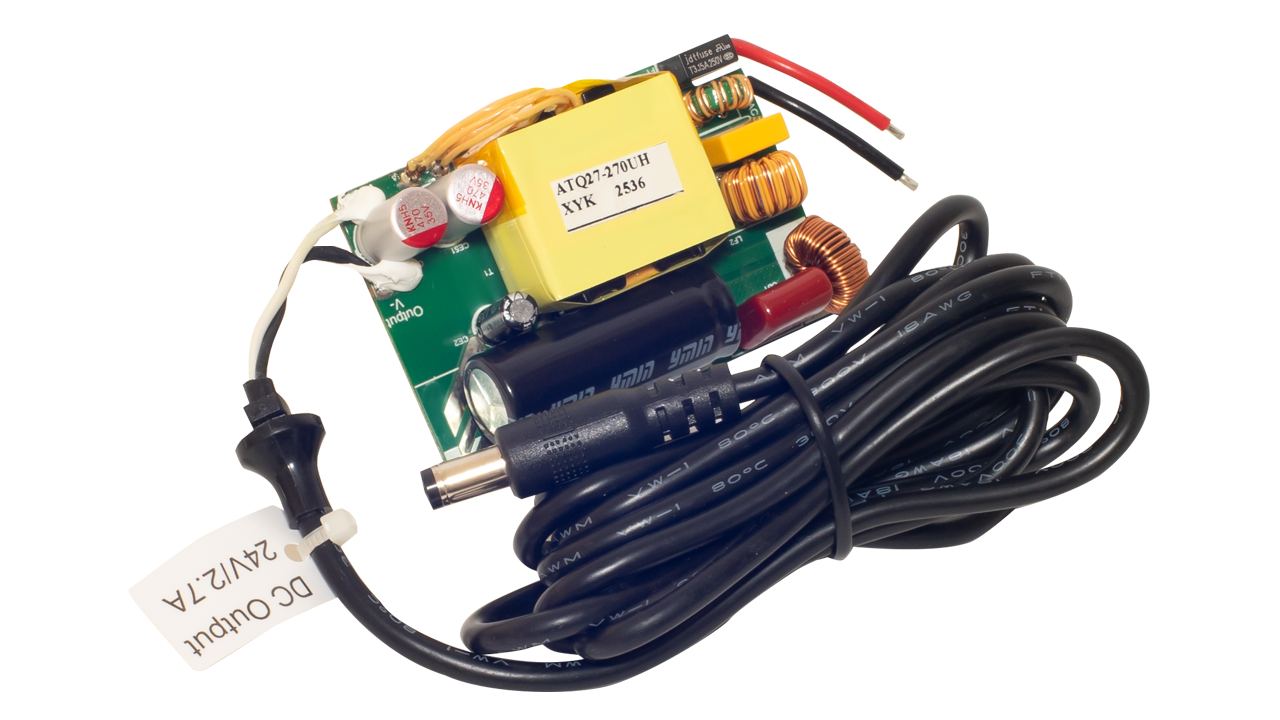

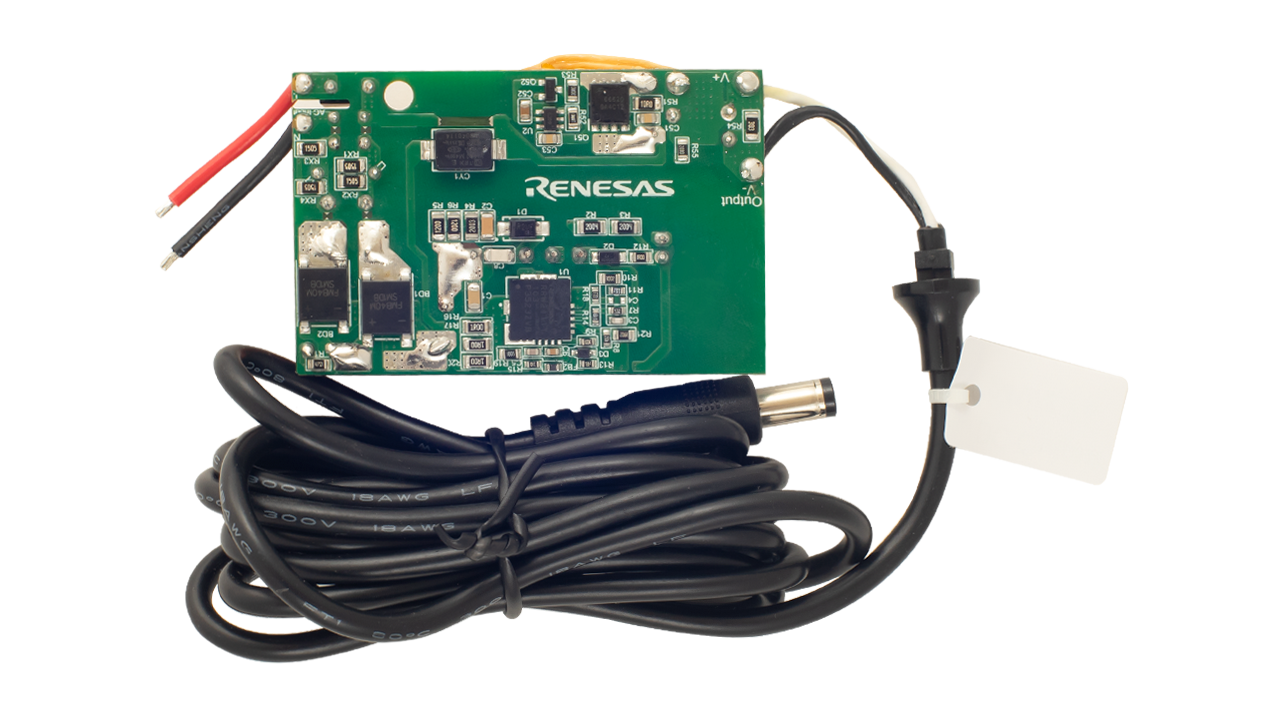

EBC10298 是一款 65W/24V 初级侧调节（PSR）GaN SiP 评估板，旨在为工业和家用电源应用展示高精度恒压调节、高效率以及无光耦工作特性。 该平台展现了 ±3% 的恒压（CV）性能、低待机功耗，以及在宽 AC 输入电压范围内的稳定工作能力。
该板搭载 RRW2111x PSR GaN SiP，其内部集成了一个 700V GaN FET 与数字 PSR 控制器，可提供业界领先的功率能力，支持高达 65W 的输出。 RRW2111x 经过优化，可与 iW673 和 iW676（带 AVP 选项）的同步整流（SR）控制器配合工作，以实现高效率（超过 94%）和稳健的动态负载行为。
特性
- 采用专利数字 PSR 控制，实现 ±3% 的电压调节精度
- 无光耦架构减少了 BOM 数量并提高了可靠性
- 符合 CoC V5 Tier 2 和 DOE Level VII 能效要求
- 在 230VAC 时效率高达 94.2%，在 115VAC 时为 93.1%（满载）
- 自适应多模式控制（MMC），实现高效率和低待机功耗
- 具备五级线缆压降补偿功能，提供灵活的输出调节能力
- 出色的 EMI 性能和低可听噪声
应用
设计和开发
软件与工具
软件下载
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 软件和工具 - 其他 |
XLSX
111 KB
AI 生成的摘要:
The RRW2111x PSR Design Tool provides a guided workflow for designing AC/DC flyback converters using the RRW21111, RRW21112, and RRW21115 SiP devices. It enables engineers to enter system specifications, define output profiles, size the transformer, set OCP levels, and verify magnetic, current, and stress parameters. The tool streamlines PSR flyback design by integrating device limits, transformer calculations, and protection settings into a single, easy‑to‑use worksheet.
|
|
1 项目
|
||
产品选项
| 器件号 | 状态 | 库存 | Sampleable | Pb (Lead) Free | ECCN (US) | HTS (US) |
|---|---|---|---|---|---|---|
| EBC10298 | Active | 缺货 | N/A | Yes | EAR99 | 8542.39.0060 |
