概览
描述

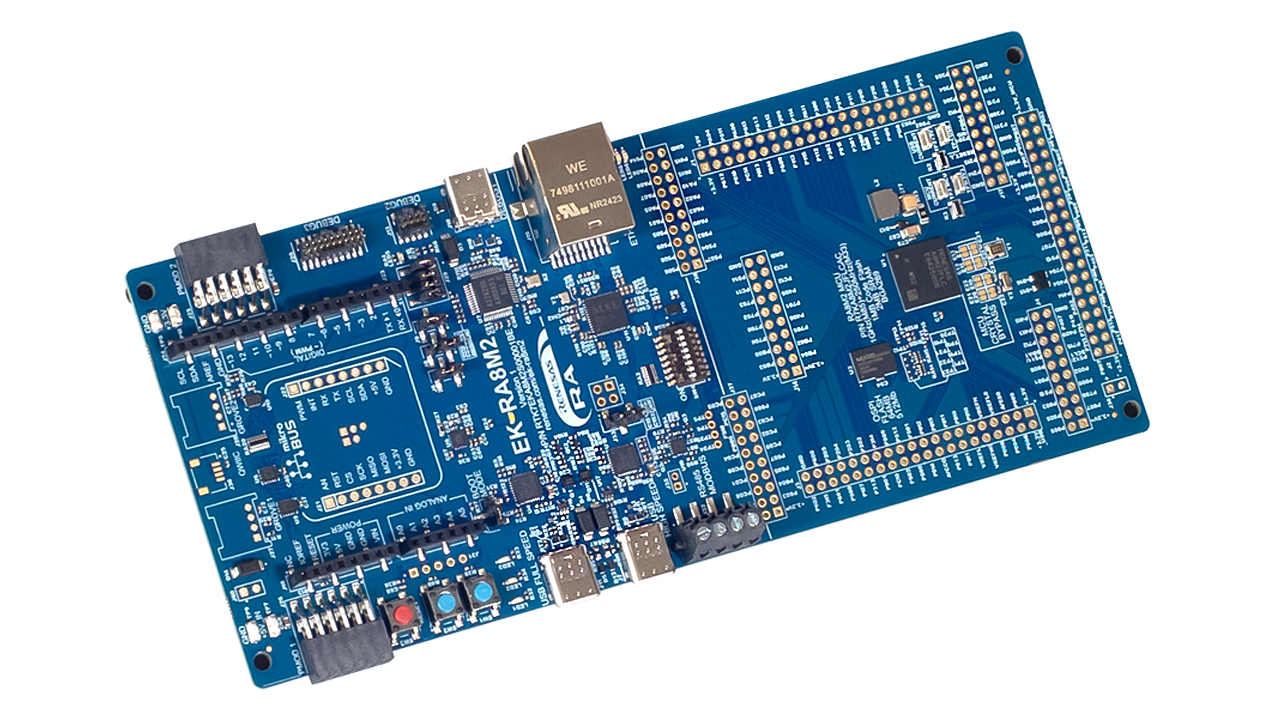

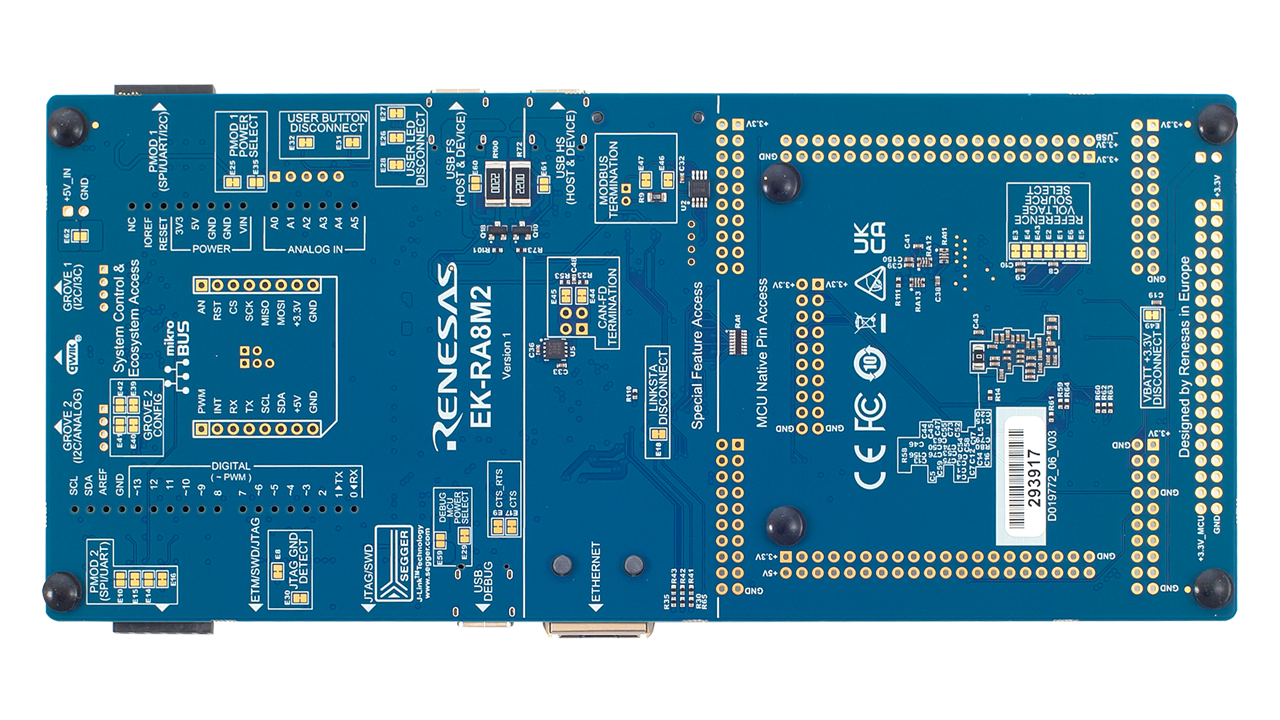

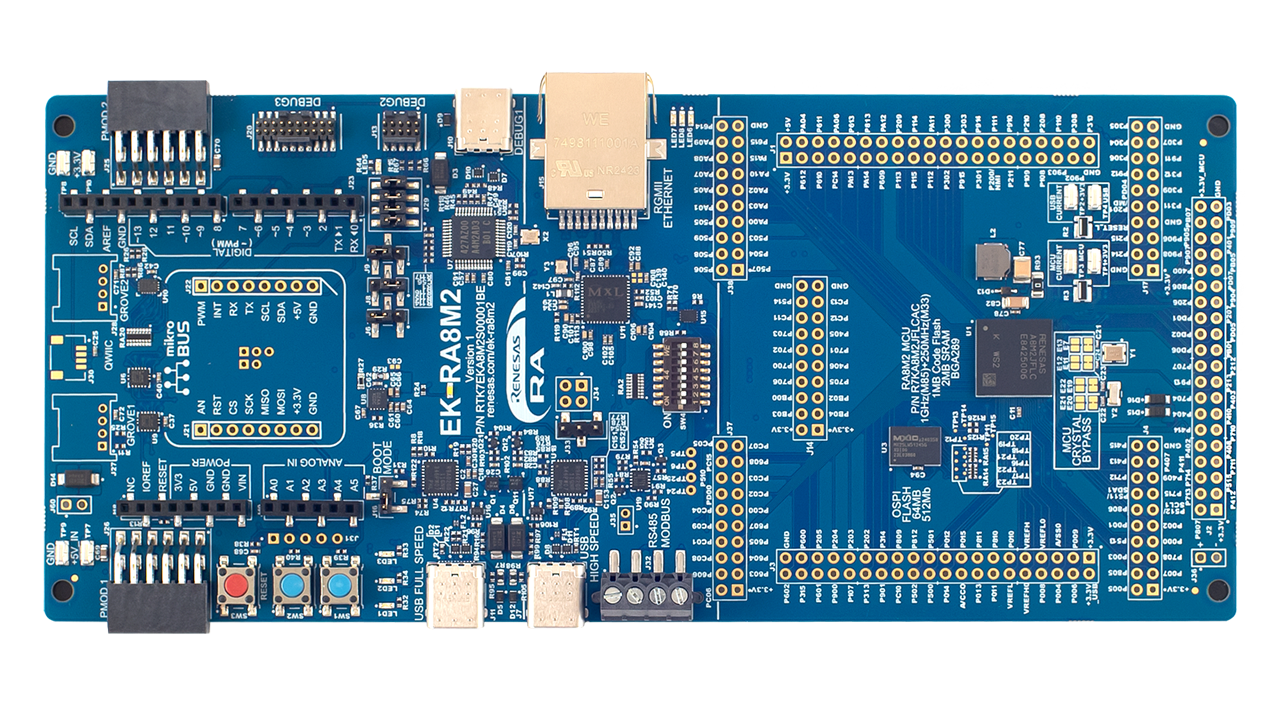

EK-RA8M2 评估套件用于评估 RA8M2 MCU 功能，并使用瑞萨电子的灵活配置软件包 （FSP） 和 e2 studio IDE 开发嵌入式系统应用程序。 用户可以利用丰富的板载功能和选择流行的生态系统附加组件来实现广泛的工业、物联网 （IoT） 和通用应用。 此外，还提供了一系列示例项目，帮助用户快速评估关键外设并加速概念验证开发。
该套件具有丰富的通信接口，如以太网、USB、RS485/MODBUS 和 CAN FD，可快速开发网络应用。 该套件预先编程了演示，以展示 RA8M2 的卓越性能，以便用户可以在开箱后立即评估 RA8M2 的功能。
特性
- MCU 原生引脚连接区
- R7KA8M2JFLCAC MCU
- 1GHz，Arm® Cortex-M85® 内核
- 250MHz，Arm Cortex-M33 内核
- 1MB MRAM、2MB ECC SRAM
- 289 引脚，BGA 封装，12mm x 12mm x 1.38mm，0.65mm 间距
- 通过 5 个 20 引脚和 3 个 40 引脚排针（未安装）进行原生引脚访问
- MCU 和 USB 电流测量点
- R7KA8M2JFLCAC MCU
- 特定功能访问区
- 以太网 （RGMII）
- USB 高速主机和设备模式
- 64MB 外部 Octo-SPI 闪存
- RS485 / MODBUS（4 针接线端子）
- CAN FD（3 针接头）
- 生态系统和系统控制访问区
- USB 全速主机和设备
- 四个 5V 输入源
- USB（调试，全速，高速）
- 外部供电
- 调试模式
- 板载 SEGGER J-Link™ 调试（SWD 和 JTAG）
- 调试输入 (ETM、SWD、SWO 和 JTAG)
- 调试输出 (SWD、SWO 和 JTAG)
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- MikroElektronika™ mikroBUS 连接器
- SparkFun® Qwiic® 连接器 *未安装
- 两个 SeeedGrove® 系统（I2C 和模拟）连接器 *未安装
- 两个 Digilent Pmod™（SPI/UART/I2C） 连接器
- Arduino™（Uno R3）连接器
- MCU 启动配置跳线
- 套件内容：EK-RA8M2 板
应用
设计和开发
视频和培训
Take the guesswork out of your innovation experience by following a systematic and methodical approach to start developing with Renesas Advanced microcontrollers kits. It allows for a structured and orderly exploration of resources that you can utilize to create smart IoT and embedded products.
证书
EK-RA8M2 满足以下认证/标准要求。 请参阅 EK-RA8M2 用户手册，了解免责声明、注意事项和有关认证的更多详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- UKCA A 级 （EMC）
- 符合台湾 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- WEEE
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
