概述

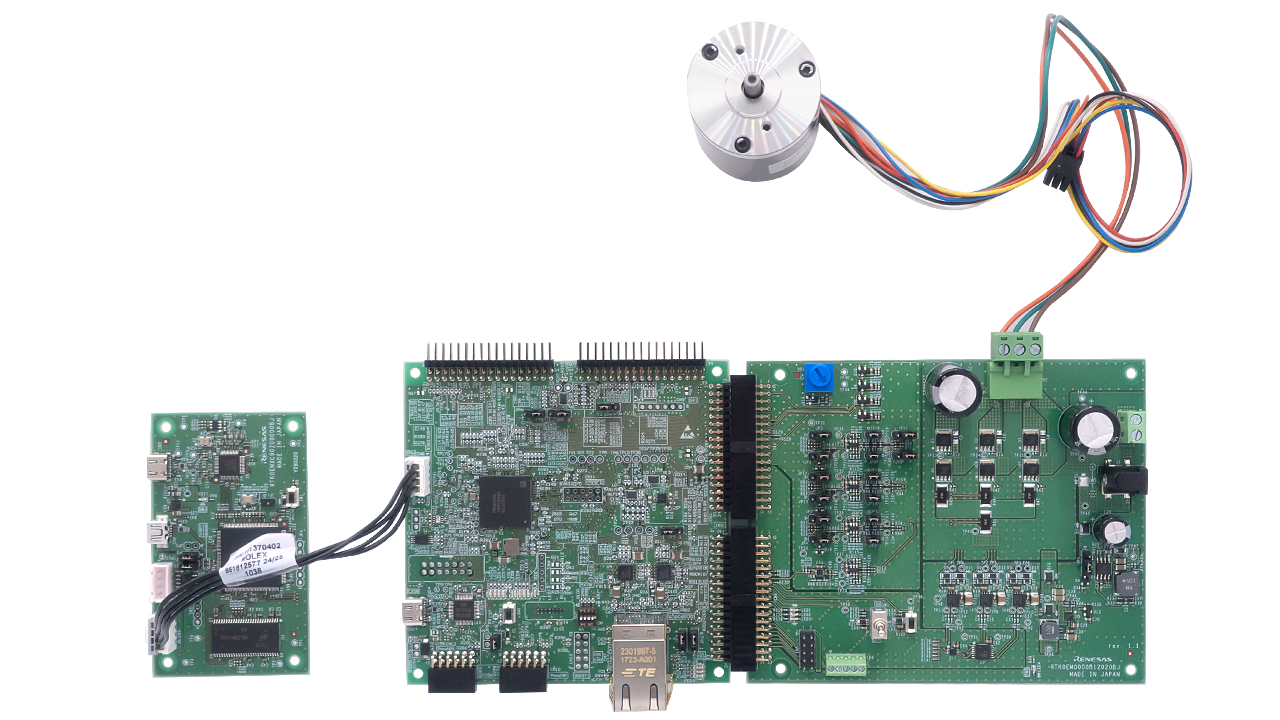

MCK-RX74M 是一款开发套件，用于轻松评估基于 RX74M 的电机控制和 EtherCAT 通信。 它包含一台永磁同步电机（无刷直流电机）、一块 RX74M CPU 板、逆变器板和通信板，可快速启动电机控制评估，适用于工业自动化和工厂自动化设备。 您可在瑞萨电子网站下载免费示例代码和 QE for Motor，顺畅地开展电机控制软件开发。
特性
- 该 CPU 板搭载 RX74M MCU，支持 EtherCAT
- 用于 3 相 BLDC 电机（额定功率 48V/10A）的变频器电路板
- 用于 RX74M 闪存编程的板载调试器
- 支持单分流/三分流方式电流检测
- 过载电流检测
- 支持电机控制开发辅助工具 Renesas Motor Workbench
- 通过将 PC 和 CPU 板进行电隔离的通信板，实现安全的电机控制评估和调试工作
- 支持霍尔传感器和编码器
试用样品与购买
Renesas Flexible Motor Control Kit for RX74M MCU Group
RTK0EMXFN0S00020BJ 有效
附加硬件
与该平台兼容的附加板卡。为实现完整功能或评估特定功能，可能需要使用其中的部分板卡。
主板
瑞萨电子 RX74M MCU 灵活电机控制 CPU 板
MCB-RX74M 有效
利用这款电机控制评估板，加速 RX74M MCU 的逆变器控制开发、电机算法评估和快速原型设计。 支持评估具有 EtherCAT 通信能力且用于工业自动化和工厂自动化场景的电机驱动设备。
扩展板
Renesas Flexible Motor Control Inverter Board – Low Voltage 48V/10A for Three-Phase BLDC/PMSM Motor
MCI-LV-1 有效
MCI-LV-1 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。 将其与兼容的 CPU 板结合使用，即刻开始电机控制评估。
