概述

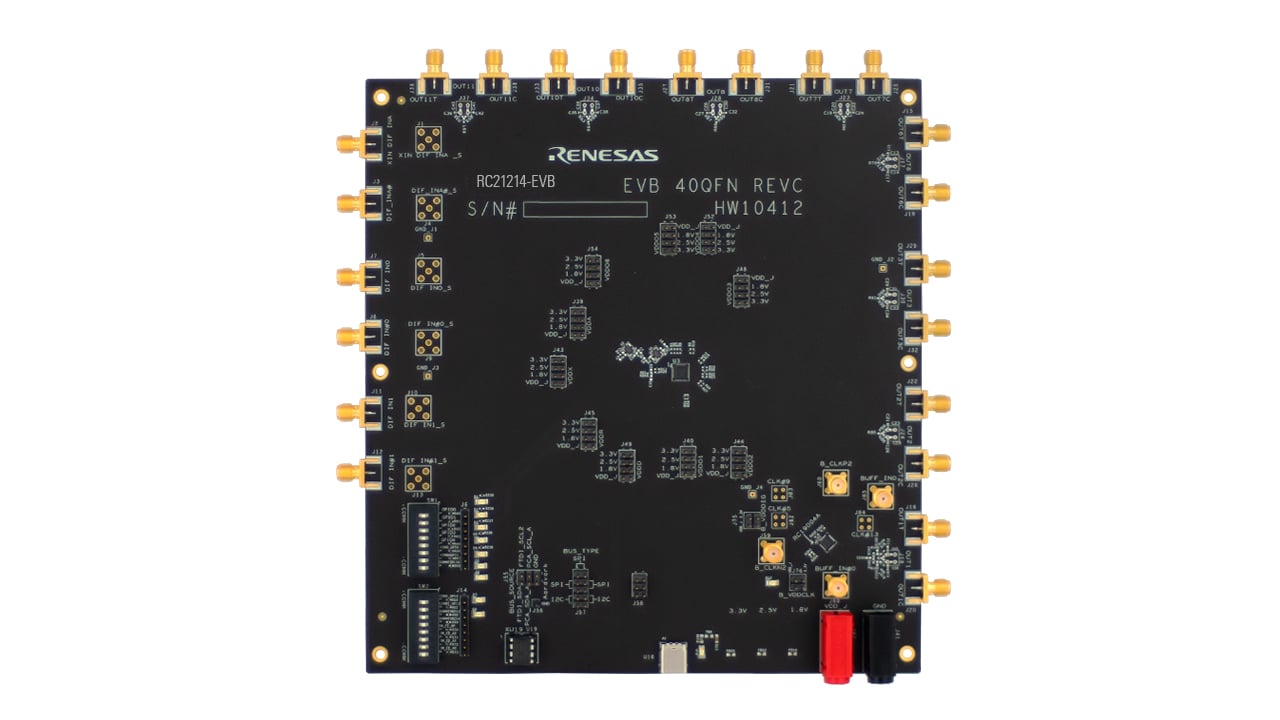

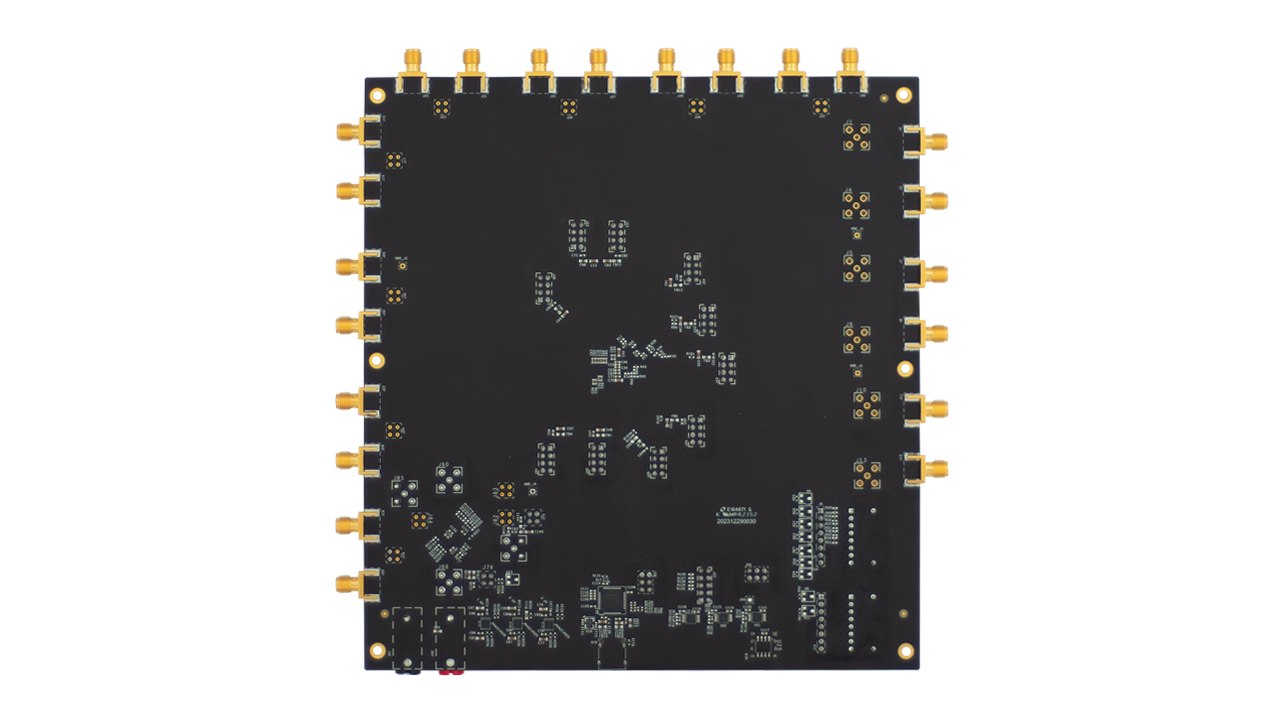

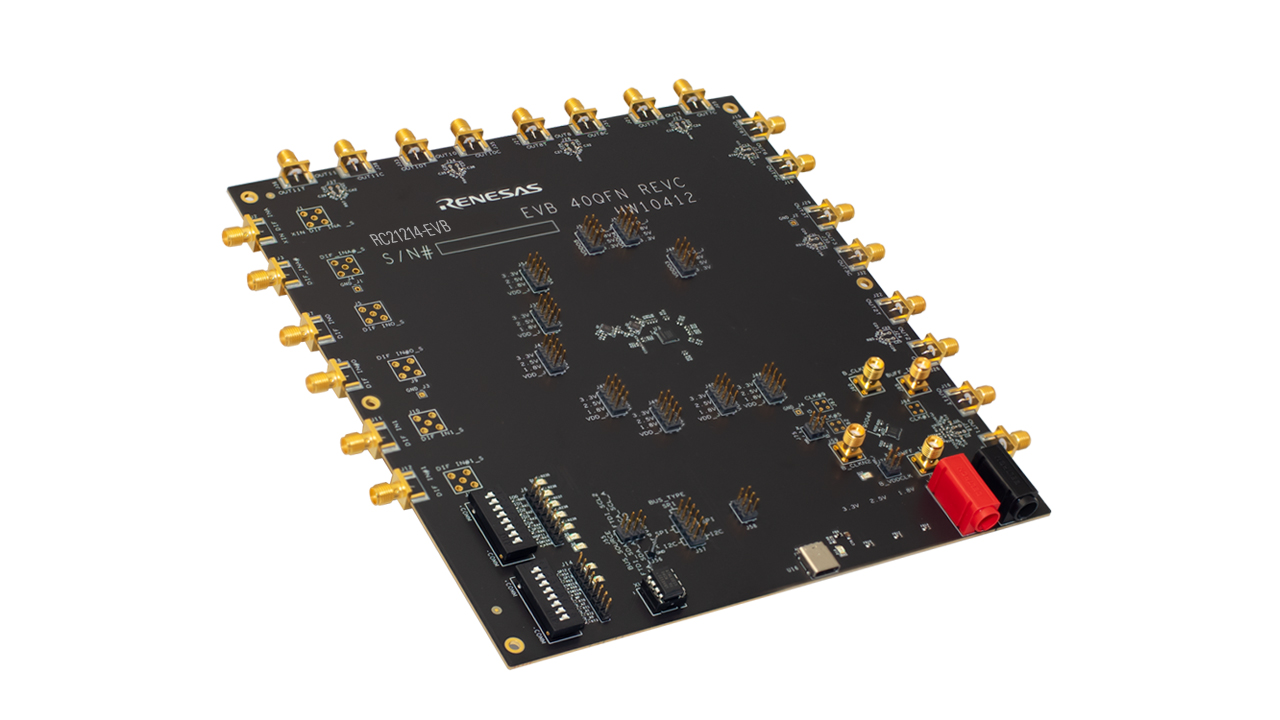

RC21214-EVB 评估板设计用于评估合成器模式下的 RC21214 时钟发生器，适用于商用汽车应用和 PCIe Gen 1-6 合规场景。
当电路板通过 USB 连接到运行瑞萨电子集成电路工具箱（RICBox™）软件的计算机时，RC21214 可以配置为各种频率，并具有一流的商业性能。 电路板可在 -40 °C 至 105 °C 的温度范围内工作，并且可在 VDD 为 3.3V 时运行。 2.5V 和 1.8V。
RC21214 支持多种功能，共有 8 对差分输出。 每对输出均可设置为 LVCMOS、LVDS 和 LP-HCSL 输出。 有七个通用输入/输出口（GPIO）和两个通用输入口（GPI），用于支持输出使能、配置选择和状态输出。 电压电平可通过跳线设置。 该 RC21214 符合 ISO 9001 和 AEC-Q100 标准，支持生产件批准程序（PPAP）。
特性
- 通过 SMA 支持外接无源晶振或有源晶振（REFIN）
- 自动检测外接时钟输入源
- 具有支持高阻（Hi-Z）输出探头的测试点
- 通过USB供电的板卡可以通过跳线设置系统工作于 3.3V/2.5V/1.8V
- 板载 I2C 和串行外设接口（SPI）通信
- GPI/GPIO LED 指示灯和双列直插式封装（DIP）开关
试用样品与购买
RC21214-EVB
有效| Pb (Lead) Free: | No |
| ECCN (US): | EAR99 |
| HTS (US): | 8542.39.0090 |
