概览
描述

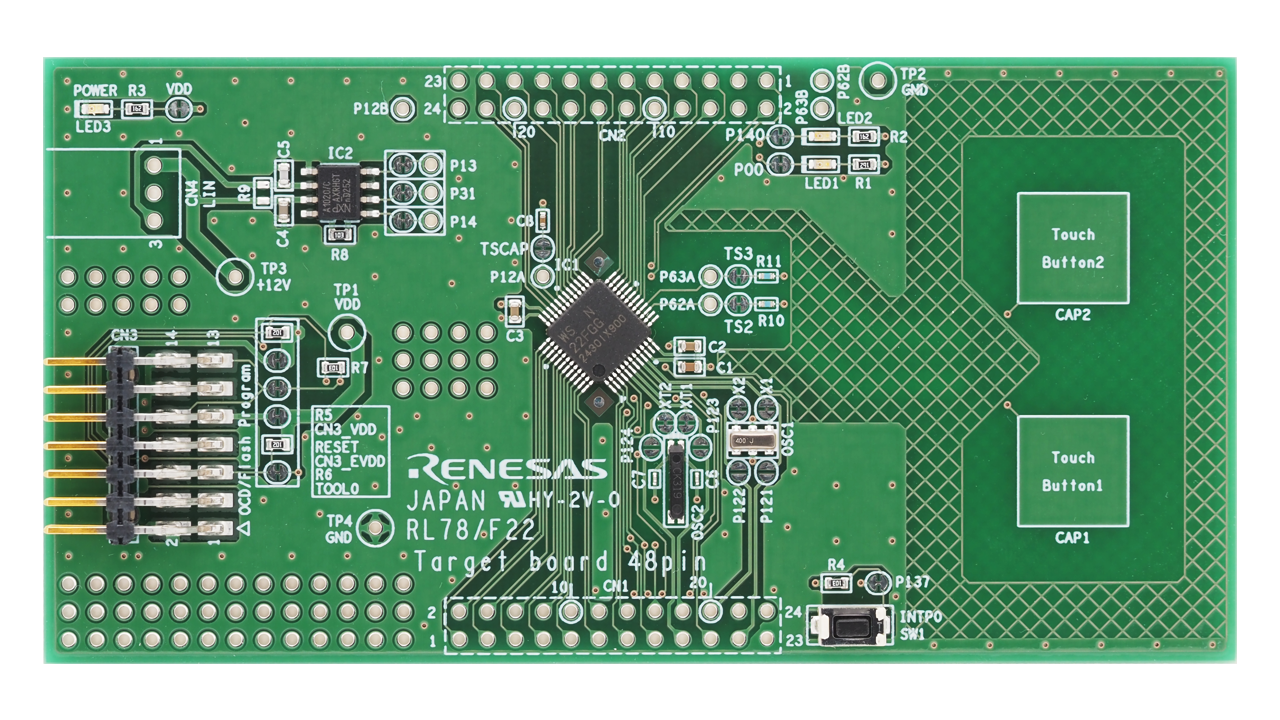

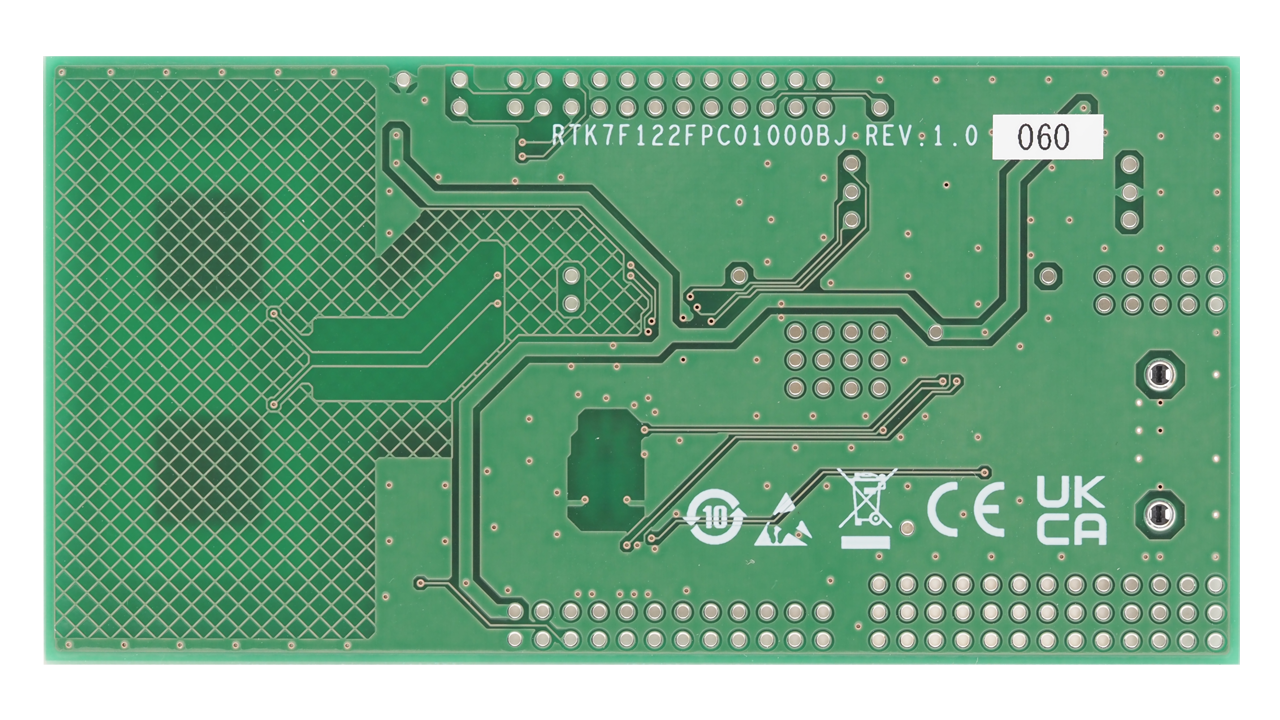

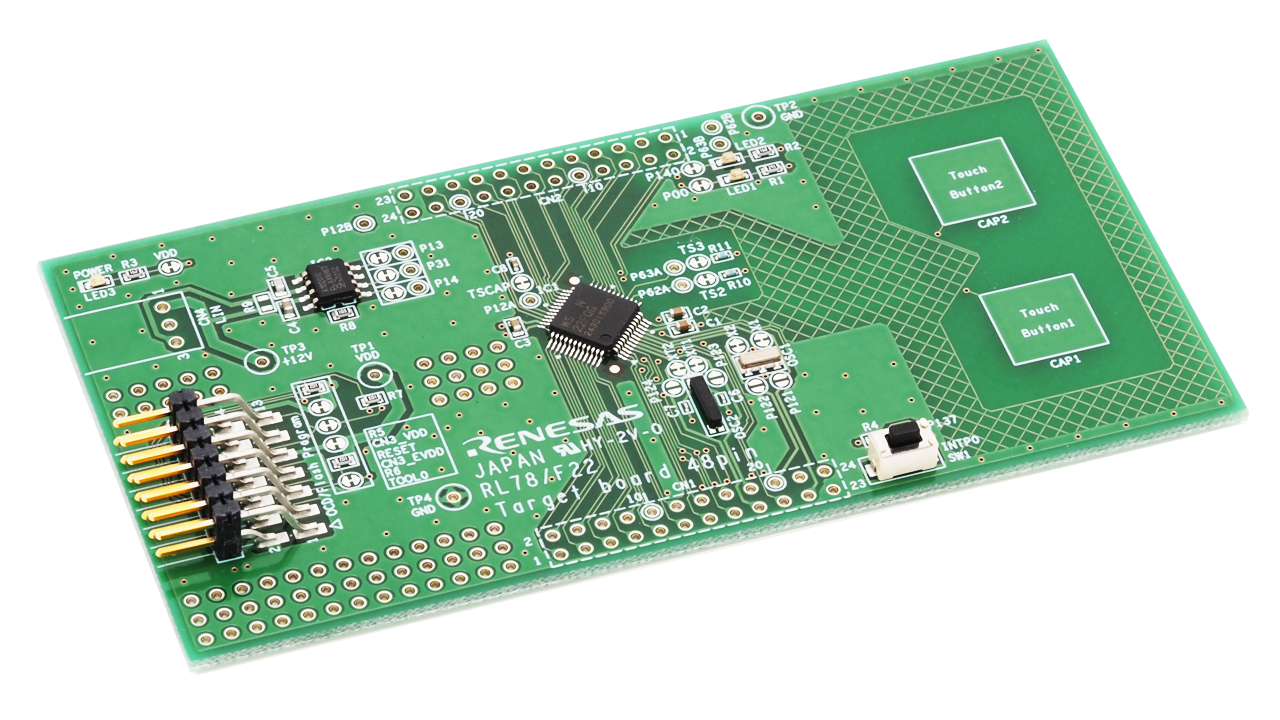

通过与片上调试器 E2 和 E2 Lite 连接使用，RL78/F22（R7F122FGG）目标板可以简单轻松地评估 RL78/F22 MCU。
注意：本板带有两个电容触摸按钮，仅用于功能测试。在实际设计您的产品板时，请查看“电容式传感器微单片机 CTSU 电容式触摸电极设计指南”，也可以使用 RL78/F22 电容式触摸评估系统（RSSK-RL78F22）进行评估。
特性
- 板上贴装了 RL78/F22 (R7F122FGG) MCU
- 配有 4MHz 和 32.768kHz 的时钟晶体
- 配备通用区域（2.54 mm 间距）
- 支持闪存编程和片上调试（通过 TOOL0 引脚）
- 可扩展性：MCU 引脚可通过外设板连接器扩展
- 设计有两个使用电容式传感的触摸按钮，仅供功能测试，非瑞萨推荐设计
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 开发工具 |
PDF
475 KB
AI 生成的摘要:
The RL78/F22 Target board (RTK7F122FPC01000BJ) is designed for evaluating microcontroller operations using Renesas Electronics' E2/E2 Lite on-chip debug emulator with programming function. It features the RL78/F22 microcontroller, 4MHz and 32.768kHz resonators, universal area, flash memory programming, on-chip debugging, and capacitive touch buttons. The board supports various connectors and operates at 2.7V to 5.5V.
|
|
| 应用说明 | PDF 5.97 MB 日本語 , English | |
2 项目
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| E2 emulator Lite [RTE0T0002LKCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
2 项目
|
||
产品选项
| 器件号 | 状态 | 库存 | 预算价格（美元） | Sampleable |
|---|---|---|---|---|
| RTK7F122FPC01000BJ | Active | 缺货 | 1u | $94.8 | N/A |
