特性
- 主要特性
- RL78 内核，最大时钟频率 40MHz
- 128KB 闪存
- 12KB RAM
- 12 位模数转换器
- 电机控制：DC 和 BLDC - 磁场导向控制 (FOC)
- 应用程序加速器单元
- 优化对 DC/DC 转换器的支持
- 超低功耗
- 支持业界先进的接口
- LIN、UART、SPI、I2C、SENT
- 电容式传感单元（最大 12 通道）
- 16 x PWM 输出
- 支持功能安全和信息安全
- 支持 EVITA-Light 的安全模块
- ISO 26262 ASIL B
- AUTOSAR MCAL
- QINeS-Lite（由 FPT Automotive制造）：支持 AUTOSAR MCAL（ASIL B）
- 具有完整的生态系统，可支持与工具、硬件和软件领域相关的最新标准
描述
RL78/F22 新一代超低功耗车规级微控制器，非常适合用于开发高可靠性智能执行器和传感器以及基础型车身电子控制单元 (ECU)。 作为对现有 RL78/F1x MCU 的创新扩展，RL78/F22 可满足未来市场的多种需求。 RL78/F22 具有更高的 CPU 性能、高温运行能力和更强的外设功能，可适配多种应用场景。
RL78/F2x 系列产品按照 ISO 26262 标准设计，支持最高达到 ASIL B 等级的功能安全（FuSa）。此外，还可提供由合作伙伴提供的 AUTOSAR MCAL（ASIL B）。 可支持 EVITA-Light 或更高的安全标准。 AES 加密模块可处理高达 256 位的密钥长度，并支持安全启动和身份验证功能。 为了进一步提高 BLDC FOC（磁场导向控制）电机控制和 DC/DC 控制系统的计算性能，RL78/F2x 配备了独特的应用加速器 IP，以减轻复杂的三角函数和其它计算处理所带来的负荷。 RL78/F22 配备了电容式触摸传感单元 (CTSU2SLa)。
RL78/F2x MCU 的硬件和软件与 RL78/F1x 完全向上兼容，可实现软件重用。
产品参数
| 属性 | 值 |
|---|---|
| Program Memory (KB) | 128 |
| Data Flash (KB) | 8 |
| RAM (KB) | 12 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | 1.8 - 5.5 |
| I/O Ports | 15, 23, 36 |
| Temp. Range (°C) | Ta = -40 to +105, Ta = -40 to +125 |
| Operating Freq (Max) (MHz) | 40 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 2, 3, 4 |
| SPI (ch) | 2, 3, 4 |
| I2C (#) | 2, 3, 4 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| LIN (#) | 1 |
| 16-Bit Timer (ch) (#) | 15 |
| 12-Bit A/D Converter (ch) | 4, 8, 17 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 7, 10, 12 |
| Segment LCD Controller | No |
| Security & Encryption | Secure Boot, AES, TRNG |
产品对比

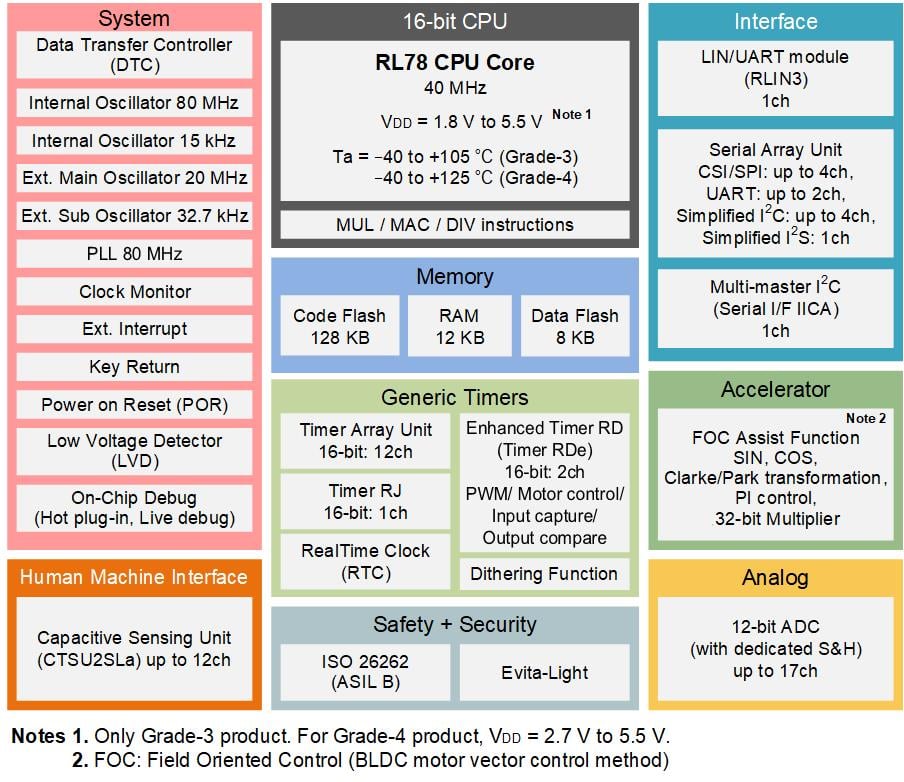

应用方框图
 | 离手检测（HOD）和转向开关系统 自主驾驶转向系统，具有离手检测、加热和触摸交互功能。 |
其他应用
- 智能执行器
- 传感器 ECU
- 基础型车身 ECU
