概览
描述

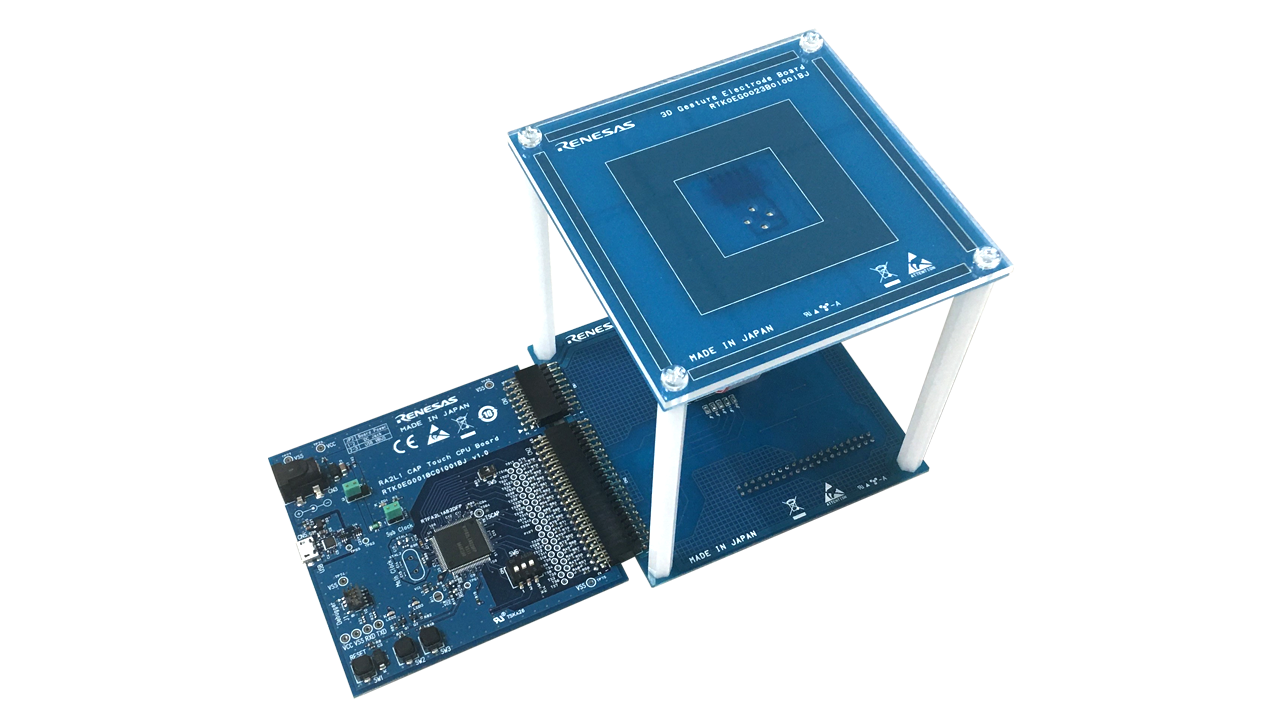

3D 手势参考设计是一种检测手势的解决方案，可利用瑞萨电子的电容式触摸解决方案检测手在空间中的位置（x、y 和 z 坐标）。 手在面板表面上方 200 毫米处的位置被转换为 x、y 和 z 坐标。 此外，由于可以高速监测坐标数据，因此可以使用手势（上下、左右、前后）和简单的模式识别来操作设备。
2D 手势参考设计是一种结合了多个电容式接近传感器的解决方案，用于检测手势，如长握或将手从一个电极移到其他电极，以实现简化的手势操作。
硬件信息
| 参考设计 | 应用说明 | Gerber 数据 |
|---|---|---|
| 3D 标准版（160mm）RX231 | 3D Gesture Demo Set (Standard Version) Hardware Guide v.1.00 (PDF | English, 日本語) | 3D Gesture Reference Design Standard Version Gerber Data (ZIP | English, 日本語) |
| 3D 小型版（80mm）RX130 | 3D Gesture Demo Set (Small Version) Hardware Guide v.1.00 (PDF | English, 日本語) | 3D Gesture Reference Design Small Version Gerber Data (ZIP | English, 日本語) |
| 3D 超薄版（100mm）RX130 | 3D Gesture Demo Set Slim version (Hardware) Rev.1.00 (PDF | English, 日本語) | 3D Gesture Reference Design Slim Version Gerber Data (ZIP | English, 日本語) |
| 2D 手势 （300*50mm） RX130 | 2D Gesture Solution Demo Set Hardware Rev.1.00 (PDF) | 2D Gesture Reference Design Gerber Data (ZIP | English, 日本語) |
| 3D 手势电极板 | 3D Gesture Electrode Board Hardware Guide (PDF | English, 日本語) | 3D Gesture Electrode Board Reference Design Gerber Data (ZIP) |
软件配置
| 固件 | 内容 | 代码大小 |
|---|---|---|
| 3D 标准版（160mm）RX231 CTSU 3D Gesture Demo Set Sample Software (Standard version) - Sample Code (ZIP | English, 日本語) | 手势识别二进制代码 坐标检测中间件 触摸 API | 读卡： 34.2 KB 内存： 5.8 KB |
| 3D 小型版（80mm）RX130 CTSU 3D Gesture Demo Set Sample Software (Small version) - Sample Code (ZIP | English, 日本語) | 手势识别二进制代码 坐标检测中间件 触摸 API | ROM： 27.4 KB 内存： 4.8 KB |
| 3D 超薄版（100mm）RX130 CTSU 3D Gesture Demo Set Sample Software (Slim version) - Sample Code (ZIP | English, 日本語) | 手势识别二进制代码 坐标检测中间件 触摸 API | ROM： 27.3 KB 内存： 4.9 KB |
| 2D 手势 （300*50mm） RX130 CTSU 2D Gesture Reference Design Demo Set Sample Software - Sample Code (ZIP | English, 日本語) | 示例程序 触摸 API | 读码卡： 38.8 KB 内存： 3.8 KB |
| 3D 手势电极板 RA2L1 Group 3D Gesture Electrode Board Sample Software (PDF | English, 日本語) | 样本程序 | ROM： 31.2 KB 内存： 5.4 KB |
*手势识别、坐标检测中间件除电极放置、有无 USB 等外均相同。
| 电脑软件 | 内容 | 代码大小 |
|---|---|---|
| 3D 显示器工具 CTSU 3D Gesture Demo Set Evaluation Tool 3D Monitor v.1.00 - Sample Code (ZIP | English, 日本語) 可评估三维坐标、手势运动、电极灵敏度等 | 可执行 EXE 文件 | — |
| 2D 显示器工具 CTSU 2D Gesture Reference Design Evaluation Tool 2D Monitor v.1.00 - Sample Code (ZIP | English, 日本語) 可评估简化的手势操作、电极灵敏度等。 | 可执行 EXE 文件 | — |
特性
- 基于瑞萨电子的高灵敏度、抗噪电容式触摸解决方案
- 识别手在传感器上方 200 毫米处的位置
- 精度高达1mm
- 抗噪能力强，可与屏蔽装置配合使用
- 可使用任何非导电材料进行传感，因此可以嵌入墙内。
- 使用高性能、低功耗的 32 位微控制器和触摸 IP 为您的产品实现系统控制和手势操作
- 也可将手势与触摸按钮结合使用
- 支持 IEC 61000 4-3 等级 3
