概览
描述

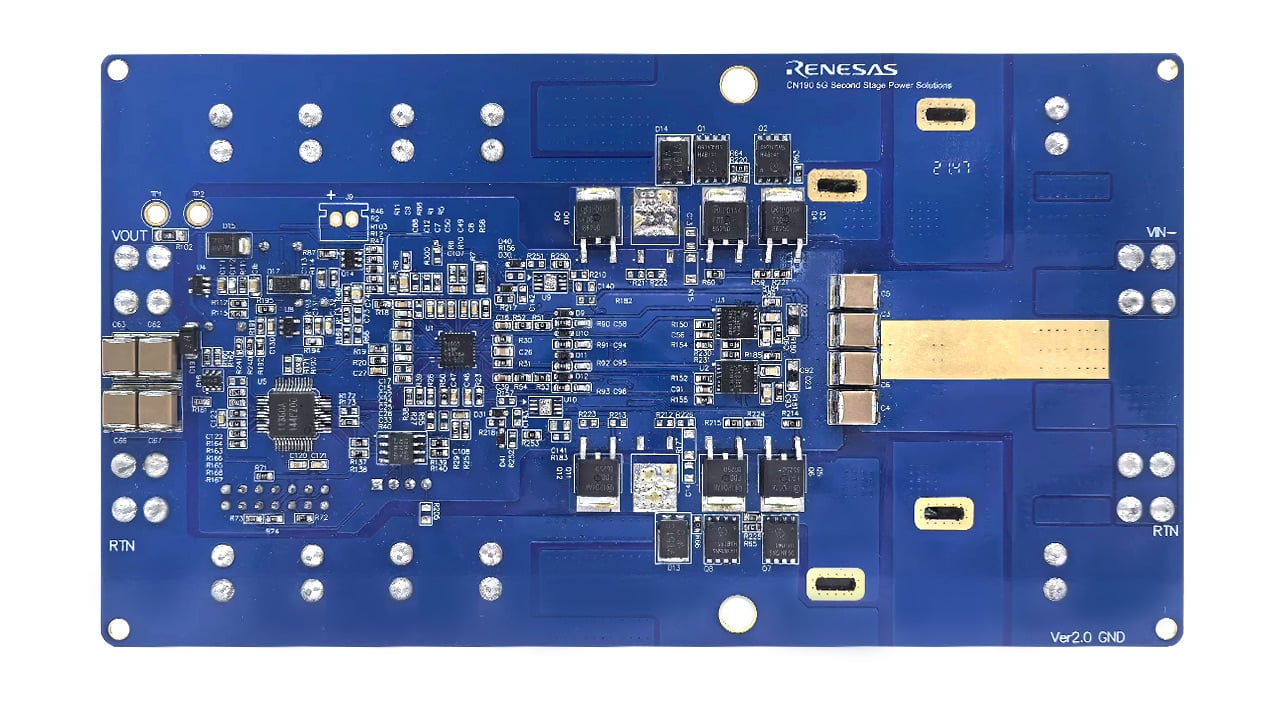

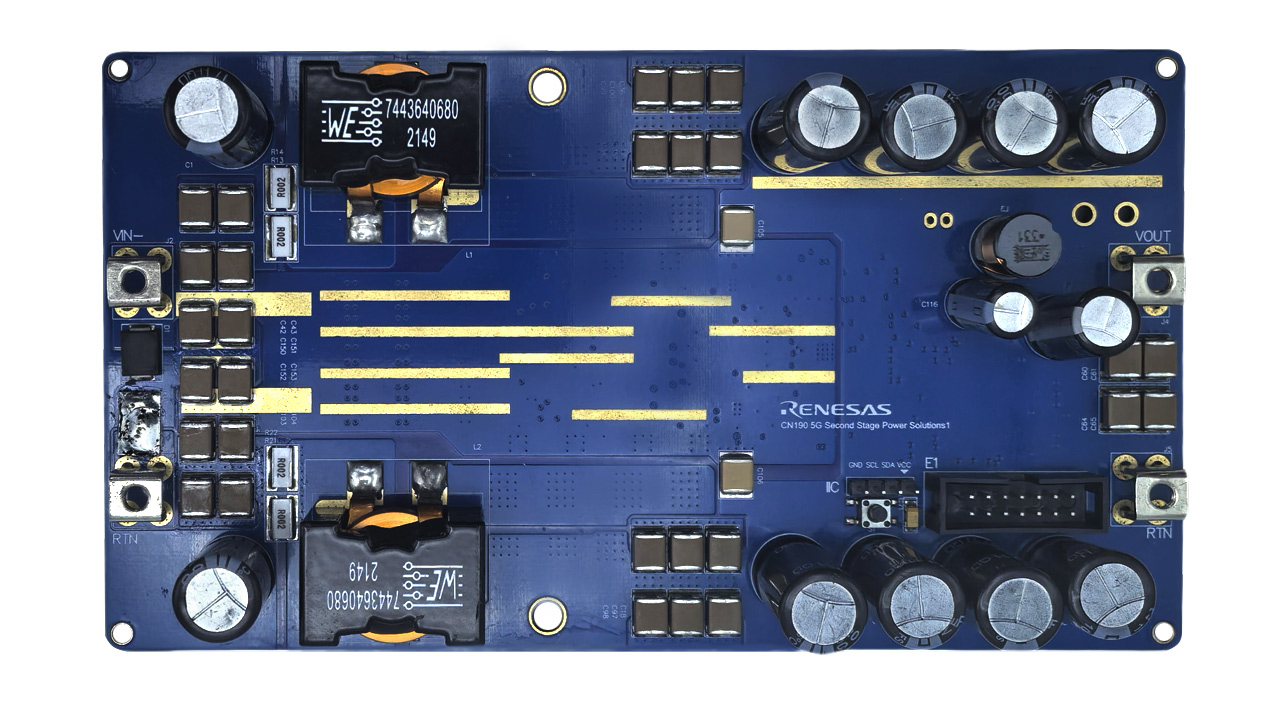

CN190-1-5GPWR-REFZ 参考设计提供应用加速器单元(AAU)功率放大器(PA)电源解决方案,以实现 -48V 至 48V 非隔离解决方案。 它支持高达 1500W 的输出。 该板可快速评估 ISL81805 80V 双同步升压控制器,并且可以使用 IIC 接口总线调整输出电压。 该款 ISL81805 可生成两个独立输出或一个具有两个交错相位的输出,适用于工业和通用领域的各种应用。
CN190-1-5GPWR-REFZ 板可通过 USB 转 I²C 接口连接到 PC。 随附的 GUI 可直接调整输出电压,同时还提供输入和输出电压的实时监控。
特性
- 宽输入和输出电压范围,采用双相交错并联升压控制器,非常适合高功率、高精度和高效率电源应用。
- 经济高效的 MCU 通过 I²C 总线接口收集和监控电源系统数据。
- 可通过USB接口连接到计算机来控制设备和调节输出电压。
