概览
描述

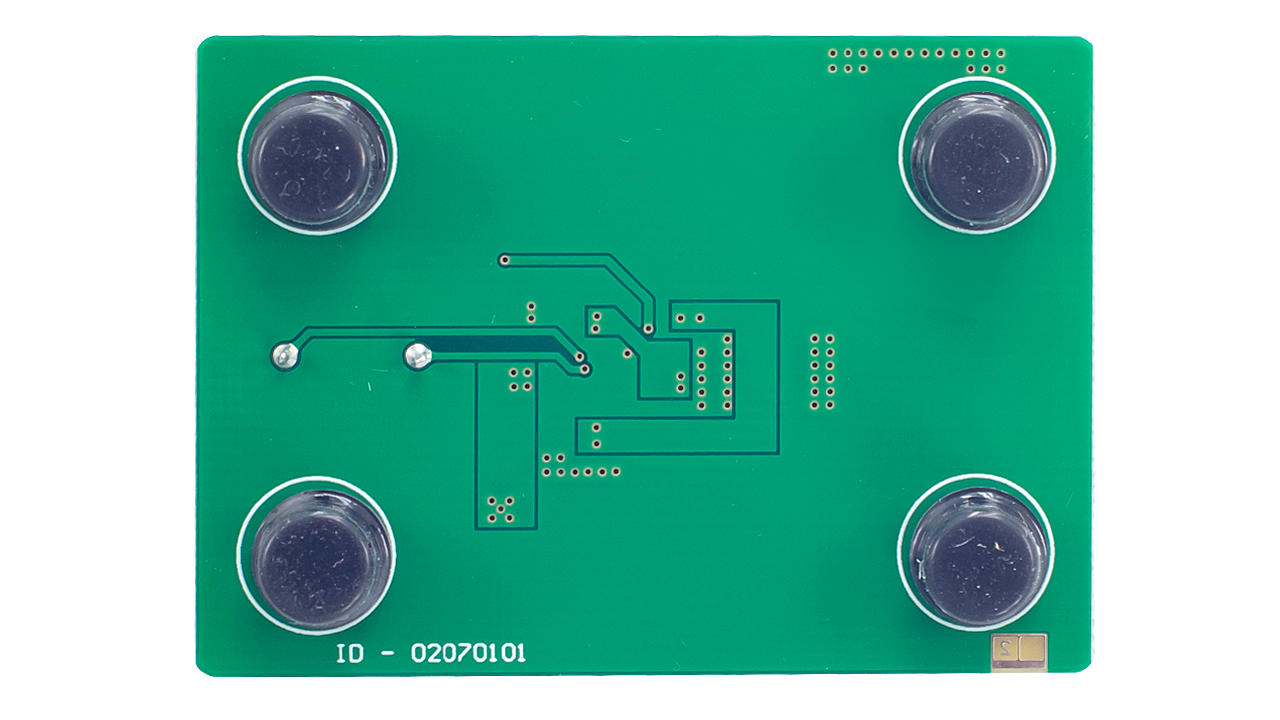

瑞萨电子的DC/DC 升压和蜂鸣器驱动器参考设计 - SLG7RN47748 将升压转换器和压电蜂鸣器驱动器集成至一个紧凑的解决方案中，充分展现了 HVPAK™ 混合信号 IC 的多功能性。 该设计可将 3V 纽扣电池的电压提升至约 9.5V，并驱动 1kHz 蜂鸣器发出短促警报。 该器件专为提高效率而设计，工作模式下电流约 8.5mA，睡眠模式下电流小于 50nA，具有软启动功能以限制励磁涌流，并配备欠压保护机制确保运行可靠性。 该设计占用空间小、功耗低、性能稳定，非常适合电池供电的提示类设备。
特性
- 在单片 IC 中集成了 DC/DC 升压转换器和压电蜂鸣器驱动器
- 可将 CR2032 纽扣电池的 3V 电压提升至约 9.5V
- 驱动 1kHz 压电蜂鸣器，实现短促警报模式
- 软启动机制可抑制励磁涌流
- 欠压保护：低于约2.5V 时切断，高于 2.7V 时恢复
应用
- 钥匙寻找器
- 智能追踪器
- 安全系统
- 消费电子产品
- 物联网设备
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| PCB 设计文件 | DC/DC Boost Converter & Buzzer Driver Design Files
The DC/DC Boost Converter & Buzzer Driver reference design provides a small, low-power component for commonly used mixed-signal and H-Bridge functions. In this reference design, high-voltage pins enable the design of smart level translators or provide the ability to drive the high-voltage high-current load. These design files include the schematic, BOM, and Gerber artwork, essential tools for enabling complete evaluation of the IC and reference design functions.
|
|
| 手册 - 硬件 |
PDF
704 KB
The SLG47105 design integrates a DC/DC boost converter and a full-bridge piezo buzzer driver into a single mixed-signal IC with minimal external components. It boosts 3V to 9.5V, drives a 1kHz buzzer pattern, and uses internal GreenPAK blocks for duty-cycle control, soft-start, and undervoltage protection, enabling compact battery-powered alert solutions.
|
|
2 项目
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 项目
|
||
视频和培训

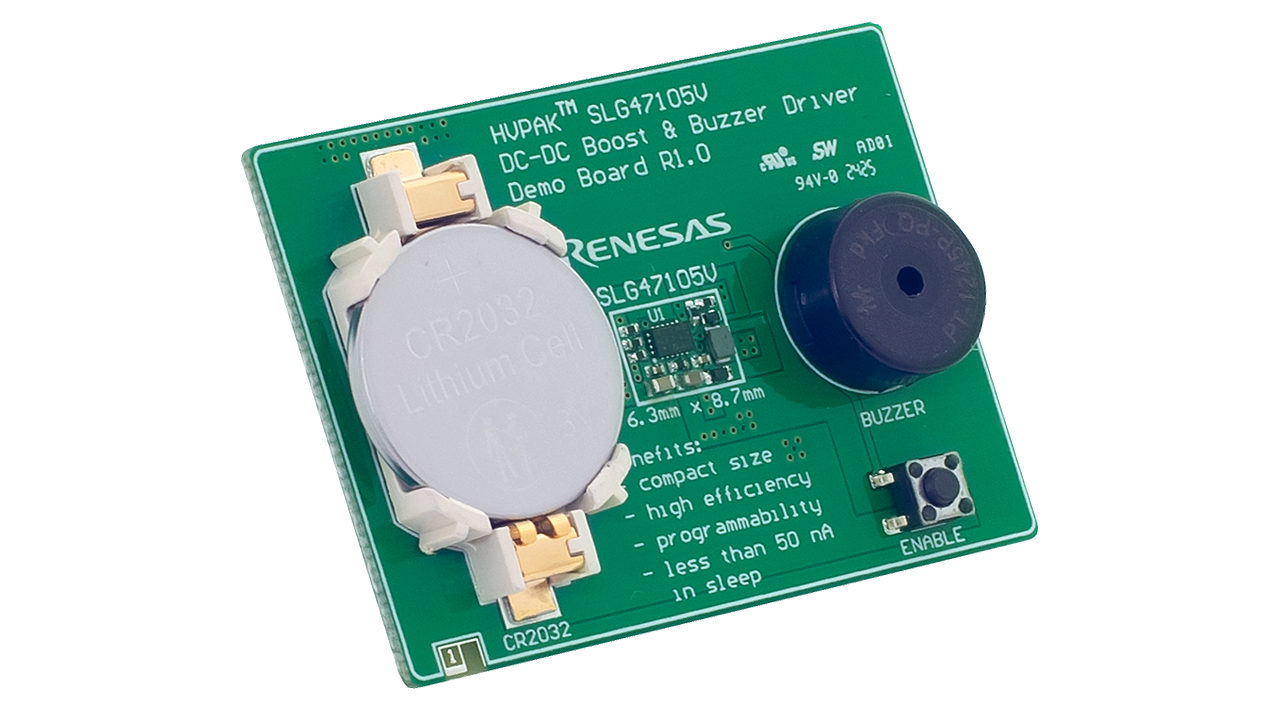

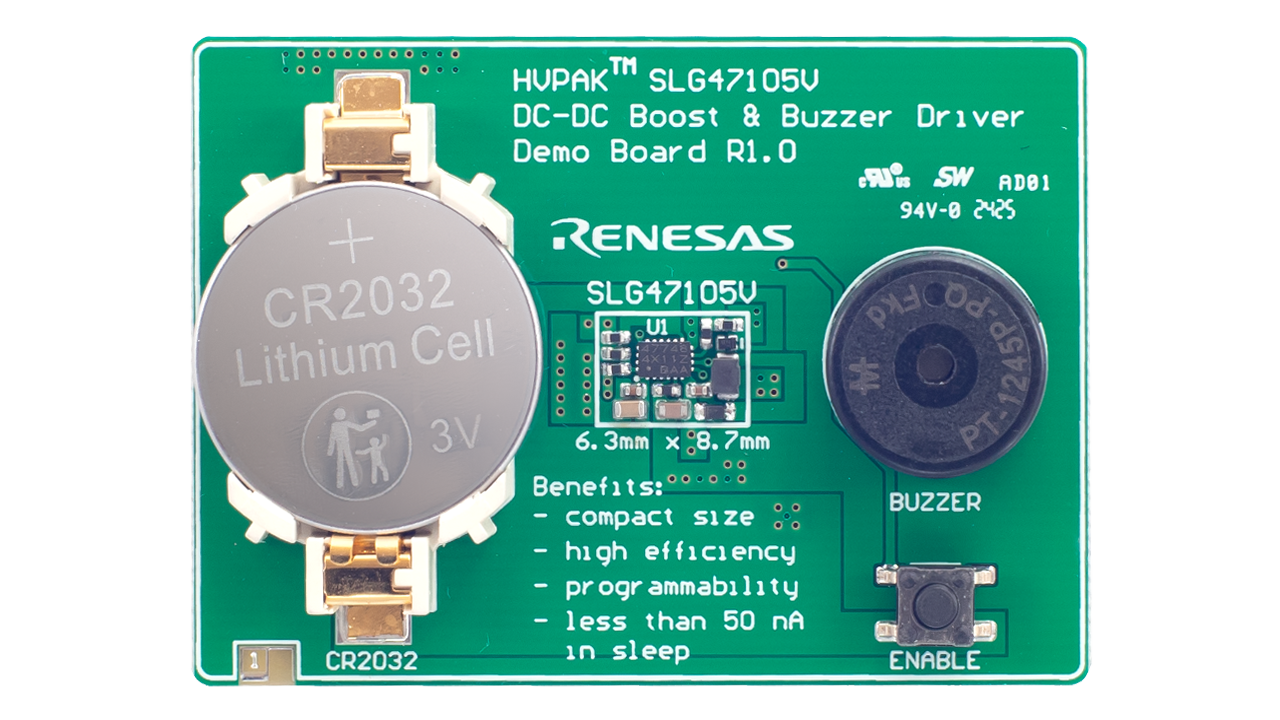

This video demonstrates the HVPAK SLG47105 DC/DC Boost and Buzzer Driver Demo Board. The demo board operates with a single 3V CR2032 battery. It consumes less than 50nA in sleep mode, ensuring long device operation on a single charge.
