封装信息
| CAD 模型: | View CAD Model |

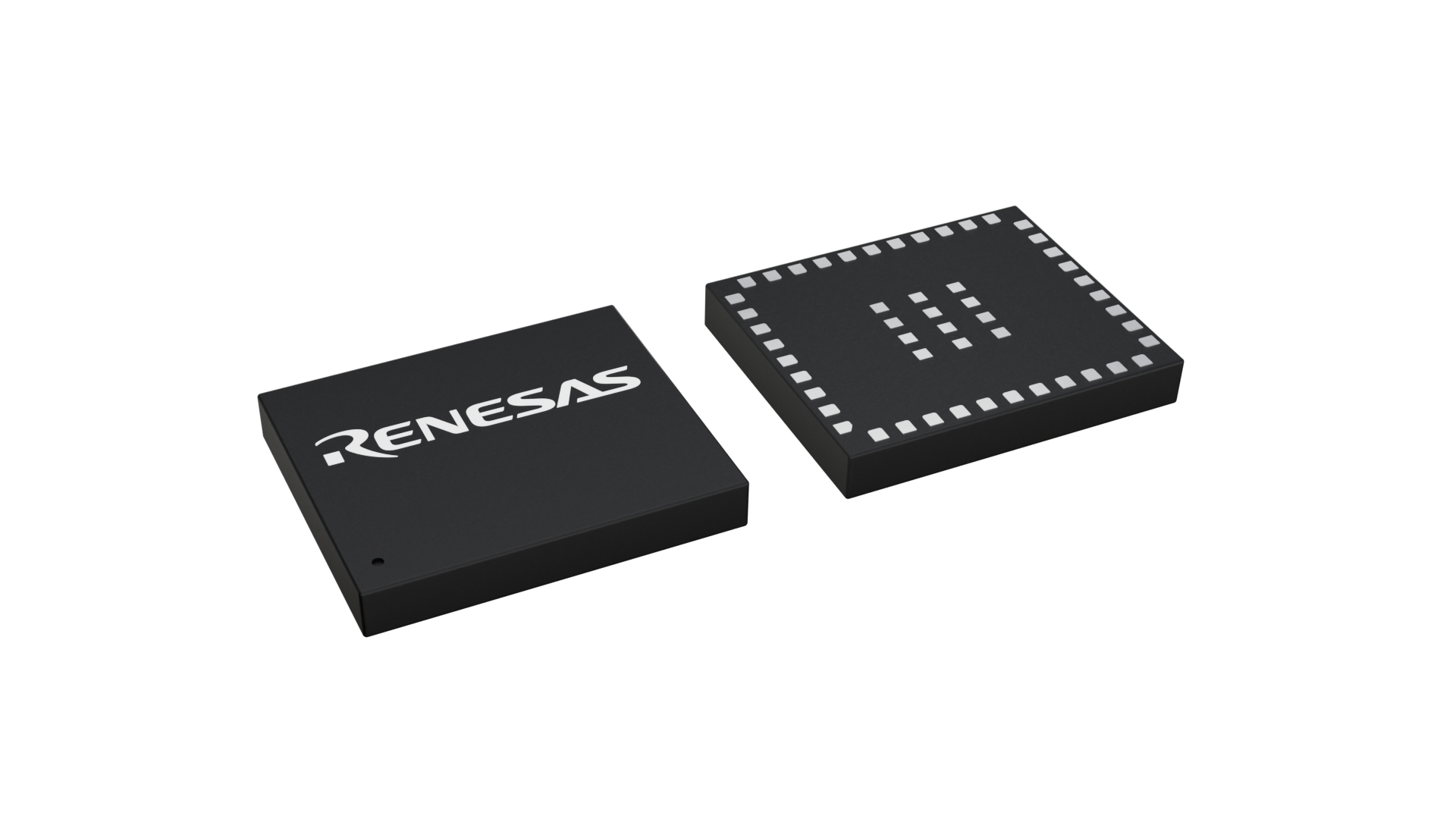

| Pkg. Type: | FCQFN |
| Pkg. Code: | |
| Lead Count (#): | 52 |
| Pkg. Dimensions (mm): | 5.1 x 4.3 x 0.78 |
| Pitch (mm): | 0.4 |
环境和出口类别
| ECCN (US) | 3A991.a.2 |
| HTS (US) | 8542.31.0070 |
| RoHS (DA14592-010006F2) | 英语日文 |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
产品属性
| Pkg. Type | FCQFN |
| Lead Count (#) | 52 |
| Carrier Type | Tape & Reel |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 5.1 x 4.3 x 0.78 |
| Temp. Range (°C) | -40 to +85°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| 2Mbps | Supported |
| ADC | 15-bit x 8-ch, 10-bit x 8-ch |
| AoA | TX Supported |
| AoD | TX Supported |
| Application | Crowd-sourced location tracking, Asset tracking, Connected health, HID, Metering, PoS, Beacons, AoA, AoD, IoT, Medical, Proximity tags & trackers, RCU |
| Bluetooth® Mesh | Not Supported |
| CPU | M33 & M0+ |
| Clock Rate (MHz) | 64 |
| Execute from FLASH | Yes |
| Extended Advertising | Not Supported |
| External Rails and Load Capacity | None |
| Flash Memory (KB) | 256KB |
| Flexible System Clock | Yes |
| GATT Caching | Not Supported |
| GPIOs (#) | 32 |
| Hardware Crypto Engine | Yes |
| I2C (#) | 1 |
| Integrated Battery Charger | No |
| Integrated DCDC | Integrated Buck DC-DC converter |
| LE Coded PHY (Long Range) | Not Supported |
| LE Data Length Extensions | Supported |
| MOQ | 5500 |
| Memory Size (OTP) (KB) | 0 |
| Moisture Sensitivity Level (MSL) | 3 |
| Output Power Range (dBm) | -22 - 6 |
| Pb (Lead) Free | Yes |
| Periodic Advertising | Not Supported |
| Price (USD) | $3.31052 |
| Proprietary 2G4 protocol | Yes |
| QSPI Interface (#) | 1 |
| Qty. per Reel (#) | 5500 |
| RAM (KB) | 96KB |
| ROM (KB) | 288 |
| Recommended for new Designs | Yes |
| Rx current (mA) | 1.2 |
| SPI (#) | 1 |
| Sensitivity (dBm) (dBm) | -97 |
| Supply Voltage Vcc Range | 1.7-3.6 |
| Tx Current (mA) | 2.3 |
| UART (#) | 2 |
| USB Ports (#) | 0 |
| Wireless Standard | BLE 5.2 Core specification |
有关 DA14592 的资源
描述
可用模块： DA14592MOD
DA14592 是一款中端低功耗蓝牙® （LE） SoC，在同类产品中具有最低的功耗和最小的解决方案尺寸。 该 SoC 具有多核处理（Arm® Cortex®-M33™、Arm Cortex-M0+）和片上存储器（RAM/ROM/闪存），可支持广泛的应用，同时具有高性价比。 型应用包括互联医疗设备、物资追踪、人机接口设备、计量系统、PoS 读卡器和众包定位技术（CSL）。 值得注意的是，DA14592还包括一个高精度 Σ-Δ ADC、多达 32 个 GPIO 和一个用于外部存储器（闪存或 RAM）扩展的 QSPI，在其他同等级蓝牙芯片中并不常见。
DA14592 利用其新的低功耗模式，在 0dBm 时的无线电发射电流仅为 2.3mA，无线电接收电流为 1.2mA，帮助瑞萨在极低功耗无线应用领域中保持领先地位。 此外，它还支持 90nA 的超低休眠电流，从而延长了带电池终端产品的保质期。 对于需要外部拓展应用的产品，它可以达到 34μA/MHz 的超低运行功耗。
DA14592通常只需要 6 个外部组件，可提供一流的 eBOM，并提供最适宜的解决方案成本和尺寸。 其高精度片内 RCX 无需外部休眠模式晶振，大多数应用仅需要 32MHz 晶振。 封装选项包括WLCSP （3.32mm x 2.48mm）和FCQFN （5.1mm x 4.3mm），提供极具吸引力的小尺寸解决方案。 此外，它还配备了一整套支持工具、编程示例、瑞萨电子专业人员的支持论坛以及行业领先的客户技术支持。
