概览
描述
EK-RA8D1 评估套件可通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA8D1 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

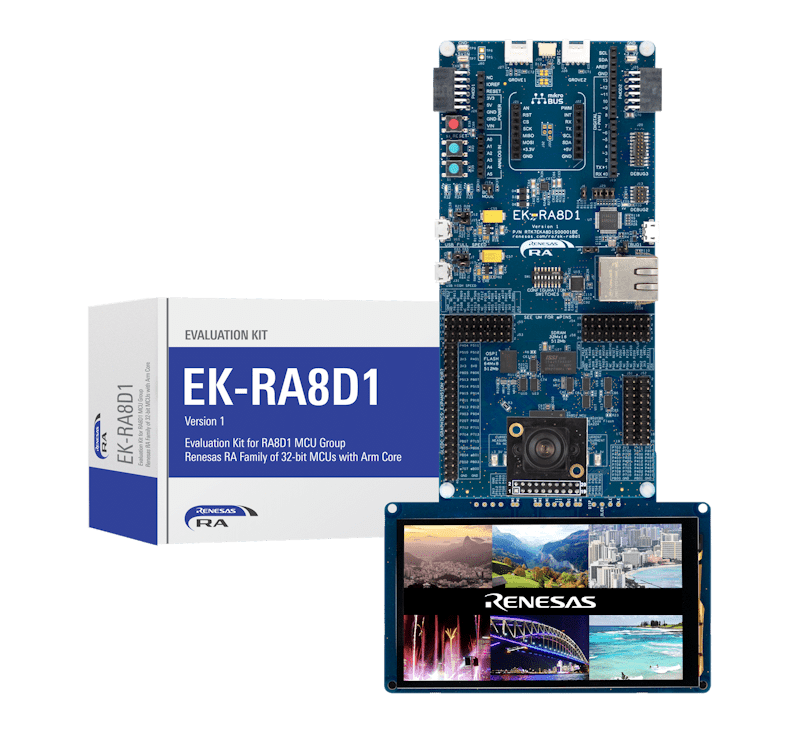

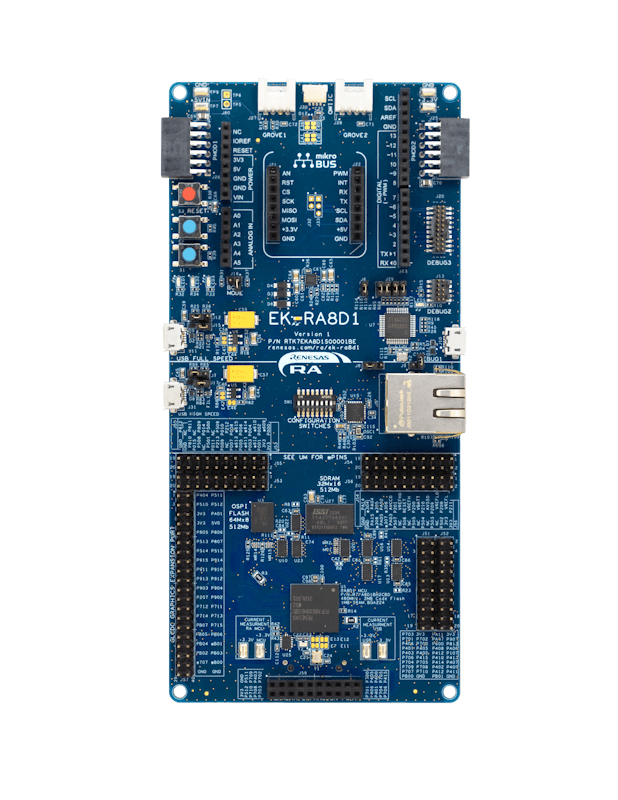

EK-RA8D1 套件由三块板组成：EK-RA8D1 板采用 RA8D1 MCU 和片上图形 LCD 控制器，MIPI 图形扩展板采用 4.5 英寸 TFT 彩色 LCD (480 x 854)，带电容式触摸覆盖层，而摄像头扩展板则采用 300 万像素 CMOS 图像传感器。
入门
运行快速入门示例项目
- EK-RA8D1 板具有预先编程过的快速入门示例项目（EK-RA8D1 示例项目包中提供源代码）。
- 将 MIPI 图形和摄像头扩展板连接到 EK-RA8D1 板上的 MIPI 图形 (J58) 和摄像头 (J59) 扩展端口。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA8D1 板。 白色电源 LED 指示灯将会亮起。
- 快速入门示例项目将开始运行，并在屏幕上显示图形元素。
- 请参见 EK-RA8D1 快速入门指南，了解快速入门示例项目的其他功能。
开发嵌入式应用程序
- 修改快速入门示例项目 – 请参见 EK-RA8D1 快速入门指南，了解导入、修改和构建快速入门示例项目的相关说明。
- 从其他众多的示例项目（由 EK-RA8D1 示例项目包提供）当中的一个开始 – 用户可从多个示例项目中进行选择，了解 RA8D1 MCU 产品组的各种外围设备。 这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。
构建自定义硬件
- 通过构建多功能原型开始 – 用户可对具备自选生态系统插件的 EK-RA8D1 板加以利用。
- 构建自定义硬件 – 用户可参考 EK-RA8D1 设计包中提供的设计和制造信息来开发自定义硬件。
特性
- 特殊功能访问
- MIPI DSI 和并行图形扩展端口
- 摄像头扩展端口
- 以太网
- USB高速主机和设备
- 64MB SDRAM
- 64MB 外部 Octo-SPI 闪存
- MCU 本体引脚连接
- R7FA8D1BHECBD MCU
- 480MHz，Arm Cortex®-M85 内核
- 2MB 代码闪存，1MB SRAM
- 224 引脚，BGA 封装，13mm x 13mm x 1.47mm，0.8mm 间距
- 接入本体引脚
- MCU 和 USB 电流测量
- DC/DC模式配置
- 生态系统和系统控制访问
- USB 全速主机和设备
- 多重 5V 输入源
- USB（调试模式，全速，高速）
- 外部供电
- SEGGER J-LinkTM 板载编程器和调试器
- 调试模式
- 板载调试 (SWD) – J-Link
- 输出调试 (SWD) – J-Link
- 输入调试 (ETM, SWD & JTAG) – J-Link，Arm® Keil® ULINKTM，IAR I-jetTM，瑞萨电子E2/E2 Lite等
- 用户 LED 灯和按钮
- 三色用户 LED 指示灯（红色、蓝色、绿色）
- 显示调节电源可用性的电源 LED 指示灯（白色）
- 显示调试连接的调试 LED 指示灯（黄色）
- 两个用户按钮
- 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
- MikroElektronika™ mikroBUS 连接器
- SparkFun® Qwiic® 连接器（可能未安装）
- 两个 SeeedGrove® 系统（I2C 和模拟）连接器（可能未安装）
- 两个 Digilent Pmod™（SPI 和 UART）连接器
- Arduino™ (Uno R3) 连接器
- MCU 启动配置
- MIPI 图形扩展板
- 4.5 英寸背光 TFT 显示屏，1670 万种显示颜色
- 480x854 像素分辨率
- 2 通道 MIPI 接口
- 电容式触摸覆盖层 (I2C)
- 摄像头扩展板
- Arducam CMOS OV3640 成品摄像头模块
- ¼ 英寸 310 万像素图像传感器
- QXGA（2048x1536 像素）分辨率下高达 15 fps

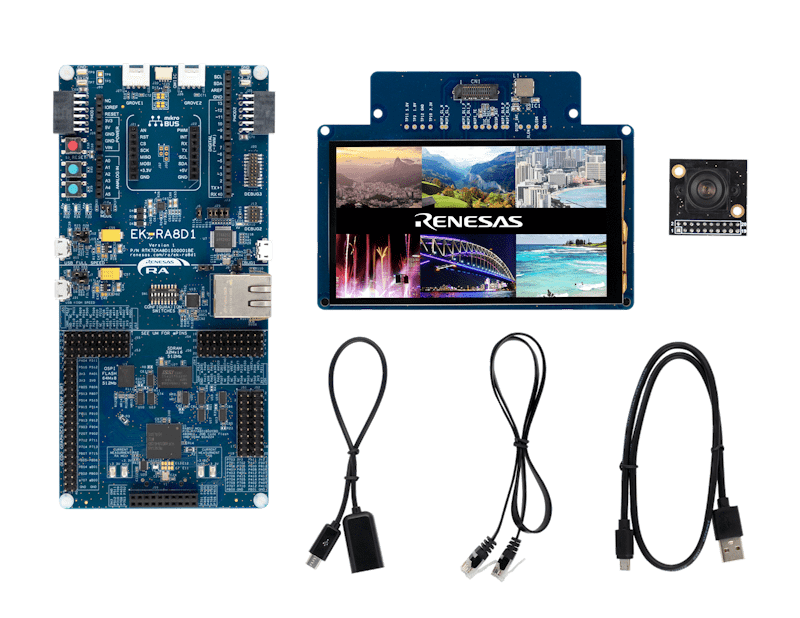

- 套件内容：EK-RA8D1 板、MIPI 图形扩展板、摄像头扩展板、Micro USB 设备电缆（type-A male 转 micro-B male）, Micro USB 主机电缆（type-A male 转 micro-B male）, 以太网插线电缆和安装硬件
应用
设计和开发
视频和培训
This tutorial demonstrates how to build a PTX NFC basic application from scratch by adding the required software stacks on the RA8D1 Evaluation Kit. The example project uses the RA8D1 Evaluation Kit together with the PTX105R NFC controller board to showcase IoT functionality and integration.
新闻和博客
证书
EK-RA8D1 满足以下认证/标准要求。 请参见 EK-RA8D1 用户手册，了解免责声明、注意事项以及与证书相关的详细信息。
EMC/EMI 标准
- FCC 公告（A 类）– 第 15 部分
- 符合加拿大创新、科学和经济发展 ICES-003 标准：CAN ICES-3 (A)/NMB-3(A)
- CE A 类（EMC 指令 2004/108/EEC）
- 符合台湾中国国家标准 13438，C6357，A 类限值
- 澳大利亚/新西兰 AS/NZS CISPR 32:2015，A 类
材料选择、废弃物、循环利用以及废弃标准
- 欧盟 RoHS
- 中国 SJ/T 113642014，10 年环境保护使用期限
安全标准
- UL 94V-0
