RX261 MCU 系列评估套件
EK-RX261 是 RX261 MCU 的评估套件，是一款评估 RX261 MCU 的高效工具。 该套件配备评测所需的各种硬件和软件，开箱即用。
EK-RX261 支持调试 RX261 的主要功能。 此外，它还可快速连接至各种扩展板，便于扩展电路功能。
该板配有：
-
...
概览
描述

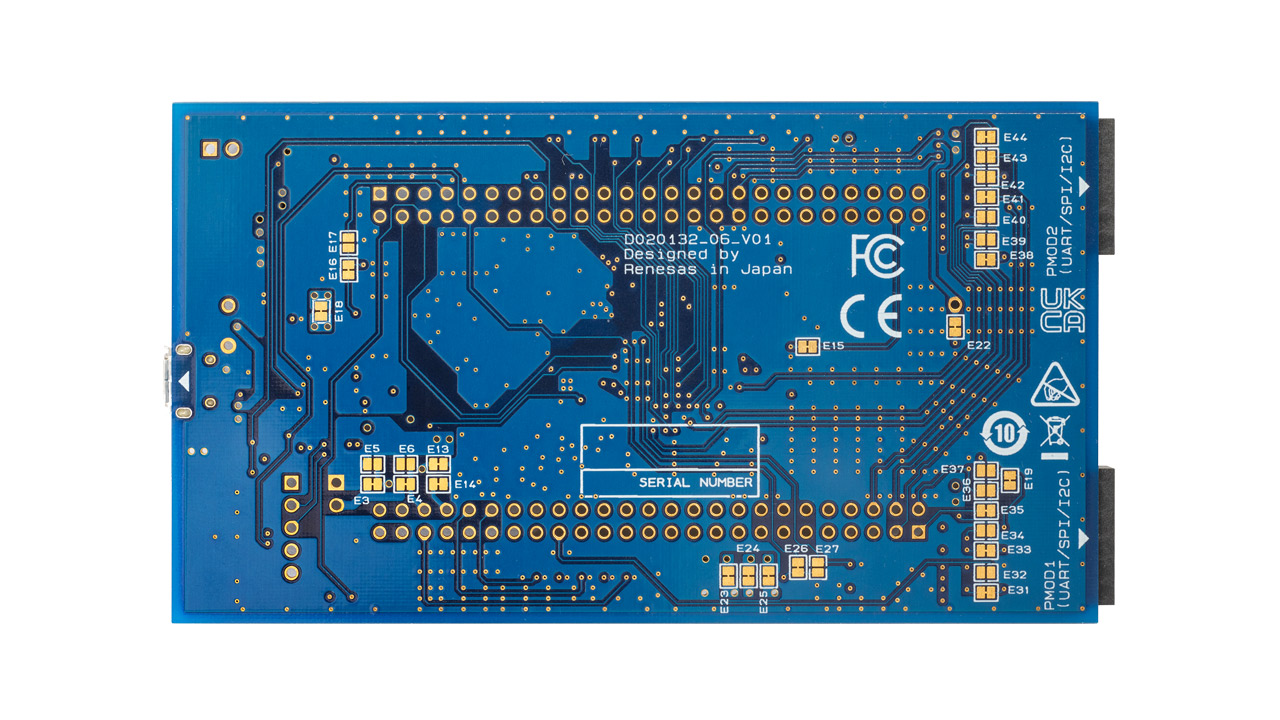

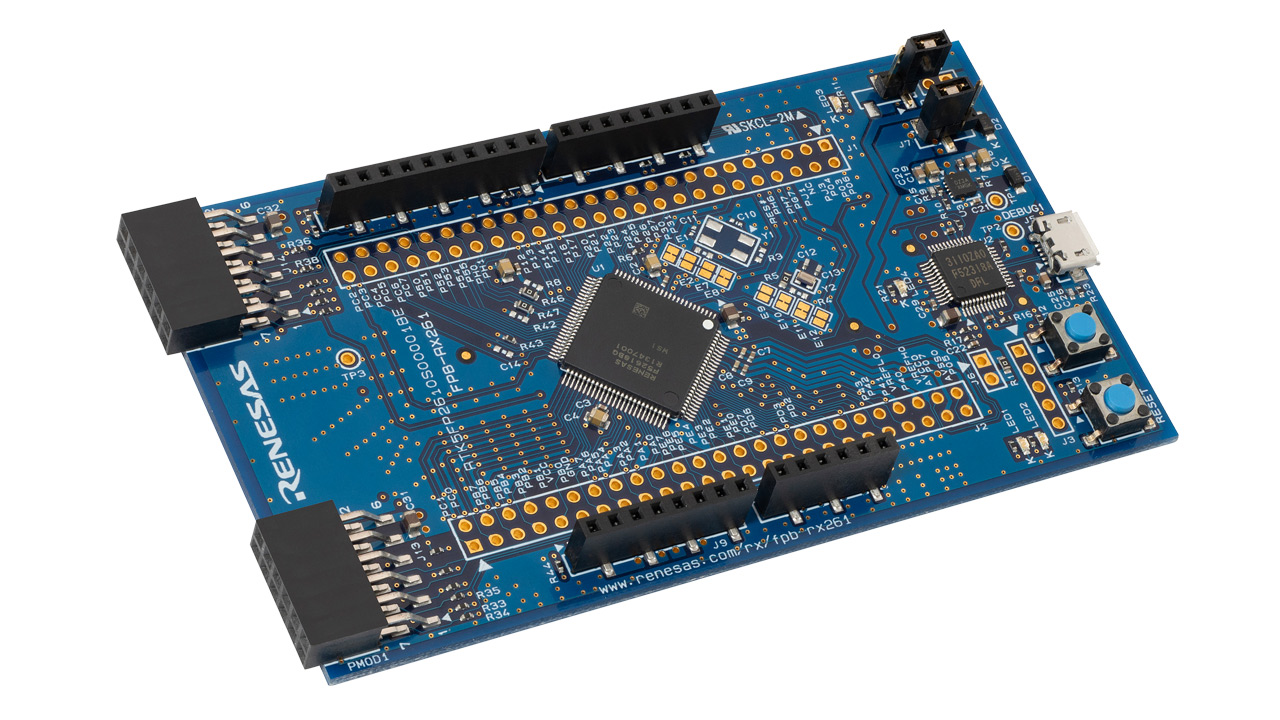

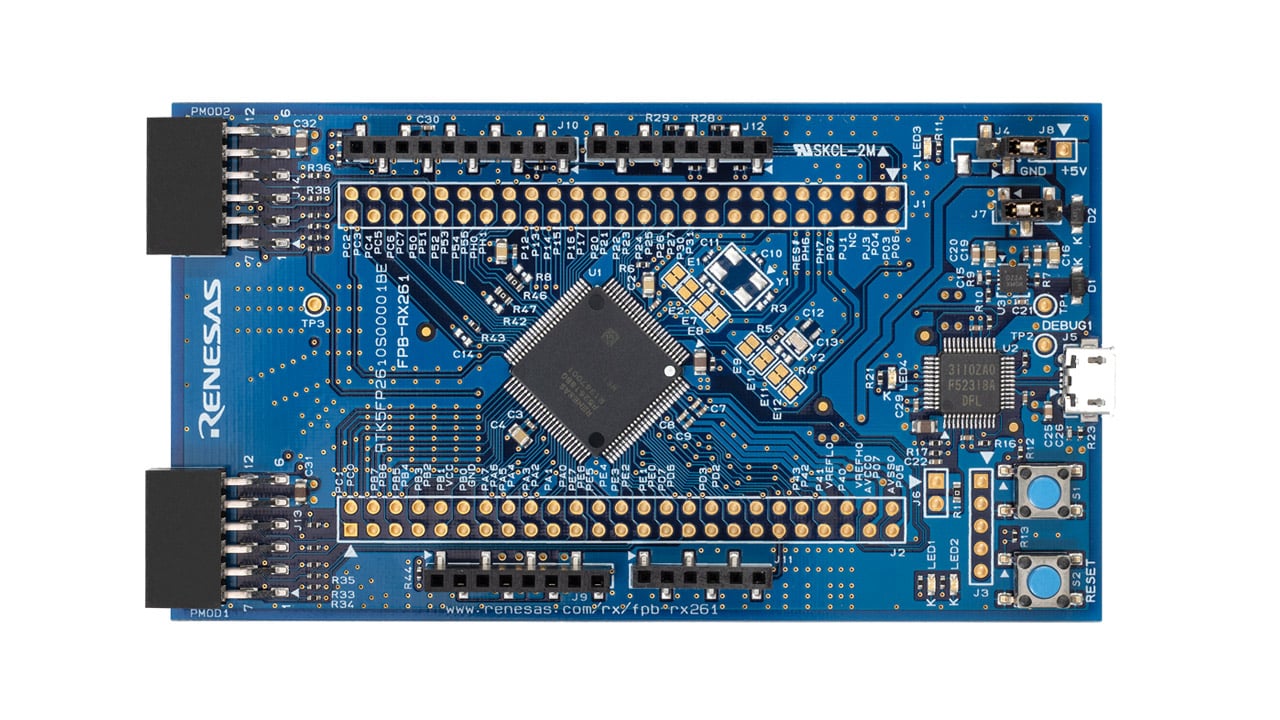

RX261 MCU 产品群的快速原型板，搭载 RX261 MCU (R5F52618BGFP)。 该原型板适用于 RX261 评估和各种应用原型的开发。 它板载仿真调试电路，通过 USB 线缆将其连接至电脑即可编写/调试程序。 此外还具有很强的扩展性，标配 Arduino 和两个 Pmod™ 连接器，并借助通孔可访问微控制器的所有引脚。
瑞萨电子提供的 QuickConnect 平台，可轻松地将 FPB-RX261 连接至各种无线模块和传感器模块，并支持快速原型设计和开发。
特性
- 配备 RX261
- RXv3 内核、64MHz
- 512KB 代码闪存、8KB 数据闪存、128KB RAM
- LFQFP（100 引脚）
- 支持多电源：USB VBUS (5V) 或外部电源
- 板载仿真调试电路
- Micro-USB Type-B 连接器
- 可以通过通孔连接微控制器的所有引脚
- Arduino Uno 和两个 Pmod™ 连接器
- 1 个用户开关、1 个复位开关
- 2 个用户 LED、1 个电源 LED、1 个调试 LED
- 支持各种 RX261 软件和工具
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 快速入门指南 | PDF 758 KB 日本語 | |
| 手册 - 开发工具 | PDF 1.97 MB 日本語 | |
| 原理图 | ZIP 12.48 MB | |
| 应用说明 | PDF 2.86 MB | |
| 应用说明 | PDF 1.93 MB | |
5 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| C/C++ Compiler Package for RX Family [CC-RX] C/C++ Compiler Package for RX Family [IDE: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | 瑞萨电子 |
| 快速连接平台 快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。
|
Software and Hardware Development Tools | 瑞萨电子 |
| e² studio - Information for the RX Family Eclipse-based Renesas integrated development environment (IDE).
|
IDE and Coding Tool | 瑞萨电子 |
| QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
|
Solution Toolkit | 瑞萨电子 |
4 items
|
||
