40V, Low Quiescent Current, 150mA Linear Regulator Evaluation Board
The ISL80410EVAL1Z evaluation board is designed to demonstrate the performance of the ISL80410 high voltage linear regulator. The board is available with jumpers to set...
概览
描述

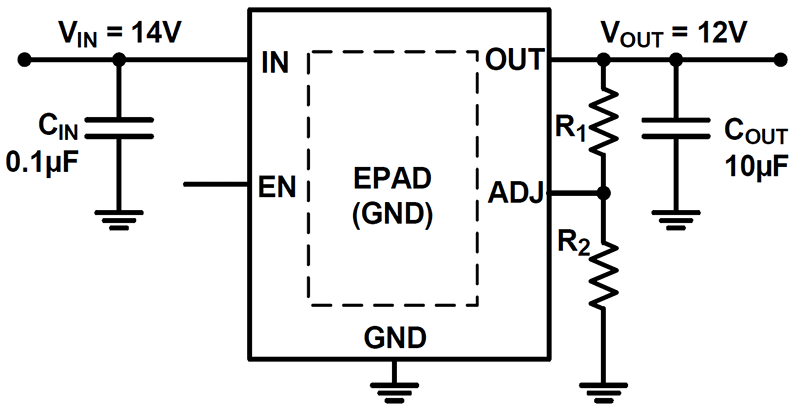

ISL80410 是一款高电压、可调 VOUT、低静态电流线性稳压器，非常适合“始终开启”和“保持在线”应用。 正常工作条件下，ISL80410 输入电压范围为 +6V 至 +40V，空载时静态电流仅为 18μA。 ISL80410 具有一个 EN 引脚，可将器件置于低静态电流关断模式，在该模式下，该器件仅消耗 2μA 的电源电流。 该器件具有过热关断和限流保护功能。 ISL80410 的额定工作温度范围为 -40°C 至 +125°C，采用 8 引脚小外形外露焊盘塑料封装 (EPSOIC)。
特性
- 6V 至 40V 的宽 VIN 范围
- 2.5V 至 12V 的可调节输出电压
- 可确保 150mA 输出电流
- 18μA 的超低静态电流（典型值）
- 2μA 的低典型关断电流
- 在整个温度、负载范围内精度为 ±1% 的基准电压源
- 低压差：295mV（150mA 时）
- 26μVRMS 低噪声
- 40V 容限逻辑电平（TTL/CMOS）使能输入
- 采用 10μF 输出电容器可稳定工作
- 5kV ESD HBM 额定值
- 热关断和限流保护
- 8 引脚裸露焊盘 EPSOIC 封装
产品对比
应用
- 工业
