概览
描述

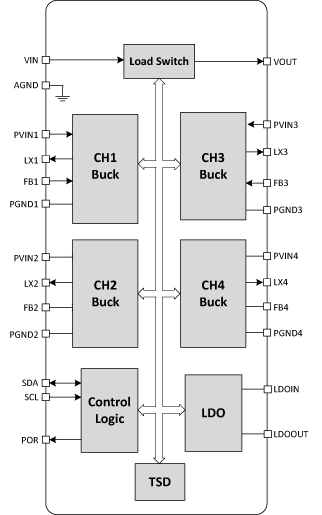

DA9083 是一款集成了 4 个降压转换器、1 个 LDO 和 1 个负载开关的六通道系统电源管理 IC。 这种高电流集成 PMIC 非常适合客户端和企业级 SSD 模块、混合驱动器和其他内存管理应用。 由于其高度可配置和灵活的设计，该芯片还支持嵌入式应用中带集成微控制器、DSP 和 FPGA 的各种应用，以及大量其他物联网 (IoT) 和消费应用。 DA9083 采用 36 WLCSP 封装。
特性
- 电源电压（VIN）2.9V 至 5.5V
- 4 个降压转换器
- 所有降压转换器的可选输出电压范围：
- 1.5V 至 2.7V，20 mV 步长
- 0.55V 至 1.9V，10 mV 步长
- 最大输出电流：
- CH1、CH2、CH3 降压：2.5A
- CH4 降压：5.0A
- CH1 降压引脚配置旁路模式
- 降压开关相位交错
- LDO：
- V输出：1.4V 至 1.9V，20mV 步长
- I输出：0.1A（最大值）
- 负载开关（LSW）
- RDS_ON：20 mΩ（典型值）
- 软启动时的电流限制：100mA
- 电流限制：4 A
- 36 WLCSP（2.5mm x 2.5mm）
优势
- 高度可配置和灵活的设计，配有 6 通道
- 出色的输入/输出和效率特性，较大限度地减小了电路板面积
- 完备的监控功能（UVLO、OC、OV、UV、TSD）提高系统稳定性
