封装信息
| Lead Count (#) | 24 |
| Pkg. Type | SCQFN |
| Pkg. Code | LHA |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 3.99 x 3.99 x 0.90 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542390001 |
| RoHS (RAA271082A4HNP#MA0) | 下载 |
产品属性
| Pkg. Type | SCQFN |
| Lead Count (#) | 24 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Country of Assembly | Thailand |
| Country of Wafer Fabrication | Taiwan |
| Price (USD) | 1ku | 1.99591 |
| Comm. Interface | I2C |
| Function | 1-ch PMIC |
| Input Voltage (Max) (V) | 42 |
| Input Voltage (Max) [Rail 1] (V) | 42 - 42 |
| Input Voltage (Min) (V) | 4 |
| Input Voltage (Min) [Rail 1] (V) | 4 |
| Input Voltage Range (V) | 4 - 42 |
| Length (mm) | 4.0 |
| Linear Output | Yes |
| MOQ | 250 |
| Outputs (#) | 1 |
| Parametric Applications | Automotive HD Camera applications, ADAS |
| Parametric Category | Multi-Channel Power Management ICs (PMICs) |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 4.0 x 4.0 x 0.90 |
| Qualification Level | Automotive |
| Temp. Range | -40 to +125°C |
| Thickness (mm) | 0.90 |
| Width (mm) | 4.0 |
描述
RAA271082 是一款多功能多轨电源集成电路，由一个初级高压同步降压稳压器、两个次级低压同步降压稳压器和一个 LDO 稳压器组成。 该集成电路提供四个过压和欠压监控器、I2C 通信、一个通用 I/O 引脚和一个专用复位输出/故障指示器。 RAA271082 采用 ASIL-D ISO 26262 开发流程设计，旨在满足 ASIL-B 设备指标。 RAA271082 包括用于 OV/UV 监视器的第二个带隙基准、上电时的内置自检、独立的 OV/UV 监控以及对内部寄存器和 I2C 通信的连续 CRC 错误检查。
RAA271082 只需极少的外部元件和极小的电路板空间，即可提供高密度电源解决方案。 该集成电路采用内部一次性可编程 (OTP) 存储器配置，具有广泛的功能集。 几乎所有器件选项（如每个输出电压选择、电源排序和 OV/UV 阈值）均在内部配置中，无需外部元件进行选择。 稳压器还提供内部补偿。 降压稳压器是以同步来实现高效率，并且能够在要求高环境温度的恶劣环境中工作。

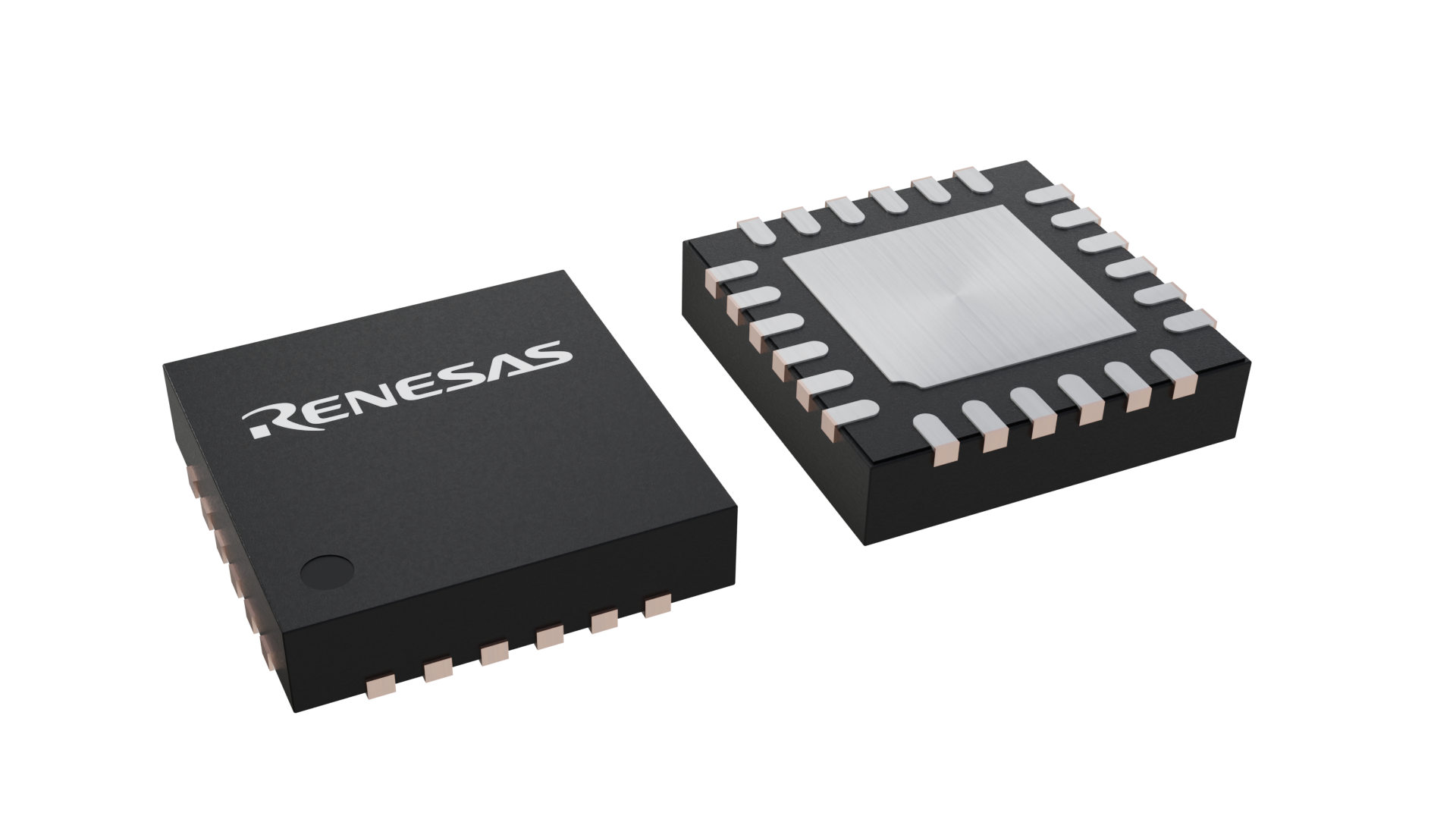

RAA271082 采用 4mm x 4mm 24 引脚阶梯切割 QFN（SCQFN） 封装，带有外露焊盘，散热性能更佳。 符合 AEC-Q100 1 级标准，可在 -40 °C 至 125 °C 的环境温度范围内工作，电气特性额定结温范围为 -40 °C 至 150 °C。
