封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | SCQFN |
| Pkg. Code: | LGH |
| Lead Count (#): | 72 |
| Pkg. Dimensions (mm): | 10.0 x 10.0 x 0.85 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Pkg. Type | SCQFN |
| Lead Count (#) | 72 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| ISO 26262 (Functional Safety) | ASIL B |
| Assembly Location | THAILAND |
| Wafer Fab Location | TAIWAN |
| CCFL/LED Controller | No |
| CVBS Input | No |
| Color Enhancement | Yes |
| Description | ASIL B Video Diagnostics Solution for Automotive HUD Systems |
| Digital RGB/Y CbCr Input | No |
| Dual View Output | No |
| External OSD | No |
| LVDS Input | Yes (2CH) |
| LVDS Output | Yes (2CH) |
| Length (mm) | 10 |
| MIPI-CSI2 input | No |
| MOQ | 1000 |
| Memory Support | No |
| OSD Colors | 17 Colors / 16-bit Pallette |
| OSD Font RAM | 512 |
| OSD Type | Font / SPI bitmap |
| Output Resolution (Max) | 1080p (1920x1080) |
| PIP | No |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 10.0 x 10.0 x 0.85 |
| Qualification Level | AEC-Q100 Grade 2 |
| S-Video Input | No |
| SCART Input | No |
| TCON Output | No |
| TTL Output | No |
| Thickness (mm) | 0.85 |
| Touch-screen Controller | No |
| Width (mm) | 10 |
| YPbPr Input | No |
有关 RAA278831 的资源
描述

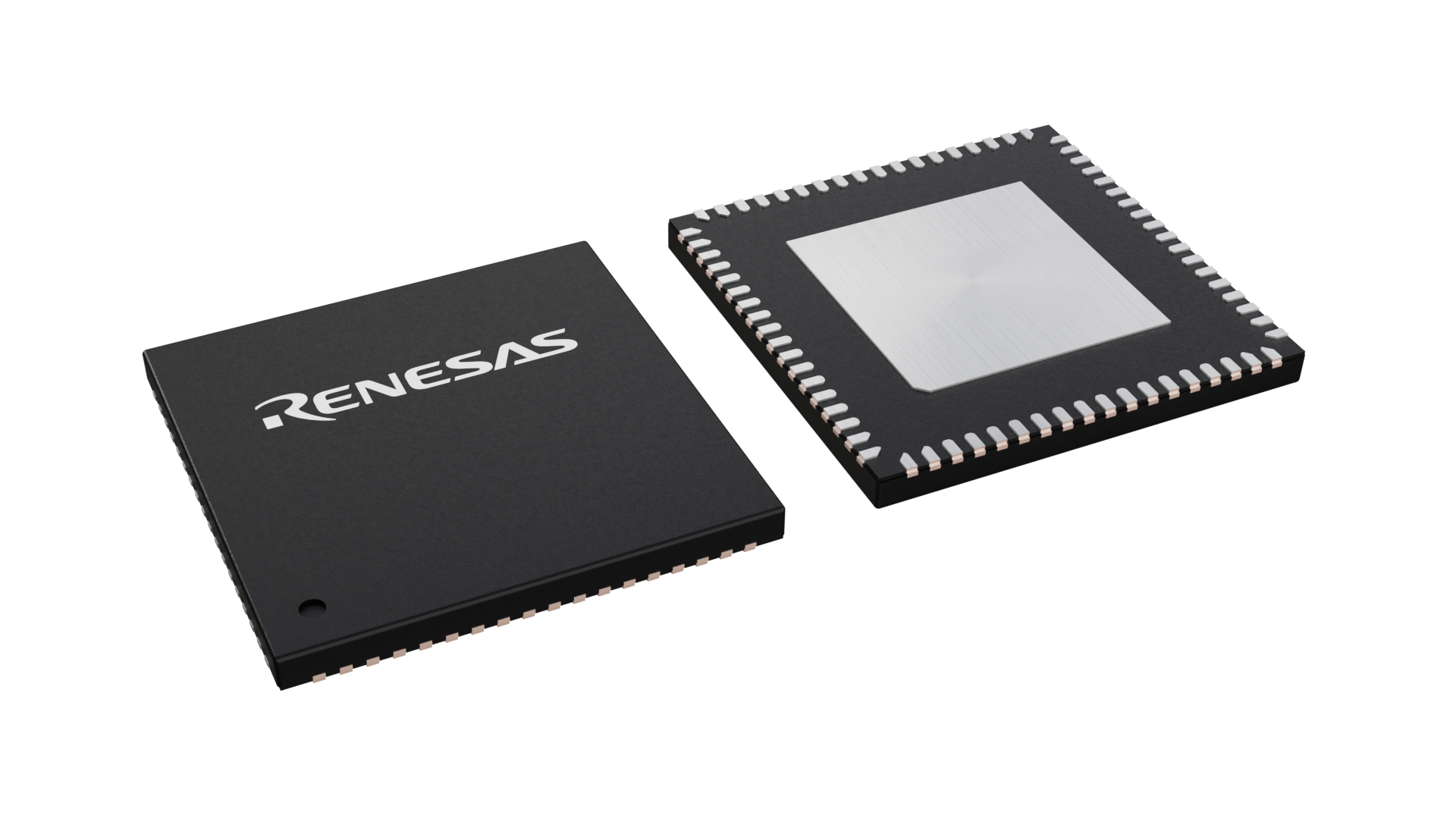

RAA278831 是一款高度集成的 LCD 视频处理器，集成了设计符合 ISO 26262 功能安全 ASIL B 级汽车抬头显示（HUD）系统所需的许多功能。 其中包括两个 LVDS OpenLDI 输入接口、两个独立的视频处理流水线、一个多功能的屏幕显示（OSD）功能（同时支持基于字体的 OSD 和位图 SPI-OSD）、一个 Q-SPI 闪存接口，以及一个双通道 LVDS OpenLDI 输出面板接口。 RAA278831 支持水平分辨率高达 2560、像素时钟频率高达 150MHz 的输入信号。 该器件具备丰富的视频处理功能，包括图像镜像、图像调整与增强、10 位伽马校正和抖动处理。 此外，RAA278831 还具备图像诊断功能，可判断输入视频是否存在闪烁、卡顿或损坏等问题。 RAA278831 的功能集、多功能性以及符合 ISO 26262 ASIL B 标准的功能安全设计，使其成为安全关键型汽车 LCD 显示应用的理想解决方案。 该器件采用 72 引脚 SCQFN 封装，带有外露散热焊盘。
