特性
- 电源电压：3.3V±0.3V 或 5.0V±0.5V
- 符合 AEC-Q100 0 级标准（-40°C 至 +160°C）
- 符合 ISO 26262 标准，满足最高 ASIL-D 的 FuSa 要求
- 输出接口：SPC 14 位
- 单 IC 支持同轴/离轴旋转运动以及直线/弧形运动检测
- 自动增益控制 (AGC)，可补偿气隙变化
- 传输延迟：2µs
- 转速：高达 600,000 rpm（电气角）
- 自动校准和 16 点线性化，可提高精度
- 过压 ±18V、反极性 ±18V、ESD 和短路保护功能
- 片上故障诊断
- 外部辅助传感器输入
- 使用 瑞萨电感式位置传感器线圈优化器 工具进行完全可定制的传感元件设计
描述

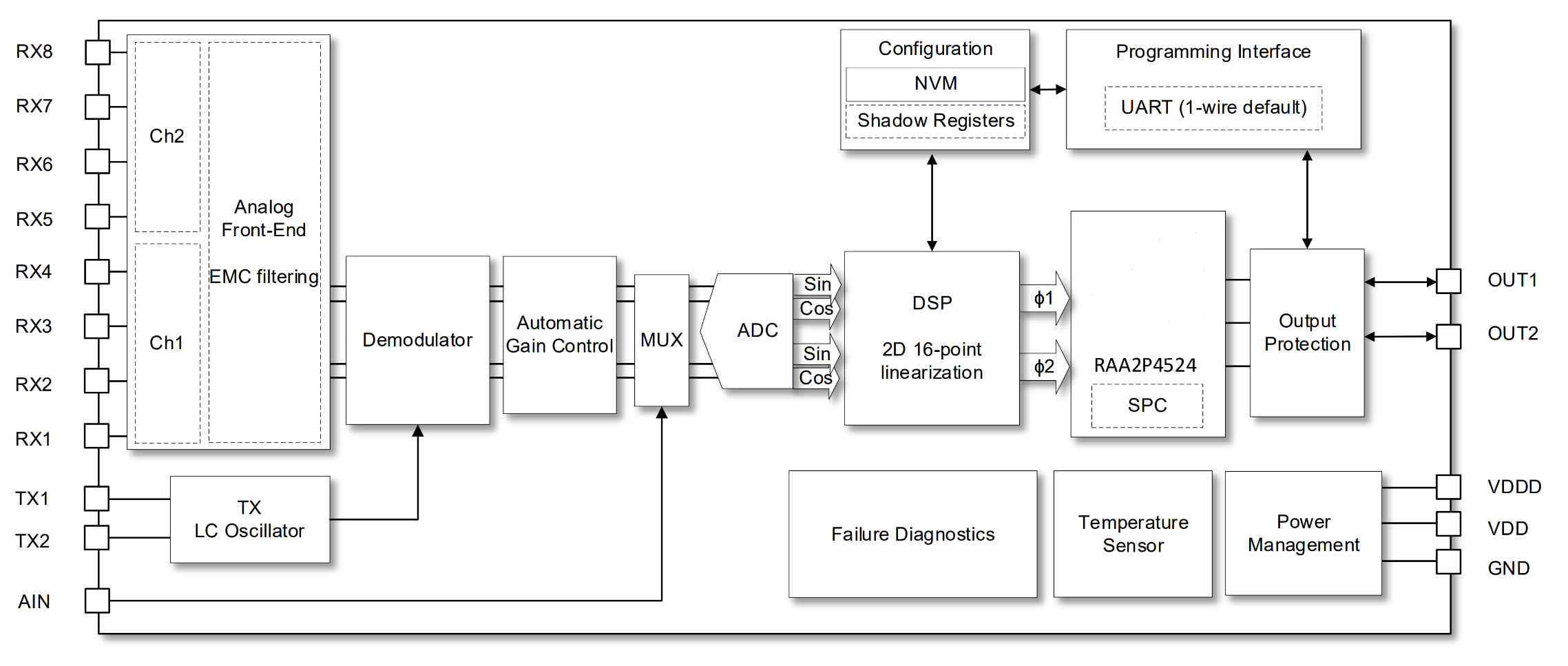

RAA2P4524 是一款高速无磁电感式位置传感器 IC，专为汽车转向应用场景中的绝对旋转位置检测而设计。 该器件以电涡流效应为工作原理，通过检测在一组线圈（由一根发射线圈和四根接收线圈组成）上方移动的简易金属目标的位置实现定位。
这一配置可实现两个独立角度的精确冗余测量。 该设备支持 SPC 接口，可与汽车 ECU 进行灵活高效的通信。
RAA2P4524 支持 ASIL-D 级安全要求（with MCU），非常适合用于转向角度传感器、纯扭矩传感器及扭矩角度传感器等要求苛刻的应用场景。
产品参数
| 属性 | 值 |
|---|---|
| Function | Position Sensor |
| Resolution (bits) | 14 |
| Supply Voltage (V) | 3.3 - 5 |
| Interface | SPC |
| Temp. Range (°C) | -40 to 160°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TSSOP | 5.0 x 4.4 x 1.0 | 16 | 0.65 |
应用方框图
 | 隔离式电机驱动功率级 基于 GaN 的隔离式三相逆变器电机驱动功率级适用于最高 3kW 的高性能电机设备。 |
其他应用
- 转向角度传感器 (SAS)
- 纯扭矩传感器 (TOS)
- 扭矩角度传感器 (TAS)
