特性

  • 内置充电泵
  • 低待机电流
  • 短路保护
    过电流检测停机
    过载检测功率限制保护(功率限制:带增量 Tch 控制的电流限制)
    绝对通道超温检测停机
  • 内置诊断功能
    比例负载电流感应
    负载异常时定义的故障信号
  • 通过自开启实现反向电池保护
  • 欠压锁定
  • 电感应负载关闭时的有源箝位操作
  • 通过 AEC 认证
  • 符合 RoHS 标准

描述

系列:
RAJ280002 是一款嵌入 TO263-7 封装的 1.6mΩ 单通道智能电源器件 (IPD)。它是带有充电泵、具有比例负载电流感应的诊断反馈以及嵌入式保护功能的 N 通道高侧开关 该系列包括多达 4 种器件,具体取决于通路电阻,电流驱动和电压驱动之间的输入接口组合。
可扩展性:
多种通路电阻和标准化的引脚封装相结合,为用户根据目标负载设计单元提供了高度的灵活性。
稳健性:
由于先进的保护方法,RAJ280002 实现了高可靠性,可防止长期和反复的短路条件。

产品参数

属性
Function High Current Operation
RON (mohm) typ. @ Tj = 25 °C (mohm) 1.6
Channels per device (#) 1

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#)
MP-25ZT 10 x 9 x 4.9 8

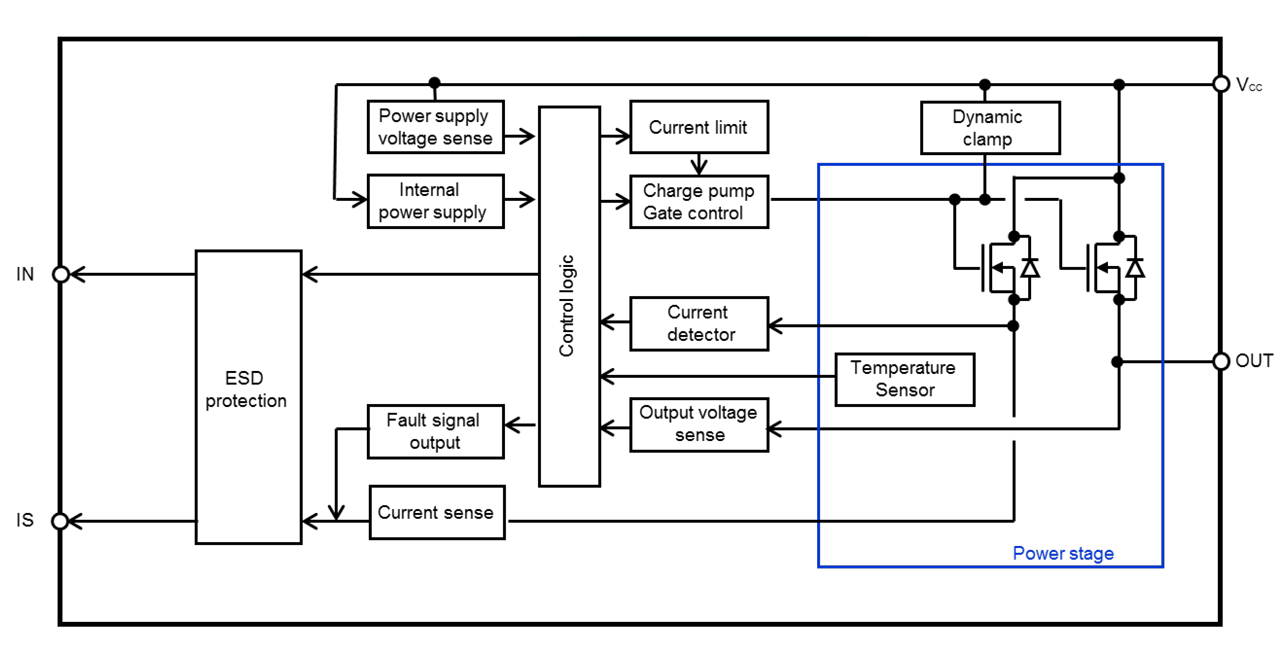

应用方框图

Power Distribution Box with E-Fuse Block Diagram
带 eFuse 的固态汽车电力分配模块
紧凑可靠的 eFuse 系统,具有基于 IPD 的保护、智能诊断功能,并优化了重量。
