特性
- VDSS = 100V
- 标准栅极驱动电压：VGS(th) = 2.0V 至 4.0V
- 超低导通电阻：RDS(on) = 1.2mΩ max.
- ID(DC) = 350A
- 低输入电容
- 低热阻
- 100% 通过雪崩测试
- 符合 AEC-Q101 标准
- 支持 PPAP（生产件批准程序）
- 无铅引脚电镀：符合 RoHS 标准
- MSL1（依据 IPC/JEDEC J-STD-020）
描述

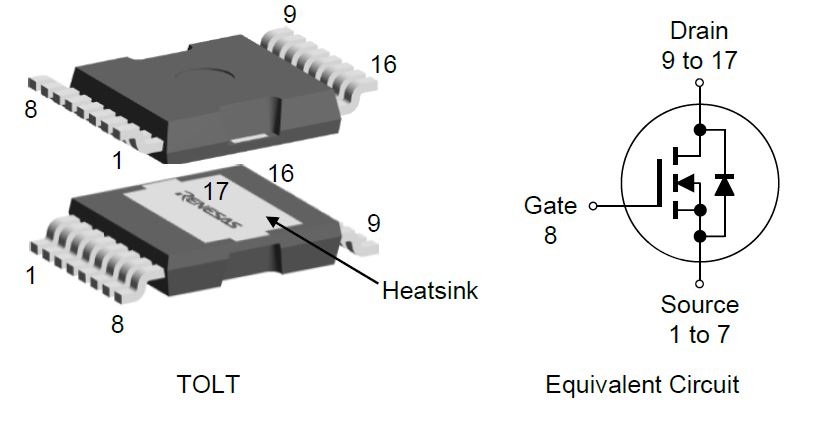

RBA012N10R1SBPW N 沟道功率 MOSFET 采用 REXFET-1 分离栅技术，提供 TOLT 封装。 TOLT 封装采用海鸥翼式引脚，可增强抗热应力能力，且顶部散热设计更有助于提高系统散热效率。
瑞萨的 REXFET-1 分离栅技术非常适合需要低 RDS(on) 和重视开关能力的场景，是大功率和高频应用的理想选择。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLT |
| Gate Level | Standard |
| VDSS (Max) (V) | 100 |
| ID (A) | 350 |
| RDS (ON) (Max) @10V (mohm) | 1.2 |
| Pch (W) | 535 |
| Ciss (Typical) (pF) | 17000 |
| Qg typ (nC) | 230 |
| Series Name | REXFET-1 |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| TOLT | 15 x 9.9 x 2.3 | 16 |
应用方框图
 | Integrated Single-Stage Onboard Charger Using Motor Winding Filter Integrated EV powertrain platform combining OBC, DC/DC, traction inverter, and control functions for higher efficiency and lower cost. |
 | 3.3kW 集成式 OBC 和 DC/DC 集成式 3.3kW OBC 和高压至低压 DC/DC 平台，采用共享变压器设计，可同时为高压和低压电池充电。 |
其他应用
- 48V 电池系统和电机驱动
- 小型牵引逆变器（二轮，三轮车辆）
- 车载充电器（OBC）
- 充电站
- 低电压 DC/DC
