特性
- 标准级栅极驱动电压：VGS（th） = 2.0V 至 4.0V
- 超低导通电阻：RDS（on） = 5mΩ max.
- 低输入电容
- 专为汽车应用而设计，符合 AEC-Q101 标准
描述
该40V系列产品采用ANL4技术，以实现低导通电阻。 同时，降低了电容和栅极电荷，可实现更高效的开关。 得益于该技术，可实现高开关速度和低功率损耗，从而提高能源效率。 此外，耐用性和可靠性的提升，使其广泛适用于汽车应用，如电源管理系统、电机控制和 DC/DC 转换器。
产品参数
| 属性 | 值 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | SO8-FL 5x6 BSC |
| Gate Level | Standard |
| VDSS (Max) (V) | 40 |
| ID (A) | 50 |
| RDS (ON) (Max) @10V (mohm) | 5 |
| Pch (W) | 50 |
| Ciss (Typical) (pF) | 1560 |
| Qg typ (nC) | 34 |
| Series Name | ANL4 |

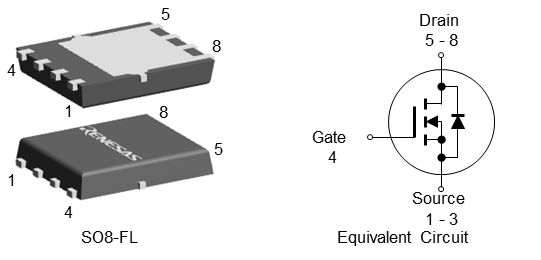

封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| SO8-FL | 5.15 x 6.10 x 1.00 | 8 |
应用
- 12V电动助力转向系统(EPS)
- 防抱死制动系统(ABS)
- 电源管理系统(PMS)
- 电池管理系统(BMS)
- 电子保险丝(E-fuse)
